差分探头能测电源纹波吗？实测与选型一文讲清

在开关电源、适配器、服务器电源、车载电源等研发与测试中，电源纹波与噪声是衡量电源质量的核心指标。很多工程师会疑惑：常规示波器探头能不能测？差分探头到底适不适合测电源纹波？本文从原理、方法、误区、实操步骤全面说明，帮你准确、安全地完成纹波测量。

一、先搞懂：什么是电源纹波

电源纹波，是直流输出上叠加的低频周期性交流分量，主要来自开关管、整流滤波电路，频率一般与开关频率一致（几十 kHz～几 MHz）。而电源噪声则是高频尖峰、电磁干扰，两者常合称纹波噪声（Ripple & Noise）。测量要求：

幅值小（通常几十 mV 以内）

共模干扰强

地线引入干扰明显

必须保证测量回路短、接地干净

二、普通探头为什么难测好电源纹波

常规单端无源探头（1×/10×）测纹波存在明显短板：

地线过长，形成大环路，极易拾取空间 EMI 噪声

共模抑制比（CMRR）低，无法滤除强共模干扰

地夹与被测点形成天线效应，测出来数值偏大、失真

浮地测量有风险，容易短路、炸机

这也是为什么很多工程师用普通探头测纹波，结果忽大忽小、波形杂乱。

三、差分探头能测电源纹波吗？

答案：完全可以，而且是更专业、更可靠的方案。

差分探头天生适合测量：

非接地参考信号

强共模干扰环境

小信号、高精度场景

浮地电源、高压差分信号

测电源纹波时，它的优势非常突出：

1. 共模抑制比高，滤除干扰更干净

电源输出往往伴随大量共模噪声，差分探头依靠高 CMRR，能有效抑制共模信号，只保留真实差模纹波，波形更干净、读数更准。

2. 无需接地，避免短路风险

很多电源输出并非真正地参考，用单端探头接地容易造成对地短路。差分探头两路均为浮地测量，正负输入端直接接电源输出正负极，安全无风险。

3. 测量环路极小，噪声更低

配合专用短接触针、弹簧接地针、焊接探头，可实现极小测量环路，大幅降低空间干扰，比普通无源探头更接近真实纹波。

4. 支持高压隔离，适用范围广

从低压 5V/12V 电源，到 48V、200V、1000V 以上高压电源、车载电源、光伏电源，高压差分探头都能安全测量，而普通探头基本无法胜任。

四、什么情况下优先用差分探头测纹波

满足以下任一场景，建议直接使用差分探头：

测量高压电源（>50V）

电源输出浮地 / 非地参考

环境干扰大，波形抖动、毛刺严重

追求高精度、真实纹波值

开关频率高、高频噪声明显

多路电源、共地复杂系统

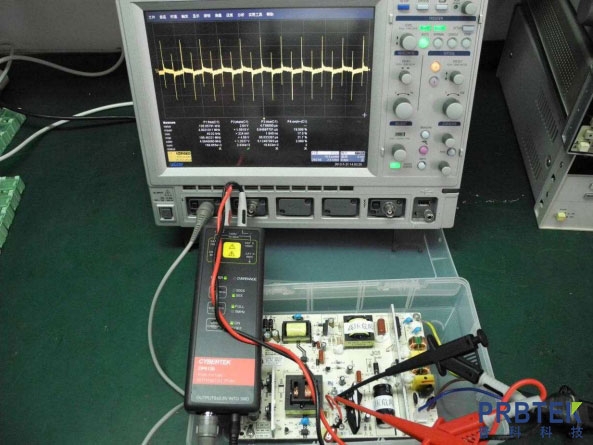

五、用差分探头测电源纹波的正确方法

1. 接线方式

差分探头正极（+）接电源输出正端

差分探头负极（–）接电源输出负端

尽量缩短引线，避免长导线

2. 探头与示波器设置

探头衰减比设置正确（如 ×50、×100、×1000）

示波器带宽限制打开（20MHz），滤除超高频噪声

耦合方式选择DC 耦合

开启平均采集模式，使波形更平滑

垂直档位调至最小可分辨范围，提高精度

3. 测量要点

测量点尽量靠近输出电容，远离开关管与电感

避免长地线、夹子悬空

避免探头线缆靠近变压器、风扇等干扰源

多次测量取稳定值

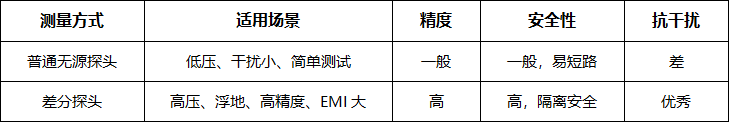

六、差分探头 vs 普通探头：测纹波怎么选

简单总结：

粗略调试、低压小电源 → 可用普通探头

正式测试、认证测试、高压电源 → 必须用差分探头

七、常见误区提醒

不是带宽越高越好测纹波一般限制 20MHz 带宽，过高带宽会引入多余高频噪声。

差分探头不能直接替代所有测量低压、近地、低干扰场景，用专用低噪声纹波探头也很合适。

接线越长误差越大无论什么探头，测量环路越大，波形越不真实。

八、总结

差分探头不仅能测电源纹波，而且是专业、安全、高精度的优选方案。它解决了普通探头接地干扰大、易短路、共模抑制差的问题，尤其适合高压、浮地、强干扰环境下的电源纹波与噪声测试。

在电源研发、生产测试、品质检验中，搭配合适带宽与耐压的差分探头，能让纹波测量更稳定、更可靠、更接近真实值。
