使用知用电流探头时示波器参数如何设置?

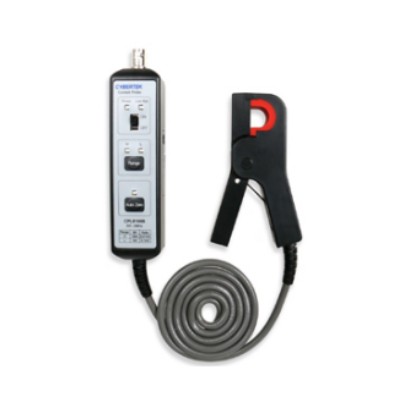

发布:西安普科科技浏览次数:您知道使用电流探头是示波器如何设置吗?今天PRBTEK就来为您分享下 知用电流探头在使用是,示波器改如何设置,一般情况下, 知用电流探头可以使用在在市面上大部分品牌的示波器上。在实际应用中,为了准确、方便地测量电流,需要对示波器进行参数设置。今天我们将以市面上最常见的;两大示波器品牌:泰克和是德为例,分别讲解使用知用高频电流探头CP8030B/H和CP8150A时的参数设置。
示波器耦合方式和阻抗设置为:DC 1MΩ;电流探头已经把所测得的电流转化为电压形式输出,默认的示波器阻抗是1MΩ。如果阻抗误设为50Ω,信号会小一半。
Tektronix MDO3032
KEYSIGHT DSOX2012A
(注:KEYSIGHT 该型号示波器无 50Ω 可R 选,所以默认为1MΩ)
示波器的衰减比的设置:
根据所用的探头及其传输比,正确地设置示波器的衰减比,用户就可以在示波器上直接读出电流的数值而不需要进行手工换算(显示的单位仍然是V)。
下面以CP8030B/H、CP8150A探头为例:
CP8030B/H分为30A和5A两个量程:
30A量程,探头电流传输比为:0.1V/A;使用该档位测量时,示波器衰减比应设置为“÷10”,“10X”或“10:1”如下图:
5A量程,探头电流传输比为:1V/A,示波器衰减比应设置为“÷1”“1:1”或“1X”如下图:
CP8150A分为150A和30A两个量程:150A量程,传输比为:0.01V/A;测量时,示波器衰减设置为“÷100”,“100:1”或“100X”如下图:
30A量程,探头电流传输比为:0.1V/A;使用该档位测量时,示波器衰减比应设置为“÷10” ,“10X”或“10:1”,设置方法与CP8030B/H 30A量程的档位一样。
以上使用知用电流探头时示波器的设置指南由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售,涵盖产品包含电流探头、差分探头、高压探头、无源探头、电源纹波探头、柔性电流探头、近场探头、逻辑探头、功率探头和光探头等。旨在为用户提供高品质的探头附件,打造探头附件国产化知名品牌。更多信息,欢迎登陆官方网站进行咨询:https://www.prbtek.cn/
