罗氏线圈的电流与频率测量特性解析

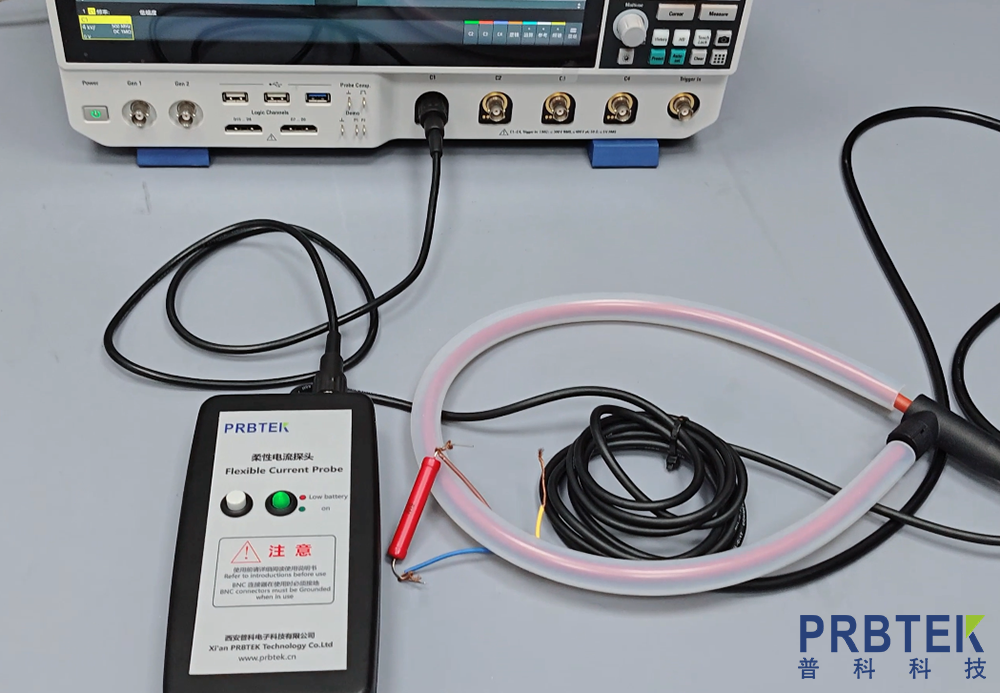

罗氏线圈是一种基于电磁感应原理的空心电流传感器，最大的优点是不会出现磁饱和、能测量的频率范围广，在大电流、宽频率的测量场景中特别好用。想要用好它，核心就是掌握好它的测量范围，这样既能保证测量准确，也能保护设备不被损坏。下面我们就用通俗的方式，拆解它的测量范围和关键特性。

一、罗氏线圈的测量范围概述

罗氏线圈的测量能力很强，能覆盖的电流和频率范围都比较广。需要注意的是，平时我们看到的测量极限值只是一个参考，如果根据实际需求设计专用系统，还能突破这个极限，应对更复杂的测量需求。

它的测量边界主要分为三类，这三类边界共同决定了线圈能稳定工作的范围：

测量上限：主要受电压击穿的限制

谐振极限：限制线圈在高频场景下的使用

测量下限：主要受噪声干扰的影响

二、测量上限：避免电压击穿是关键

罗氏线圈的直接输出信号，和被测电流的变化速度直接相关：电流越大、频率越高，它输出的电压就越大。一旦这个电压超过线圈绝缘层能承受的极限，就会发生电压击穿，不仅线圈会损坏，配套的设备也可能受影响。

选择线圈的小技巧：

如果需要测量大电流、高频率的信号，优先选互感值低的罗氏线圈，这样能有效控制输出电压，减少击穿的风险，让测量更稳定。

三、谐振极限：高频测量的“门槛”

每一款罗氏线圈都有自己的“固有自谐振频率”，这个频率由线圈自身的自感、线圈匝数之间的电容决定，另外像连接电缆的电容等外部因素，也会影响这个频率。

当被测信号的频率达到线圈的自谐振频率时，线圈的输出信号就会失真，测量结果会变得不准确，所以一般不建议在线圈的自谐振频率以上使用。

解决办法：

安装合适的阻尼电路，就能抑制谐振现象，优化线圈在高频场景下的测量效果。

如果确实需要测量高频信号，可以选择专门设计的高频罗氏线圈，它的结构和参数都经过特殊优化，能突破常规的谐振极限。

四、测量下限：克服噪声干扰很重要

在测量小电流、低频率信号时，罗氏线圈的直接输出信号会非常微弱，这时候周围的噪声就会变得很明显，甚至会盖过真实的测量信号，导致传感器无法正常工作。

改善低电流测量效果的方法：

优先选互感值大的刚性罗氏线圈，它的感应灵敏度更高，能把微弱的低电流信号放大，方便测量。

使用刚性线圈时，在了你线圈周围多增加初级匝数，能提升感应效果。

使用柔性线圈时，把线圈多圈缠绕在被测导体上，也能增强信号感应。

借助滤波器、相敏检测器等电子设备处理信号，能有效抑制噪声，让低电流测量更准确。
