PKDV5161高压差分探头测试三相变频器完整实操方法

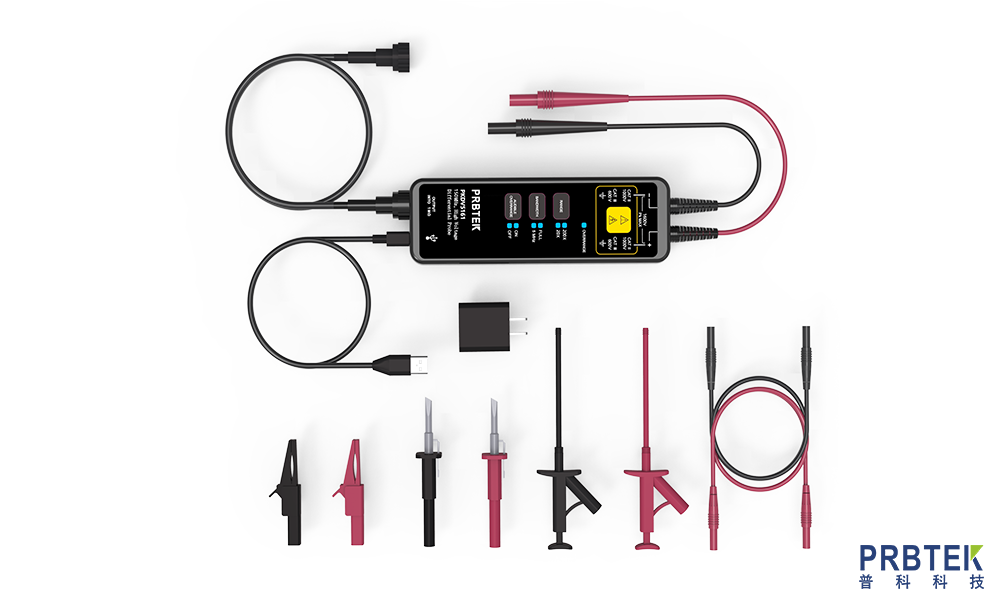

三相变频器输出为 PWM 脉冲电压，U/V/W 三相均属于悬浮电位，不存在稳定大地参考点。普通无源单端探头直接测量极易形成接地环路，轻则波形失真、干扰严重，重则烧毁探头、示波器，存在触电风险。PRBTEK 普科 PKDV5161 高压差分探头具备150MHz 带宽、20X/200X 双量程，最大差分电压 ±1600Vpk，CAT III 600V 安规等级，支持浮地隔离测量，优异的共模抑制比（CMRR），是变频器逆变输出、IGBT 桥臂波形、PWM 尖峰、dv/dt 测试的优选工具。本文系统讲解使用 PKDV5161 测量三相变频器的标准方案、接线方式、参数设置、故障分析与安全规范。

二、PKDV5161 关键参数（变频器测量参考）

带宽：150MHz，上升时间≤2.3ns，精准捕捉 PWM 开关沿与电压尖峰

衰减档位：

✅ 20X：±160Vpk（适合 IGBT 驱动 Vge 低压测量）

✅ 200X：±1600Vpk（变频器输出主测量档位）

共模耐压：CAT III 600V、CAT II 1000V

输入阻抗：20MΩ//2pF，负载效应小

功能：5MHz 带宽限制、一键调零、过载声光报警、USB 供电

380V 级通用变频器，直流母线电压约 540V，输出 PWM 瞬时峰值较高，统一选用 200X 档位，预留充足安全余量。

三、测试前安全准备

1.断电放电流程

关闭变频器总电源，等待直流母线电容充分放电≥60s；使用万用表确认母线无残余高压，禁止带电插拔探头接线。

2.设备外观检查

检查探头 BNC 线缆、正负探针、绝缘外皮无破损、开裂；探针金属部分无裸露。

3.示波器接地要求

示波器电源线必须可靠接保护地 PE；禁止拔掉示波器地线尝试浮地测量，会引发高压安全隐患。

4.探头供电与预热

PKDV5161 使用 USB 5V 供电，开机预热 5~10 分钟，保证测量精度。

5.调零校准

将探头 V+、V - 输入短接，执行一键调零，消除基线漂移；每次切换量程后建议重新调零。

四、三相变频器两种主流测量方案

变频器三相三线输出（无零线），工程上分为测量线电压、测量相对母线中点电压两种场景。

方案 1：测量三相输出线电压（U-V、V-W、W-U，最常用）

适用场景：观测相间 PWM 波形、三相平衡度、相间电压尖峰、载波谐波、电机电缆反射过电压。硬件配置：至少 3 通道示波器 + 3 支 PKDV5161 差分探头

接线方式

CH1 探头：V+ → U 相，V- → V 相（测 U-V 线电压）

CH2 探头：V+ → V 相，V- → W 相（测 V-W 线电压）

CH3 探头：V+ → W 相，V- → U 相（测 W-U 线电压）

核心要点：差分探头仅拾取两相压差，不需要接大地，天然实现浮地测量。

方案 2：测量各相对直流母线中点电压（逆变桥臂诊断）

适用场景：排查 IGBT 开路、驱动异常、上下桥不对称、单相波形畸变。直流母线正极 P、负极 N，虚拟中点 M=(P+N)/2。

CH1：V + 接 U 相，V - 接母线中点 M

CH2：V + 接 V 相，V - 接母线中点 M

CH3：V + 接 W 相，V - 接母线中点 M

若无引出中点，可分别测量 U-P、U-N；V-P、V-N；W-P、W-N，对比上下桥导通波形，判断功率器件故障。

五、探头与示波器标准参数设置

1. PKDV5161 探头设置

档位：200X

观测 PWM 整体波形、滤除电磁干扰：开启【5MHz 带宽限制】

需要精确捕捉 dv/dt、电压尖峰、振铃：关闭带宽限制，全开 150MHz 带宽

确认过载报警指示灯无告警

2. 示波器通道配置

输入阻抗：1MΩ（严禁 50Ω 阻抗，会大幅降低耐压）

探头衰减比：通道设置为 200X，与探头档位保持一致

耦合方式：DC 耦合（完整观测直流偏置与脉冲幅值）

垂直档位参考（380V 变频器）：

200X 衰减，1V/div ≈ 实际 200V/div；推荐 2~5V/div，预留峰值余量。

3. 时基与触发设置

观测基波包络（0~50Hz 输出）：2~5ms/div

观测单路 PWM 脉冲细节：1~10μs/div

触发：边沿触发，任选一相电压作为触发源，触发电平设置在波形中部，稳定锁定三相波形。

六、典型测试项目与波形判读方法

1. 三相输出平衡度检测

同步采集 U-V、V-W、W-U 三组线电压 PWM 波形。

✅ 正常：三组波形包络幅值一致，相位依次相差 120°；

❌ 异常：某一相幅值偏低、脉冲缺失 → IGBT 模块损坏、驱动信号异常。

2. PWM 电压尖峰与 dv/dt 测试

长电缆驱动电机时，波形边沿会产生反射过电压。利用 PKDV5161 宽频特性捕捉尖峰峰值：

尖峰过高，超过母线电压 1.8 倍以上 → 建议加装 dv/dt 滤波器、正弦波输出滤波器，保护电机绝缘。

3. IGBT 桥臂故障诊断

测量各相对母线 P/N 电压：

上桥失效：缺少靠近母线正极的脉冲；

下桥失效：缺少靠近母线负极的脉冲；

用于快速定位损坏功率器件或驱动板。

4. 共模干扰辅助评估

搭配电流探头，结合电压波形分析共模电压，评估轴承电流、EMI 干扰风险，支撑滤波器选型。

七、高频踩坑避坑指南

❌ 不要随意延长探头输入导线，长线会增大寄生电感，波形振铃加剧；

❌ 不要将探头任一输入端直接短接大地，失去差分测量意义；

❌ 超量程使用：200X 档最大差分电压 1600Vpk，长期超限会损坏探头；

❌ 示波器切 50Ω 输入阻抗：不仅耐压下降，还会造成测量失真；

✅ 测量时探头主体远离功率母线、接触器等强辐射区域，减少空间干扰；

✅ 多探头同步测量时，三根输入引线尽量分开，避免引线互相耦合。

八、测试收尾规范

先将变频器停机，等待母线充分放电；

依次拆下 U/V/W 测试夹；

关闭 PKDV5161 电源，拔下 USB 供电线；

整理探针、线缆，避免探针硬物挤压损坏。

九、总结

三相变频器 PWM 输出悬浮高压场景，差分探头是唯一安全、准确的测量方案。PKDV5161 凭借 150MHz 带宽、1600Vpk 耐压、优秀共模抑制能力，兼顾研发调试与产线检测。严格按照断电放电、档位选择、正确差分接线、参数匹配的流程操作，既保障人员与设备安全，又能精准捕获 PWM 包络、开关尖峰、三相不平衡等关键信息，辅助工程师完成变频器性能调试、故障定位与电机绝缘风险评估。
