高压差分探头是隔离的吗？一文理清行业最大认知误区

先说结论：常规有源高压差分探头≠完全电气隔离探头；它具备有限隔离能力，可以开展浮地测试，但输入端与示波器侧依然存在隐性电气通路。真正实现彻底物理隔离的是光隔离探头（光纤隔离探头）。

一、先分清：普通无源探头、高压差分探头、光隔离探头底层差异

1. 普通单端无源高压探头 —— 完全没有隔离

普通 10:1/100:1 无源探头，地线夹直通示波器 BNC 外壳、连通市电大地。测量原理：测量单点对地电压。一旦将地线夹接至浮地高压节点，会直接形成大地短路，烧毁功率板、击穿示波器，伴随触电风险。短板：不能浮地测量，无任何隔离能力。

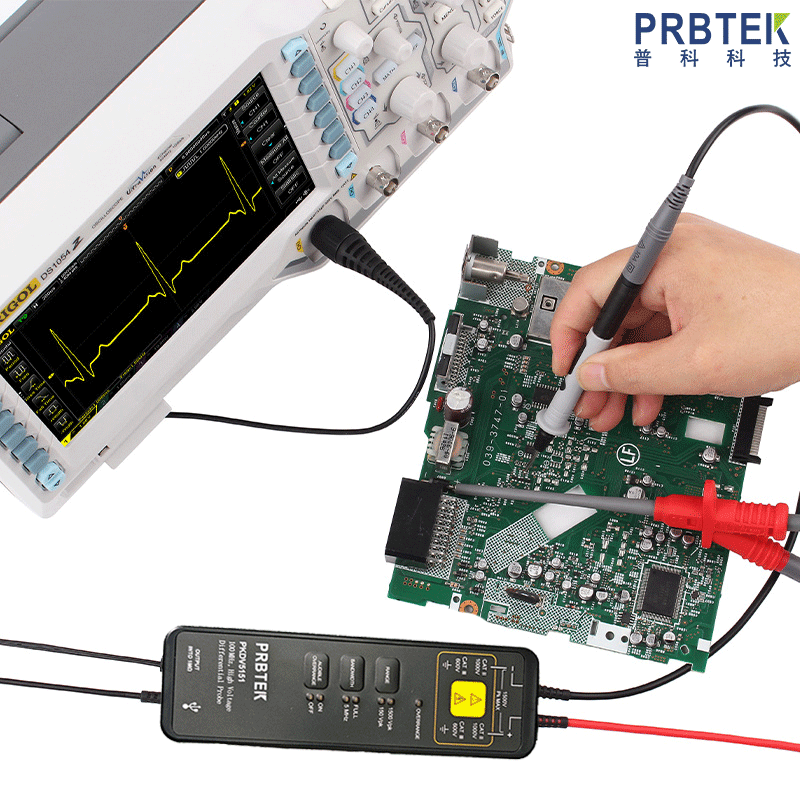

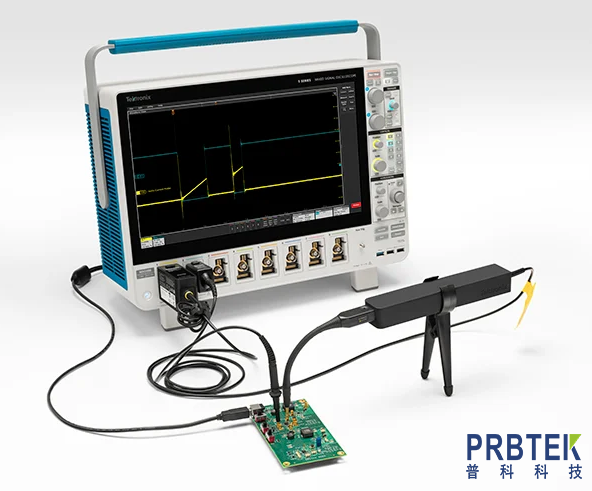

2. 有源高压差分探头：差分架构 + 有限功能隔离

高压差分探头拥有正负两个输入端，核心是差分放大器。测量逻辑：只计算 V (+) − V (-) 两点之间的差值，理论上抑制两点共同对地的共模电压。很多人误以为 “差分 = 隔离”，这里是关键误区：市面上绝大多数通用高压差分探头，内部信号链路没有光纤隔断。探头前端高压电路与后端 BNC 输出侧之间，存在分布电容、微弱漏电流路径。

直流、低频工况：漏电流极小，表现稳定，可安全完成常规浮地测量；

高频、高 dv/dt 瞬态高压场景：寄生电容会耦合共模干扰，共模抑制比（CMRR）随频率快速恶化；

一旦共模电压长期超过额定指标，依然存在高压耦合窜入示波器的风险。

简单概括：高压差分探头依靠差分电路抑制共模电压实现浮地测试，属于功能隔离，不是物理层面彻底断开电通路。

3. 光隔离探头（光纤隔离探头）—— 真正完全电气隔离

光隔离探头采用「电→光→电」转换，依靠光纤传输信号。光纤属于绝缘介质，高低压侧不存在任何电气耦合路径，没有传导漏电流、没有寄生电容耦合。优势：全带宽维持极高 CMRR，耐受极高共模电压，适合 SiC 高频开关、超快瞬态、数千伏以上高共模场景，是最高安全等级的测量方案；缺点是成本远高于常规高压差分探头。

二、通俗讲透：“差分抑制” 和 “电气隔离” 根本不是一回事

举一个工程场景：测量半桥拓扑上下管中点电压。母线直流电压 800V，中点电位在 0~800V 之间来回浮动。

无源单端探头：地线夹接中点 → 800V 直接通过地线导入大地，瞬间桥臂短路，炸机。绝对禁止。

高压差分探头：正负夹分别接中点与参考点。探头内部放大器尽力抵消对地 800V 共模电压，只提取两点压差。

它之所以安全，不是高压侧和示波器彻底断开，而是电路抵消了共模电压。如果共模电压超出探头标称共模耐压，或者频率过高导致 CMRR 急剧下降，干扰、异常波形甚至安全隐患都会出现。

光隔离探头：光纤隔绝高低压，不存在任何导电通路，共模电压无法通过任何形式传导至示波器，安全边界更大。

三、工程师最容易踩的几个实操陷阱

陷阱 1：把高压差分探头当成 “无限耐压隔离装置”

所有高压差分探头手册都会标注两个关键参数：

✅ 差模电压量程：正负两端之间最大电压

✅ 共模电压额定值：任意输入端对地最大浮动电压很多人只看差模量程，忽略共模耐压。当被测点对地浮动电压超过探头共模额定，即便两点压差很小，依然会造成波形畸变、探头永久性损伤。

陷阱 2：高频下默认差分探头依然有优秀隔离效果

CMRR（共模抑制比）是随频率衰减的指标。典型高压差分探头：直流 CMRR 可达 100dB 以上；上升至几十 MHz，CMRR 可能跌至 40dB 甚至更低。在 SiC 器件 MHz 级开关测试中，高频共模干扰无法有效抑制，波形容易出现震荡、噪声，此时常规差分探头能力到达上限，需要更换光隔离探头。

陷阱 3：认为 “差分探头不会把高压带进示波器”

存在寄生电容耦合！面对快速变化的高压瞬态，交流分量会通过分布电容耦合到示波器输入端。极端工况下，依然有损坏示波器前端电路的可能性，不可完全放松安全警惕。

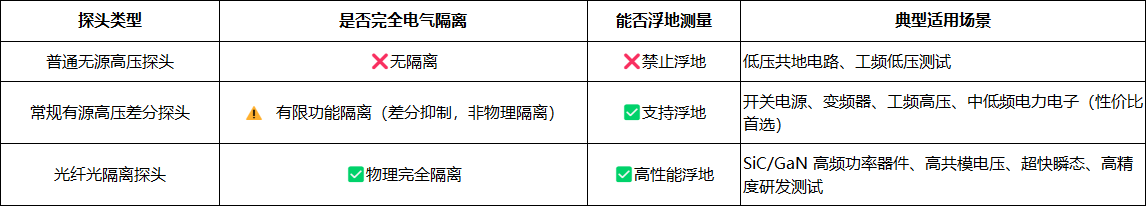

四、选型怎么选？一张表快速判断

五、总结

高压差分探头不等于完全隔离探头。它依靠差分放大电路抑制共模电压，实现浮地测量，具备工程意义上的隔离防护效果，但高低压侧仍存在电容耦合，不属于物理无连接的隔离方案。日常中低频、中低共模电压研发测试，高压差分探头足以胜任，是性价比最优方案；高频宽禁带半导体、极高共模电压、对安全与波形保真度要求严苛的场合，应当选用光隔离探头；使用高压差分探头，务必同时关注差模量程、共模耐压、带宽对应的 CMRR 指标，严格遵守降额规范，杜绝超规格测试。
