光隔离探头与高压差分探头的核心区别与应用选择

在电力电子、新能源、半导体测试等高压高速测量领域，光隔离探头与高压差分探头是工程师解决浮地、高压、强干扰信号测量的两大核心工具。二者虽同为高压差分测量方案，但在工作原理、隔离特性、抗干扰能力、性能参数与适用场景上存在本质差异。选择错误的探头，轻则导致波形失真、数据不准，重则引发设备损坏或安全事故。本文从原理、性能、优缺点、应用场景四大维度，全面解析两者区别，为精准选型提供依据。

一、工作原理：电路隔离 vs 光电物理隔离

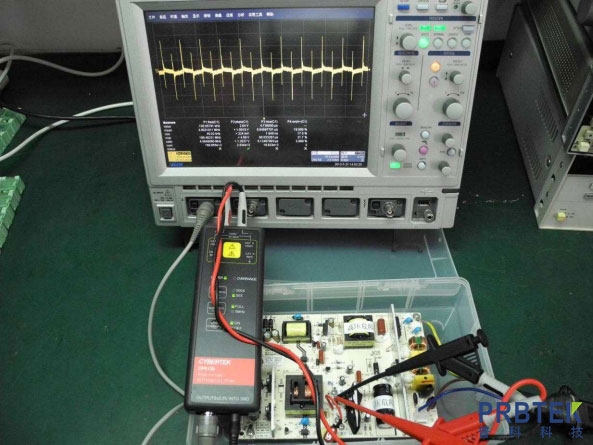

1. 高压差分探头：差分放大 + 电路隔离

高压差分探头基于差分放大原理，是 “高精度差分放大器 + 高压衰减网络 + 隔离电路” 的集成体：

信号采集：通过两个对称高阻抗输入端（+/-），直接测量被测两点间的电位差（差模信号），不以“地”为参考，从源头规避部分地环路干扰。

信号处理：高压信号先经精密电阻 / 电容分压网络衰减（如 100:1、1000:1），再送入高共模抑制比（CMRR）差分放大器，放大有效差模信号、抑制共模干扰。

电气隔离：内部集成光电或磁隔离模块，切断输入高压端与输出示波器端的电气路径，实现功能级隔离。高压差分探头结构

2. 光隔离探头：电 - 光 - 电全转换，物理级隔离

光隔离探头（光纤隔离探头）核心是“电 - 光 - 电” 的完整信号转换，通过光纤实现彻底物理隔离：

前端采集：探头前端捕获信号，经调理后送入电光转换模块，将电信号调制成光信号（激光 / LED 光）。

光纤传输：光信号通过光纤传输 —— 光纤是完美绝缘介质，无电气连接、无寄生参数、不受电磁干扰（EMI）影响。

后端还原：光电转换模块将光信号解调为电信号，放大调理后输出至示波器。

核心本质：完全切断被测电路与示波器的电气连接，实现物理层面的 “零电气通路” 隔离。

二、核心性能参数：关键差异对比

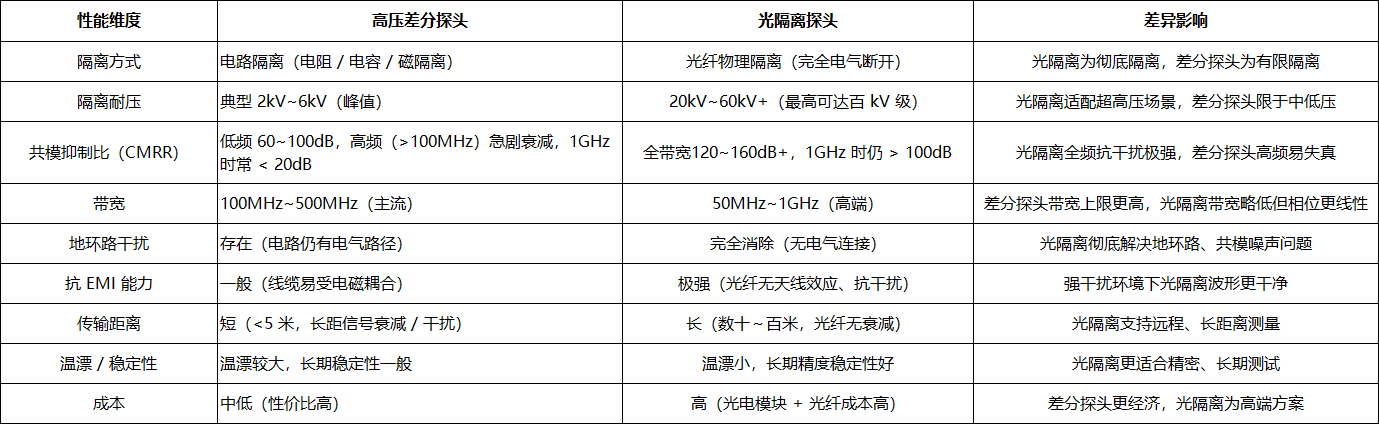

表：光隔离探头 vs 高压差分探头 核心参数对比

三、优缺点深度解析

（一）高压差分探头

✅ 优点

带宽优势：高频响应好，主流产品带宽可达 200MHz~500MHz，适配高速信号测量。

性价比高：结构简单、技术成熟，价格远低于光隔离探头，适合常规高压测试。

使用便捷：无需光纤、供电简单，操作与普通探头接近，维护成本低。

精度可靠：中低频精度可达 ±0.5%~1%，满足多数工业、电力电子常规测试需求。

❌ 缺点

隔离有限：耐压仅 2kV~6kV，超高压场景存在安全风险。

高频 CMRR 差：频率升高时共模抑制能力暴跌，高速 SiC/GaN 器件测试易失真。

地环路隐患：非完全电气隔离，接地不当易产生地环路电流，引发干扰或设备损坏。

抗干扰弱：输入线缆存在寄生参数，强电磁环境（如变频器、射频设备旁）易引入噪声。

（二）光隔离探头

✅ 优点

极致隔离与安全：完全电气隔离，耐压数十 kV，彻底杜绝高压击穿、触电、炸机风险。

全频超强 CMRR：全带宽 CMRR 稳定 100dB+，彻底抑制共模干扰、地环路噪声。

零 EMI 干扰：光纤传输无天线效应，在电弧炉、大功率射频、工业变频等强干扰环境仍输出干净波形。

长距无损传输：光纤衰减小，支持数十米远程测量，不衰减、不失真。

稳定性佳：温漂小、非线性误差低，长期精密测试一致性好。

❌ 缺点

成本高昂：光电转换模块、特种光纤、精密校准推高价格，为高端测试专属方案。

带宽上限：主流带宽 50MHz~200MHz，高端达 1GHz，整体略低于顶级差分探头。

结构复杂：含光纤、前端 / 后端模块，需专用供电（电池 / 激光供电），使用与维护更繁琐。

体积偏大：光纤与双模块设计，便携性与空间适配性不如差分探头。

四、应用场景：精准匹配，各尽其用

1. 优先选高压差分探头的场景

常规电力电子测试：开关电源、UPS、普通变频器的 MOSFET/IGBT 驱动波形、电压应力测量。

中低压高压测量：电压≤6kV、共模电压≤2kV 的工业控制、家电电源、汽车低压电子测试。

高速数字 / 模拟信号：需高带宽（>200MHz）、对隔离要求一般的高速电路测试。

预算有限场景：研发初期、批量测试、教学实验等追求性价比的场景。

示例：380V 工业变频器输出波形测试、220V 开关电源 MOSFET 漏源电压测量、车载低压（<1kV）控制系统测试。

2. 优先选光隔离探头的场景

第三代半导体测试：SiC、GaN 器件双脉冲测试、半桥上管 VGS 测量 —— 极高 dv/dt、强共模干扰，差分探头无法精准捕捉。

超高压 / 浮地测量：电力系统高压设备、电网故障诊断、高压电源（>10kV）浮地信号测试。

强电磁干扰环境：新能源汽车电机控制器、光伏逆变器、轨道交通变流器、工业射频设备旁测量。

安全要求严苛场景：医疗高压设备、高压电力实验、军工电子 —— 杜绝地环路与高压安全风险。

长距离 / 远程测量：测试点与示波器距离超 5 米、需无损传输的场景。

示例：SiC 器件栅极驱动电压精准测量、10kV 以上高压电源浮地信号测试、新能源汽车 800V 高压系统强干扰下波形采集。

五、总结与选型建议

核心区别一句话概括

高压差分探头是“经济实用型”高压测量方案，靠差分电路实现有限隔离，带宽高、性价比好，适合常规中低压、中低频、干扰较弱场景；光隔离探头是“高端安全型”测量方案，靠光纤实现彻底物理隔离 ，全频抗干扰、超高压安全、零地环路，是高压高速、强干扰、超高压、高精度测试的唯一最优解。

选型黄金法则

电压≤6kV、带宽 > 200MHz、预算有限 → 选高压差分探头

电压 > 6kV、SiC/GaN 测试、强 EMI 环境、浮地精密测量 → 选光隔离探头

追求长期稳定性、远程测量、绝对安全 → 选光隔离探头

在电力电子与半导体技术向高压、高速、高功率迭代的今天，光隔离探头正成为第三代半导体、新能源等高端领域的标配；而高压差分探头凭借性价比，仍是常规工业测试的主流选择。明晰二者差异，才能在精准测量、安全保障与成本控制间找到最优平衡。
