高压差分探头可以测量单端信号吗？

高压差分探头是工程师常用的工具，在测量浮地系统、高压电路或差分信号时不可或缺。但很多使用者会有一个疑问：既然差分探头有两个输入端，那它能不能用来测量普通的单端信号呢？答案是可以的，但是需要注意方法和潜在风险。

一、什么是差分探头与单端信号

差分探头是一种有源探头，测量两个测试点之间的电压差，并将这个差值转换为示波器可以显示的单端信号。单端信号则是指信号电压相对于一个公共参考点“地”来定义的。绝大多数电路中的信号，如TTL电平、单片机输出、普通运放电路等，都属于单端信号。

二、差分探头测量单端信号的两种方式

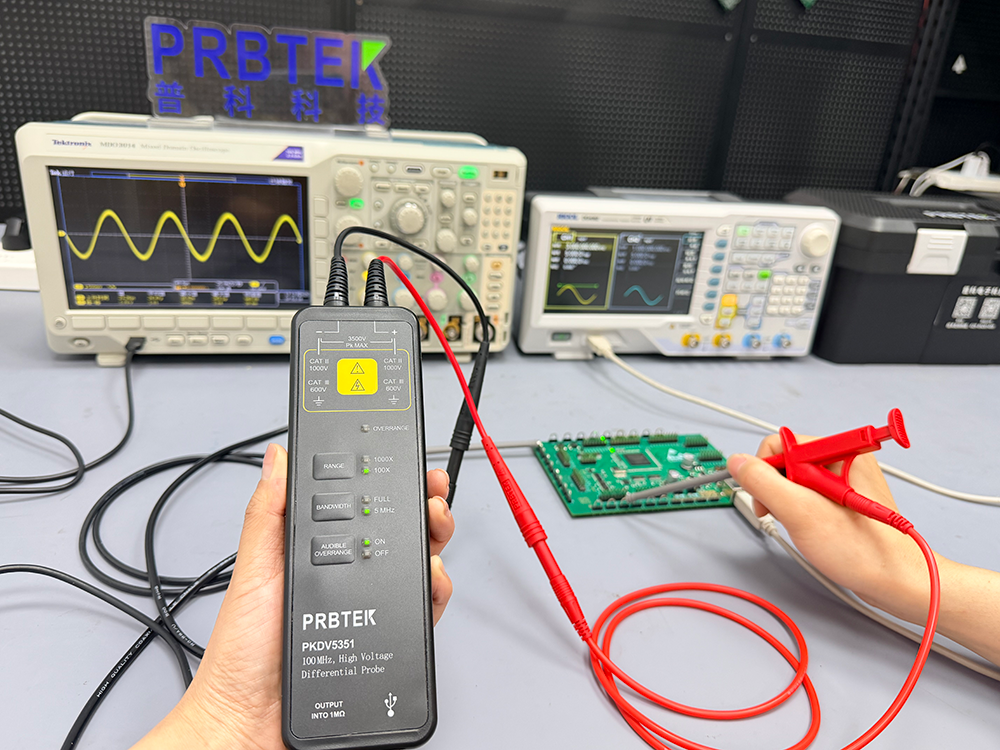

方式一：正端接信号，负端接地。这是最直观的方法，将差分探头的正输入端连接到被测信号点，负输入端连接到电路的参考地。此时，探头测量的正是信号与地之间的电压差，即单端信号本身。从电气原理上讲，这种方式完全可行，探头能够正常显示波形。对于低压单端信号，如5V、3.3V的数字信号或低频模拟信号，如果手边恰好没有普通无源探头，用差分探头替代是可以的。

方式二：负端悬空。既然测量单端信号只需要一个输入端，那把负端悬空不接行不行？不建议这样做。差分探头的输入端为平衡结构，负端悬空会使探头失去共模抑制能力，引入大量噪声，测量结果可能严重失真。同时，悬空的输入端相当于一根天线，容易拾取环境中的电磁干扰，导致波形畸变。

三、潜在风险与局限性

虽然从操作层面可行，但用差分探头测量单端信号并非最佳实践，主要有以下几方面考虑：

1. 高压安全风险被掩盖

高压差分探头通常用于测量几百伏甚至数千伏的电压。如果用差分探头测量单端高压信号，如市电整流后的310V直流，正端接高压，负端接地，看起来没有问题。但此时如果被测电路的“地”并非真正的大地，而是与示波器的保护地之间存在电位差，就可能通过探头负端形成电流回路，造成设备损坏甚至人身伤害。这正是普通无源探头测量浮地高压的危险所在——而差分探头正是为了解决这个问题设计的。

2. 动态范围受限

差分探头标称的测量范围通常是指差分电压范围。在单端测量时，虽然差分电压在范围内，但两个输入端对地的共模电压可能不对称。例如，测量一个相对于大地有100V共模电压的5V单端信号时，探头的一个输入端对地电压为105V，另一个为100V。虽然差分电压只有5V，但每个输入端对地的电压可能接近探头的共模电压极限，长期使用可能损坏探头。

3. 带宽和精度考虑

高压差分探头通常针对高压、大共模电压场景优化，其带宽常见为25MHz~100MHz和噪声性能往往不如同价位的100MHz~500MHz普通无源探头。对于高频或小信号的单端测量，使用普通无源探头反而能得到更干净的波形。

4. 探头负载效应

差分探头输入端通常有较高阻抗，但相比普通10×无源探头，部分差分探头的输入电容稍大。在测量高频信号或高阻抗节点时，这种负载效应可能影响电路正常工作。

四、总结与建议

能用，但不推荐作为常规做法。如果只是偶尔测量低压单端信号，手边又恰好只有差分探头，完全可以按照“正接信号、负接地”的方式使用。但如果是日常测试工作，建议遵循以下原则：

测量低压单端信号（<100V）时，优先使用普通无源探头，操作简便、带宽充足、安全可靠

测量浮地系统或存在大共模电压的信号时，使用高压差分探头，这正是其设计初衷

测量高压单端信号（相对于大地）时，如果被测电路的地与示波器地之间存在电位差，必须使用差分探头或隔离通道，切勿使用普通无源探头。
