高频电流探头选型指南：带宽、量程、应用匹配

一、选型第一步：确定带宽

开关电源 / 普通 MOSFET：30–50MHz（如 PKC7050）

SiC/GaN 高速器件：100MHz+（如 PKC7030H 120MHz）

EMC 传导干扰（CISPR 16）：9kHz–30MHz

射频 / 脉冲测量：200MHz–1GHz

原则：探头带宽 ≥ 3–5 倍被测信号最高频率分量

二、选型第二步：电流量程与灵敏度

小电流精密（mA 级）：选高灵敏度、小量程（如 1mA–50A）

中大电流（50A–500A）：选双量程 / 宽量程（如 50A/500A 自动切换）

大电流脉冲（kA 级）：选罗氏线圈型、无饱和探头

注意：同时看RMS 持续电流与峰值电流，并查降额曲线（高频下最大电流会降低）

三、选型第三步：精度、CMRR 与电气安全

精度：一般应用 ±1–2%；精密测量±0.5%

CMRR：高频（1MHz）≥50–60dB，抑制共模干扰

隔离电压：高压系统选CAT III/IV、1–5kV 隔离

接口：标准BNC，适配主流示波器（泰克、是德、普源、R&S）

四、选型第四步：物理与使用条件

钳口尺寸：匹配被测导线直径

供电：无源（罗氏）/ 有源（USB/BNC 供电）

自动调零、消磁、过流报警：提升易用性与安全性

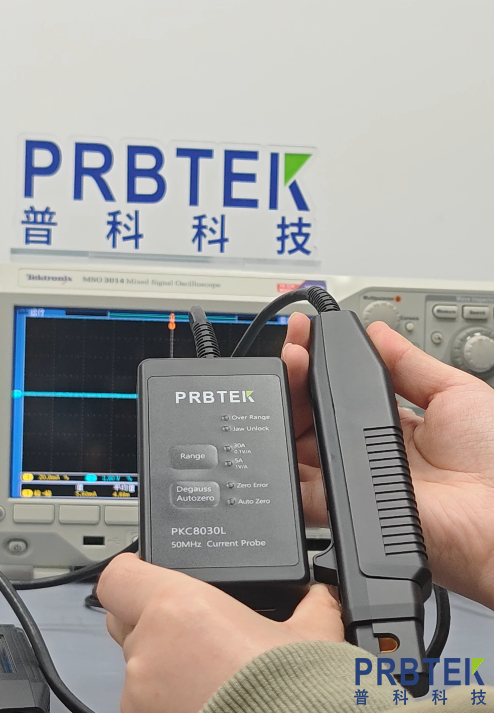

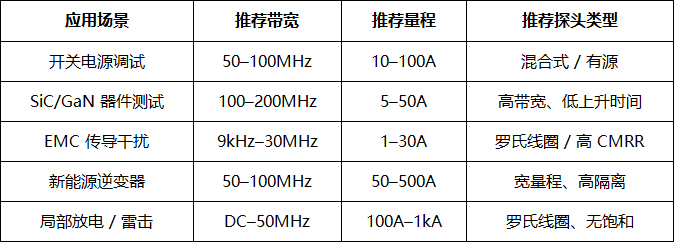

五、典型应用选型对照表

六、选型总结五步

按信号频率 / 边沿定带宽

按电流大小定量程（含峰值 / 降额）

按精度、干扰、高压定CMRR / 隔离 / 精度

按接口、钳口、供电定物理适配

结合应用场景选专用型号（如 EMC / 半导体）

选对高频电流探头，既能精准测量，又能保护设备与电路，是测试环节的关键投资。
