示波器探头上的10x是什么意思？10:1 与 1:1 区别及补偿方法

一、示波器探头上 “10x” 的含义

“10x” 即10:1 衰减模式，表示探头会将被测信号的电压衰减至原来的 1/10后再传输到示波器输入端。比如被测信号是 10V，经 10x 探头后，示波器实际接收的是 1V，示波器会自动乘以 10 还原真实电压值（若未手动匹配探头衰减比，测量值会偏小 10 倍）。与之对应，1:1 探头标注为 “1x”，无电压衰减，信号直接传输至示波器。

二、10:1（10x）和 1:1（1x）无源探头核心区别

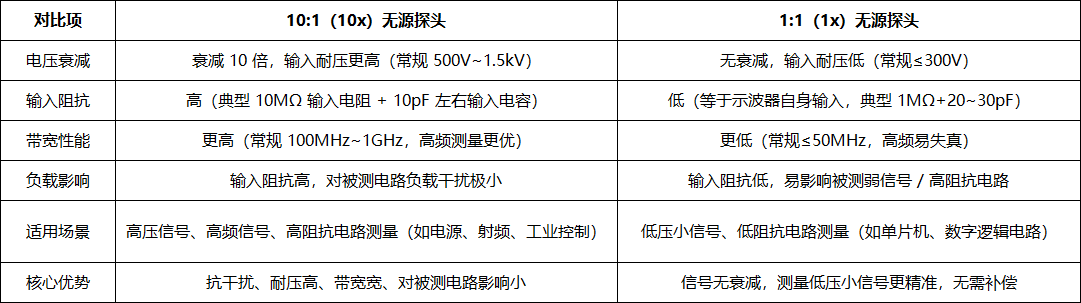

两者均为示波器最常用的无源探头（无外接供电，靠示波器端供电 / 无源分压），核心差异在衰减特性、带宽、适用场景、输入阻抗，具体对比如下：

三、10:1 无源探头的补偿方法（核心操作，避免波形失真）

10:1 无源探头内部包含电阻分压网络 + 可调补偿电容，补偿的核心目的是：匹配示波器的输入电容，让探头在全带宽内保持 10:1 的衰减比，避免被测信号出现过冲、下冲、平顶失真。补偿操作简单无额外工具，示波器自带 “探头补偿信号输出端”（一般在面板上，标注「PROBE COMP」，输出标准方波：多为 1kHz/2V 方波），步骤如下：

步骤 1：准备工作

将探头接至示波器任意通道，探头衰减比设置为10x（示波器面板 / 软件中选择对应通道的 10:1，关键！）；

将探头接地夹夹在示波器的接地柱（PROBE COMP 旁的 GND），探头探针接触示波器的补偿方波输出端；

调节示波器时基和电压档位，让方波波形清晰显示（占空比 50%，幅度 1~2 格为宜）。

步骤 2：判断当前补偿状态

观察方波波形，会出现 3 种情况，仅 **“标准方波”** 为补偿合格：

✅ 过补偿：方波上升沿出现下冲，下降沿出现上冲，顶部 / 底部有震荡；

✅ 欠补偿：方波上升沿圆角平缓，无清晰陡沿，顶部呈斜坡状；

✅ 最佳补偿：方波上升沿 / 下降沿陡直清晰，无过冲 / 下冲，顶部 / 底部平坦无震荡。

步骤 3：调节补偿电容（核心）

10:1 探头的BNC 接头处 / 探针根部有一个可调补偿螺丝（部分探头是塑胶调节帽，无需螺丝刀，手拧即可），用小一字螺丝刀 / 手拧调节：

欠补偿：顺时针缓慢拧动补偿螺丝，直到方波沿变陡直；

过补偿：逆时针缓慢拧动补偿螺丝，直到方波过冲 / 下冲消失；

反复微调，直到波形达到最佳补偿状态即可。

关键注意事项:

每台示波器的输入电容存在差异，同一根 10x 探头接不同示波器，都需要重新补偿；

补偿仅针对 10x 模式，1x 模式无补偿电容，无需此操作；

调节时动作要轻，避免拧坏补偿电容（精密元件，过度拧动会导致探头损坏）；

若补偿后仍无法调出标准方波，大概率是探头补偿电容损坏 / 探头老化，需更换探头。

四、补充：探头使用的核心原则

优先用 10x 探头：除低压小信号（如 3.3V/5V 数字信号）外，绝大多数场景用 10x，抗干扰、对被测电路影响小；

衰减比匹配：探头模式（10x/1x）必须与示波器通道设置一致，否则测量值偏差 10 倍；

接地夹尽量短：测量高频信号时，接地夹的线会引入杂波，尽量用探头自带的 “接地弹簧”（短接地），减少波形失真。
