差分探头不同挡位延迟一致吗？实测结论与影响因素解析

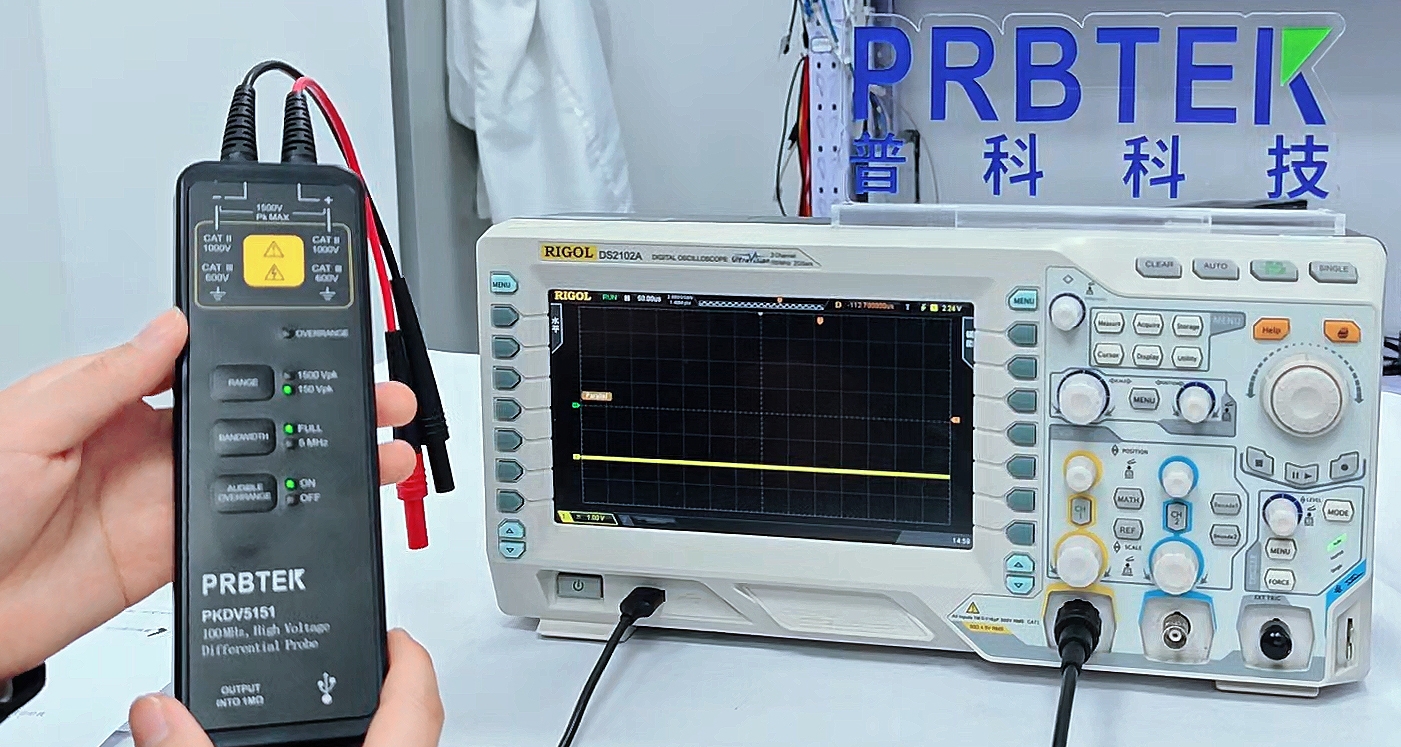

在示波器测量场景中，差分探头的延迟一致性直接决定时序分析、相位测量的精度，尤其对高速信号测试至关重要。关于不同挡位延迟是否一致，核心结论明确：同一只差分探头的不同衰减挡位，延迟并非完全一致，存在微小偏差且受多重因素影响，低速场景下偏差可忽略，高速场景则需针对性校准补偿。

差分探头的延迟本质是信号从探头尖端传输至示波器采集端的时间差，由固有物理特性与外部环境共同决定。不同挡位的衰减比例差异，会间接改变探头内部电路的工作状态，进而影响延迟表现。这种偏差并非故障，而是有源差分探头内部放大器、滤波器等元件在不同增益模式下的固有特性，无源差分探头虽偏差更小，但仍无法完全消除。

影响挡位间延迟偏差的核心因素主要有三类。其一为内部电路特性，差分探头不同挡位对应不同的衰减电阻网络与放大链路，元件参数的微小差异会导致信号传输时间不同，有源探头因依赖内部供电与放大模块，这种差异比无源探头更明显。其二是频率与带宽影响，当测量信号频率接近探头带宽上限时，不同挡位的频率响应差异会放大延迟偏差，尤其在≥1GHz高频场景中，偏差可能从低速时的几十皮秒增至数百皮秒。其三为环境与寄生参数，温度波动、线缆弯曲程度、探头连接方式带来的寄生电容、电阻变化，会进一步叠加挡位间的延迟差异。

实际测量中，挡位延迟偏差的影响需结合场景判断。在普通低频信号测试（如≤100MHz的模拟信号、低速数字信号）中，不同挡位的延迟偏差通常在百皮秒级别，远小于信号周期，对测量结果的影响可忽略不计。但在高速场景下，这种偏差会成为精度瓶颈——比如PCIe 5.0、DDR5等高速数字信号测量中，10ps的延迟偏差就可能导致3%的时序参数误差，超出协议容限；在电源测量中，差分电压探头与电流探头的挡位延迟差会造成相位偏移，进而导致功率系数计算失真。

针对挡位延迟偏差，可通过标准化操作实现补偿与校准。多数中高端示波器（如泰克4系列B MSO）具备探头延时自动校准功能，能读取探头机载内存存储的标称传播延迟，自动计算不同挡位的延迟差并补偿。实操中，可将探头连接至同一标准信号源，通过示波器“Delay Calibration”功能，对不同挡位分别校准，确保单通道时序误差≤10ps，多通道同步测量时通道间延时差≤5ps。

此外，日常使用中的细节的可减少挡位延迟偏差带来的影响。避免探头线缆过度弯曲，保持弯曲半径≥30mm，减少寄生参数引入的额外延迟；测量前将设备预热30分钟，控制环境温度在23±2℃，降低温度漂移对延迟的影响；更换挡位后若进行高精度测量，建议重新校准，尤其在高频场景中不可省略这一步骤。

差分探头不同挡位的延迟一致性受电路特性、信号频率、使用环境多重影响，不存在绝对一致的理想状态。低速场景可直接切换挡位使用，高速精密测量则需通过校准补偿、规范操作，将延迟偏差控制在可接受范围，才能保障测量结果的准确性。
