高压衰减棒工作原理是什么？具体的应用场景有哪些？

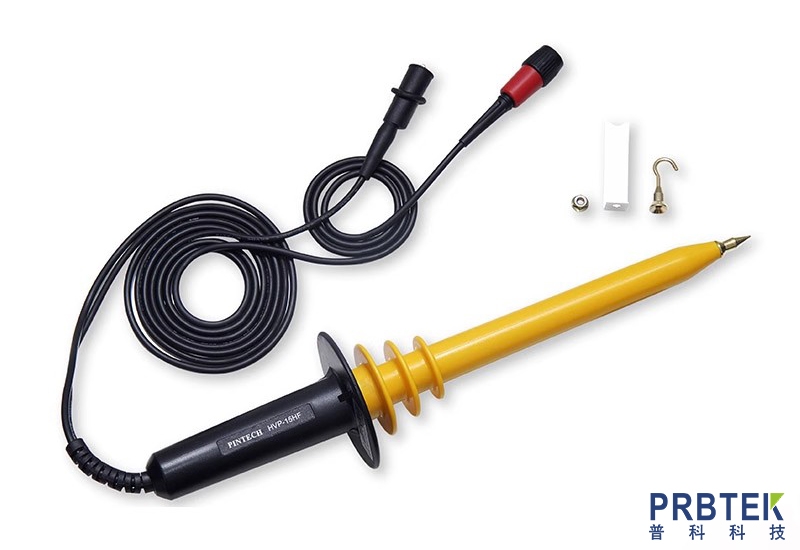

在电力电子、新能源、工业控制等高压测量场景中，高压衰减棒是连接高压信号与测量设备的“安全桥梁”，它的核心作用的是将危险的高电压信号按固定比例衰减，转化为示波器等设备可安全接收、精准识别的低压信号，既守护操作人员与设备安全，又保证测量数据的真实性与完整性。很多人误以为高压衰减棒只是简单的“降压元件”，实则其工作原理围绕“分压调控+绝缘防护”双重核心展开，每一处设计都服务于“高压安全”与“测量精准”两大核心需求。

高压衰减棒的核心工作逻辑，本质是基于电阻分压或阻容分压技术实现高压信号的可控衰减，这也是它区别于普通降压元件的关键所在。简单来说，它内部由精密金属膜电阻、低损耗高频绝缘介质等核心部件组成，通过合理搭配电阻阻值，构建起稳定的分压回路——当高压信号从输入端进入时，会在串联的电阻之间形成固定的电势差，大部分电压会被高压电阻承担，而一小部分电压则会通过输出端传递给测量设备，从而实现“高压降低、信号保留”的效果。

不同于普通电阻分压电路，高压衰减棒的分压设计需要兼顾“耐高压”与“低失真”，这也是其原理落地的核心难点。普通电阻在高压环境下易出现漏电、击穿甚至放电现象，无法满足工业级高压场景的使用需求，而高压衰减棒内部选用的高压电阻，会经过严格的功率与阻值计算，确保在额定高压下不会被击穿，同时维持稳定的分压比例。比如一款可承受15KV高压的衰减棒，会选用两个20兆欧、3瓦的高压电阻串联，搭配一个150千欧的采集电阻，通过精准计算电阻阻值与功率，既保证能承受15KV的输入高压，又能将高压信号按固定比例衰减，确保输出信号与输入信号的波形、相位保持一致，避免测量数据出现偏差。

绝缘防护设计是高压衰减棒原理的重要补充，也是保障使用安全的核心环节，其重要性不亚于分压逻辑。高压衰减棒的外壳与测试端通常采用硅橡胶、陶瓷等耐高压绝缘材料，内部的绝缘介质则能有效阻断高压漏电，杜绝操作人员触电或测量设备被击穿的风险。更关键的是，优质的高压衰减棒会设计强制接地逻辑，必须将接地线连接可靠接地点后，才能接入高压信号，从操作逻辑上避免误触危险，进一步强化安全防护，这也是其原理在实际应用中的重要延伸。

高压衰减棒的衰减比例并非固定不变，而是根据场景需求提前设定，常见的衰减比例为1000:1，也就是说，能将10KV的高压信号衰减为10V的低压信号，刚好适配大部分示波器的安全量程。这种固定衰减比例的实现，依赖于内部电阻的精准匹配与校准，在生产过程中，每一款高压衰减棒都会经过严格的精度测试，确保直流/交流电压精度≤3%，温度系数≤200PPM/℃，即使在环境温度变化或强电磁干扰场景下，也能维持稳定的衰减效果，避免因衰减比例波动导致测量误差。

理解高压衰减棒的原理，能更好地明白它在实际场景中的核心价值。在新能源光伏逆变器测试中，它能将15KV的输出端高压信号衰减，避免电网反灌电压击穿示波器；在轨道交通IGBT模块测试中，它能在30KV/μs的电压变化率下，精准捕获瞬态信号，为研发提供可靠数据；在工业高压电机校准中，它能快速将瞬时18KV的高压信号衰减至安全范围，同时简化操作流程，让新手也能快速上手。这些应用场景的实现，本质上都是分压原理与绝缘防护设计的协同作用，也是高压衰减棒能成为高压测量“安全卫士”的核心原因。

很多人在使用高压衰减棒时，会出现测量数据偏差较大的问题，这大多与对其原理的误解有关。比如忽略接地操作、更换示波器后未进行电容校准，或是在高温、潮湿环境下使用，都会影响内部电阻的分压稳定性与绝缘性能，进而导致数据偏差。实际上，只有遵循其分压与绝缘的核心原理，严格按照操作规范使用——测试前检查绝缘层是否完好、确保接地线连接可靠，测试后及时清洁保养，才能充分发挥其测量精准、安全可靠的优势。

总结来说，高压衰减棒的工作原理并不复杂，核心是通过精密的电阻分压逻辑实现高压信号的可控衰减，搭配耐高压绝缘防护设计，兼顾测量精准度与使用安全性。它的核心价值在于，解决了高压测量中“安全与精准难以两全”的痛点，让高压信号的测量变得安全、高效、可靠。随着新能源、电力电子行业的快速发展，高压衰减棒的原理也在不断优化，比如宽频覆盖、温度补偿等技术的加入，让它能适配更多高频、高温、超高压的复杂场景，成为高压测量领域不可或缺的核心工具。
