10M 高阻抗示波器探头测量原理完整解析

发布:西安普科科技
浏览次数:

一、概述:什么是 10M 高阻抗探头

日常电子测试中所说10M 高阻抗探头,即标准 10:1 无源衰减探头,是示波器标配测量配件。其标称输入阻抗为 10MΩ,对比 1:1 直连探头 1MΩ 输入阻抗,大幅降低对被测电路的负载干扰,兼顾直流、低频、中高频信号测量,广泛用于电源、模拟电路、数字控制板、新能源电控等场景。从电气定义看:10M 并非单一电阻,而是探头内部 9MΩ 精密电阻 + 示波器本机 1MΩ 标准输入电阻串联后的总直流阻抗;搭配阻容补偿网络,实现全频带恒定 10 倍信号衰减,兼顾高输入阻抗与完整带宽响应。


二、核心基础:直流电阻分压原理

1. 基础分压电路拓扑

10M 高阻探头直流等效电路由两部分串联分压:

探头前端内置高精度高压薄膜电阻:R1=9MΩ

示波器通道标准输入电阻:R2=1MΩ



这也是 “10× 衰减” 名称的来源,示波器内部软件自动 ×10 还原真实信号幅值。

2. 高阻抗带来的核心优势

高输入阻抗本质是减小被测电路电流抽取:根据欧姆定律,同等被测电压下,负载阻抗越大,分流越小。例:被测点电压 10V

10M 探头分流:1.png

1:1 探头分流:2.png

10M 探头取流仅为 1:1 探头 1/10,针对高阻节点(运放输出、偏置电阻、传感器弱信号端),不会拉低节点电位、改变电路静态工作点,大幅消除电阻性负载失真。




三、高频补偿机制:阻容分压消除频响畸变

仅靠电阻分压仅适用于直流、超低频信号;示波器输入端口、同轴电缆、探头壳体存在不可消除的寄生电容,高频下容抗急剧降低,会破坏 10:1 分压比例,造成波形边沿钝化、幅值衰减、振铃失真。因此 10M 探头采用阻容并联分压网络实现全频匹配。

1. 完整等效 RC 模型

探头侧:9MΩ 电阻R1并联可调补偿电容C1(5~30pF,可通过螺丝刀微调)

示波器侧:1MΩ 电阻R2并联输入寄生电容C2(12~15pF)

两组 RC 并联支路串联构成完整分压网络,阻抗表达式:3.png


2. 理想补偿匹配条件

为保证任意频率下衰减比恒定 10:1,要求两侧 RC 时间常数相等:111.png,代入2222.png,可得最优补偿电容:333.png

举例:示波器输入电容C2=13.5pF,则探头补偿电容需调节至C1=1.5pF,此时直流、方波、高频正弦波均保持准确 10 倍衰减,波形无畸变。

3. 补偿失配对应的波形故障

示波器面板 1kHz 标准方波是校准探头的基准信号,三种典型状态对应补偿偏差:

补偿精准:方波边沿平直,无过冲、无圆角,幅值稳定;

补偿不足(C1偏小):高频分量被衰减,方波上升沿、下降沿变成圆弧,高频信号幅值偏低;

补偿过度(C1偏大):高频增益过量,方波顶部出现尖峰过冲,高速数字信号出现虚假振铃。


四、10M 探头高频负载特性(关键工程要点)

很多工程师误以为 10MΩ 阻抗全频段恒定,实际仅直流 / 低频由电阻主导;高频下阻抗由并联电容决定,容抗随频率升高线性下降:5.png

以典型输入总电容 15pF 举例:

1111.png,远小于 10MΩ 电阻,负载仍以电阻为主;

2222.png,此时探头等效负载接近百欧级,会严重干扰高速开关电源、SiC 功率器件、高速数字总线测量。

这也是高频大功率测试场景,除 10M 无源探头外,还需搭配低输入电容有源探头、差分探头的核心原因。

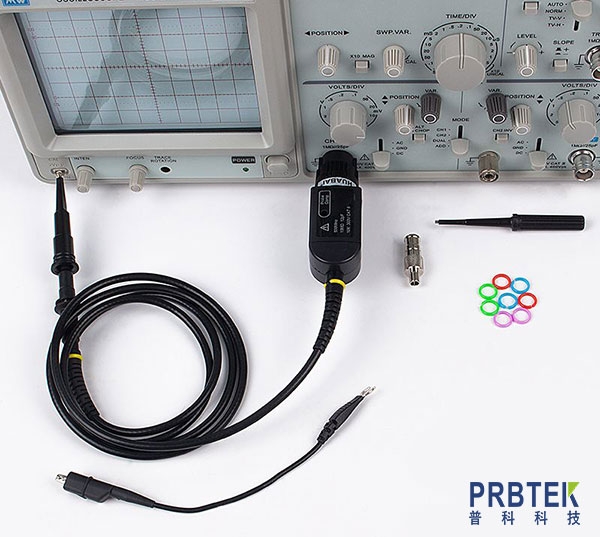

五、10M 高阻抗探头完整结构与信号传输流程

测量尖端:接触被测节点,拾取原始电压信号;

前端阻容分压单元:9MΩ 高压电阻 + 可调补偿电容并联,完成 10 倍衰减与频响预匹配;

低寄生同轴电缆:屏蔽线缆隔绝外界电磁干扰,传输衰减后的弱信号;

BNC 接头补偿调节端:内置微调电容,用于匹配不同示波器通道的输入电容;

示波器输入通道:1MΩ 电阻 + 输入寄生电容构成下半分压支路,ADC 采集信号后软件还原 ×10 原始电压。

全程无源无供电,依靠纯阻容网络实现信号衰减与阻抗提升,具备耐压高、通用性强、成本低的特点。

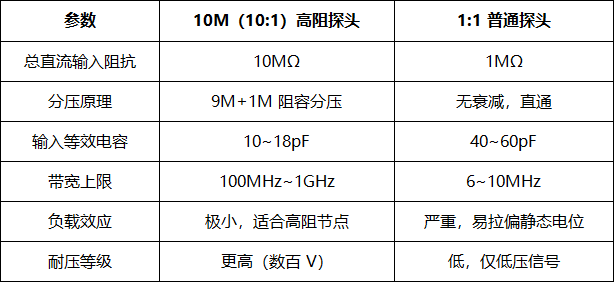

六、10M 高阻抗探头对比 1:1 探头原理差异



七、工程应用总结

10M 高阻抗探头的测量原理核心是阻容复合分压:依靠 9M+1M 电阻串联实现 10M 高直流输入阻抗,降低电路负载;依靠匹配 RC 时间常数的补偿电容,抵消线缆与示波器寄生电容带来的高频失真,实现全带宽精准测量。

实际使用中,每次更换示波器通道、更换探头、测量高频信号前,必须用面板校准方波微调补偿电容,保证 10:1 衰减比例准确;针对 MHz 级以上高速、高阻微弱信号,优先选用 10M 高阻探头,避免 1:1 探头造成测量失真、电路工作点偏移等测试误差。

以上内容由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于示波器测试配附件研发、生产、销售,涵盖产品包含电流探头、差分探头、高压探头、无源探头、罗氏线圈、电流互感器、射频测试线缆及测试附件线等。致力于成为电子配附件国产化知名品牌;全面系统解决电子测试测量行业仪器附配件价格高、货期长、品类不全的三大痛点。为千万电子工程师彻底打通电子测试的“最后一厘米”!更多信息,欢迎登陆官方网站进行咨询:https://www.prbtek.cn
