高压差分探头PKDV508E共模抑制比实测!

共模抑制比（CMRR）直接决定差分探头滤除共模干扰、还原真实差模波形的能力，是选型第一核心指标，定义公式：

CMRR数值越高，代表设备抑制共模噪声的能力越强。本文针对高压差分探头PKDV508E开展CMRR实测实验，全程记录测试过程，对比设备标称参数与实际测试数据，验证设备真实性能。

一、测试整体流程

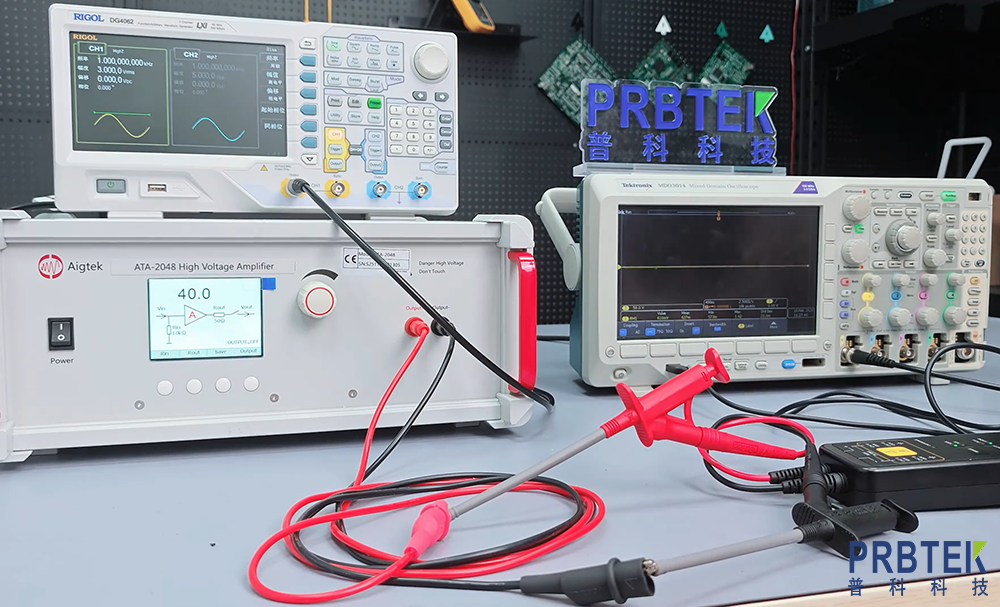

1. 设备连接

将信号源输出端连接至ATA2048高压放大器的input输入端。该高压放大器可实现1MHz以内信号的放大处理，最大可输出400Vpp电压，满足本次高频高压共模信号测试需求。

2. 探头与示波器连接

使用专用电源适配器为高压差分探头供电，设备绿色指示灯亮起即为供电正常。通过BNC连接线将探头与示波器对接，探头切换至100X挡位，同时将示波器衰减参数统一设置为100X，保证测试参数匹配。

3. 探头与电压放大器连接

为规避外界电磁干扰，将高压差分探头的红、黑输入线做双绞处理。首先进行差模电压测试，将差分探头红、黑差分线分别对接高压放大器输出端与接地线，完成差模信号数据采集。

差模测试完成后，将高压差分探头红、黑差分线短接，统一连接至高压放大器输出端，注入纯共模信号，采集示波器输出数据，用于CMRR数值计算。

二、100KHz共模抑制比测量

设置信号源输出参数：频率100KHz、有效值3V的正弦波，将高压放大器放大倍数调至40倍，设备最终输出电压有效值为120V。

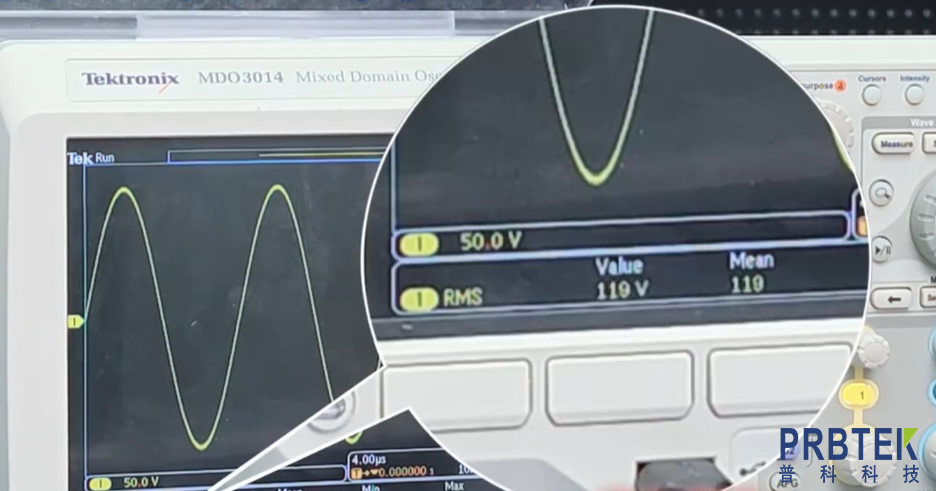

差模信号测试状态下，示波器采集波形有效值为119V，即本次测试差模输出电压为119V。

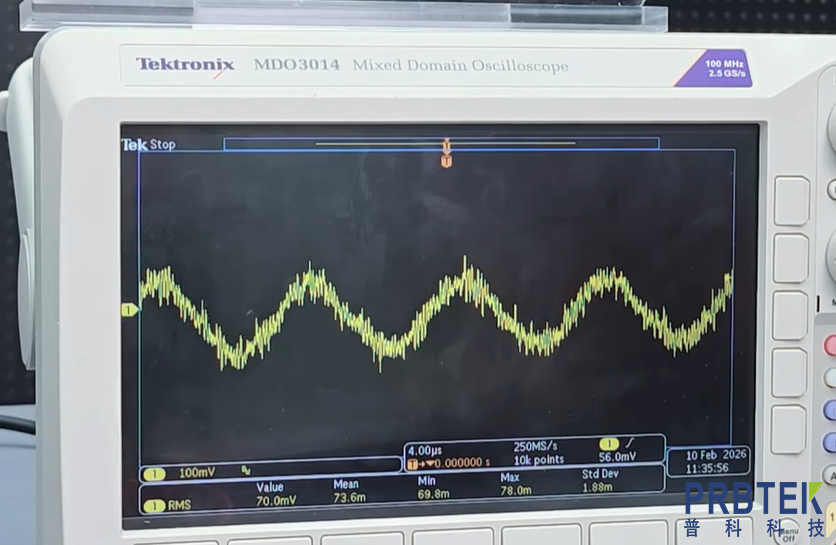

探头红黑接线短接、接入纯共模信号后，读取示波器波形有效值为70mV，即共模输出电压为70mV。

代入CMRR公式计算：共模抑制比=20lg(119÷0.07)≈64.6dB。该结果优于设备说明书中标注的100KHz下CMRR＞60dB的标称指标。

三、1MHz共模抑制比测量

设置信号源输出参数：频率1MHz、有效值3Vrms的正弦波信号，高压放大器放大倍数保持40倍，稳定输出120Vrms电压。

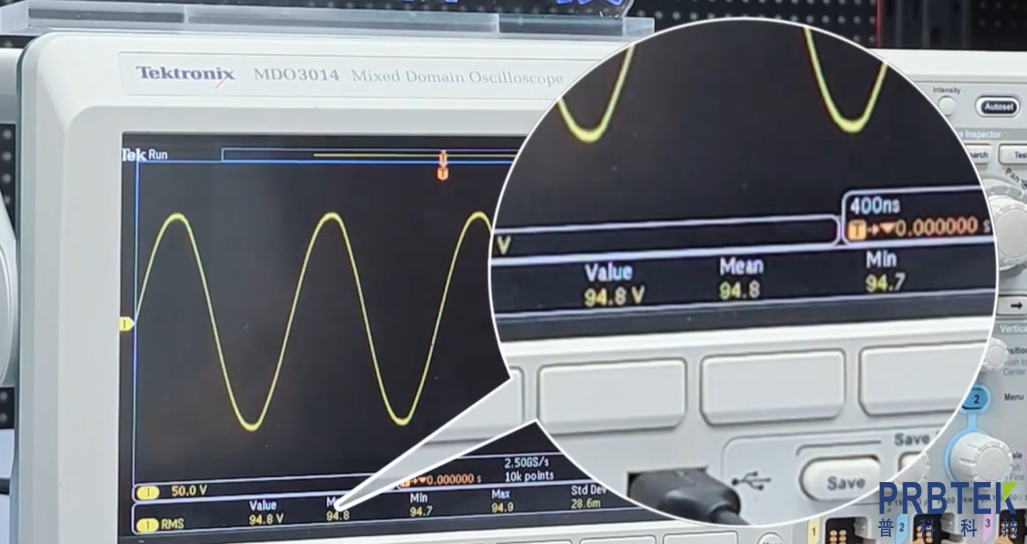

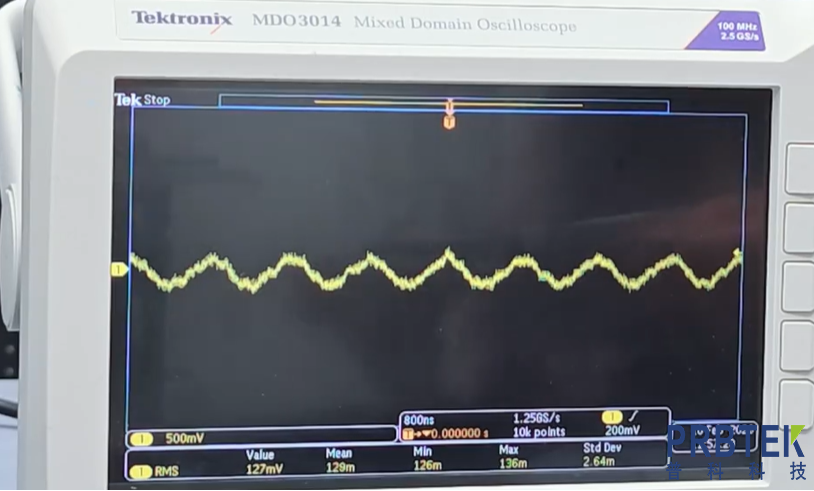

差模信号测试状态下，示波器采集的差模输出电压有效值为94.8V。接入纯共模信号后，示波器读取共模输出电压有效值为127mV。

代入公式计算可得，本次1MHz频点下设备共模抑制比为20lg(94.8÷0.127)≈57.95dB，优于设备标称的1MHz下CMRR＞50dB的性能参数。

CMRR 是区分普通差分探头与高性能差分探头的核心指标，本次基于标准化共模注入法完成PKDV508E关键频点实测，验证其在100KHz、1MHz频段均具备充足共模噪声抑制裕量。
