知用CYBERTEK高压差分探头DP6150D的使用方法分享

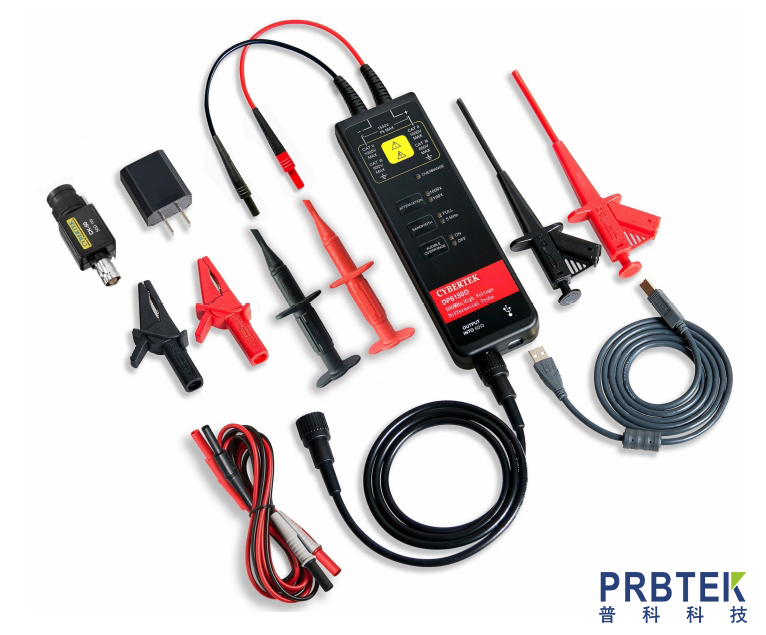

　　DP6000D 系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽高达到500MHz，满足了大部分测试系统的需要。丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求。探头长期使用后若出现失调现象，用户可进入测试模式，调整偏置，实现归零。电子轻触式按键，使得使用寿命更长。具有 5MHz 带宽限制功能选择，5MHz 频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰。带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计。USB 供电接口，使用更加方便灵活。探头配备标准的BNC 输出接口，可与任何厂家的示波器配合使用(要求示波器输入阻抗设置为 50Ω(建议首选使用示波器内部50Ω)，或者接标配的贯通式 50Ω负载，示波器输入阻抗设置成 1MΩ)测量被测电路波形。自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

　　操作步骤：

　　测试前应估计被测电压幅值，若超过电压量程，可能会损坏探头，造成产品损坏。

　　输入线和输出线连接好探头;探头与示波器或者其它测量仪器连接。

　　电源适配器接入电压探头，绿色电源指示灯亮。根据测量电压，探头选择合适的量程;当测量电压超过量程时，过载指示灯会亮，且有报警声,报警声也可以手动选择关闭。

　　根据探头的量程设置好示波器或者其它测量仪器的衰减比例;根据被测电压的大小，调整好示波器的灵敏度。

　　根据需要连接探头夹具，连接被测对象开始测量。测试时，探头主体应尽量远离高压脉冲电路以减小对探头的干扰。

　　测试完毕后，先关闭被测电路电源，再关闭探头电源，将两个输入端与被测点断开，输出BNC插头从示波器上拔下。

　　测试模式(偏置设置)：

　　用户可以进入测试模式，根据需要调整偏置，探头使用年限久后，可能产生失调问题，开机后不在零位，调整方法如下：

　　按住 这两个按键，输入端口短路。

　　插上电源开机，开机后会进入测试模式，过载指示灯会亮，松开两个按键。

　　该状态下进入高衰减倍数偏置调整，按下 按键，偏置递增;按下按键;偏置递减。

　　调整好后，按下 按键，切换到低衰减倍数档位偏置调整，按下按键，偏置递增;按下 按键;偏置递减。

　　调整好后，按下 按键，退出测试模式，偏置调整结束，过载指示灯灭，进入正常工作模式。

　　使用注意事项：

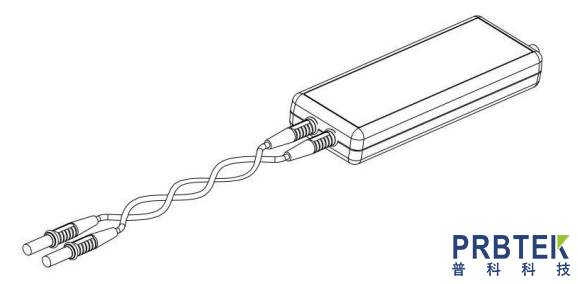

　　在测量时应尽量使输入线缠绕，这样可以更好的消除引线电感和外界噪声，提高高频响应和抗干扰的能力。缠绕方式如下图所示：

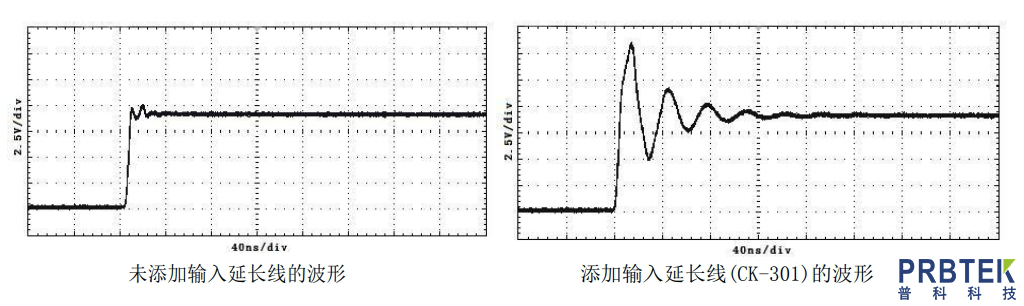

　　在测量时应尽量不要延长输入线，否则会引入更多的噪声。如果必须要额外加长输入线，则应保证延长线的长度相同，而且输入频率不超过 5MHz，如果超过5MHz 输出会有一定的误差。如下图所示：
