泰克TEKTRONIX低压单端探头TAP2500的使用及校准方法

　　TEKTRONIX泰克TAP2500是具有新型 Tektronix TekVPI 示波器接口的示波器，有源探头可在直流到 2.5 GHz范围内进行精确测量，且为电路带来的负荷达到最低。主要功能包括：

　　带宽：直流到 ≥ 2.5 GHz

　　具有 ±10 伏偏置能力的 ±4 伏动态范围

　　10X 衰减

　　40 kΩ 输入阻抗

　　<0.8 pF 输入电容

　　TekVPI 接口

　　用于探测密集线路的小型轻质探头头部

　　安装使用：

　　连接到主仪器

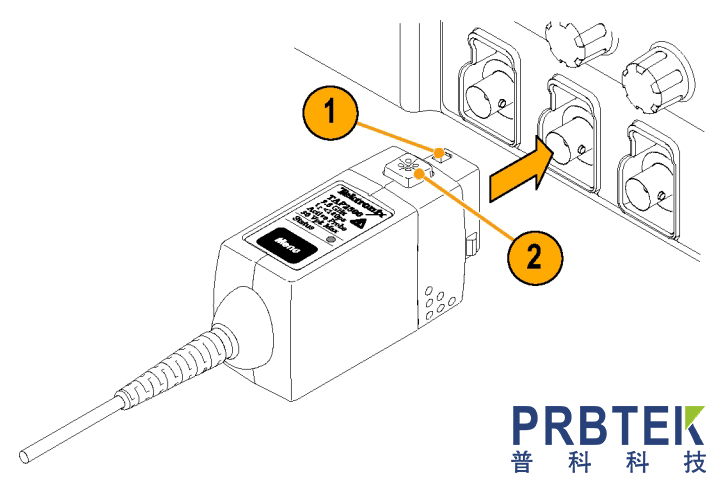

　　1. 将探头推入 TekVPI 插座。完全啮合时探头会被卡住。连接探头后，主机仪器将从探头读取信息并识别设备。

　　2. 要断开连接，请先按下闭锁释放按钮，然后从仪器中拉出。

　　探头控制和指示器

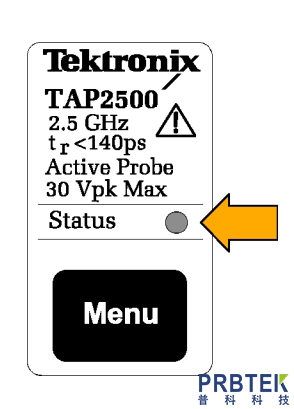

　　状态 LED

　　接通探头电源后，多色状态 LED 将：

　　在成功完成开机自检例行程序后发绿光。此时，探头处于正常工作模式。

　　在存在错误情况时发红光。

　　菜单按钮

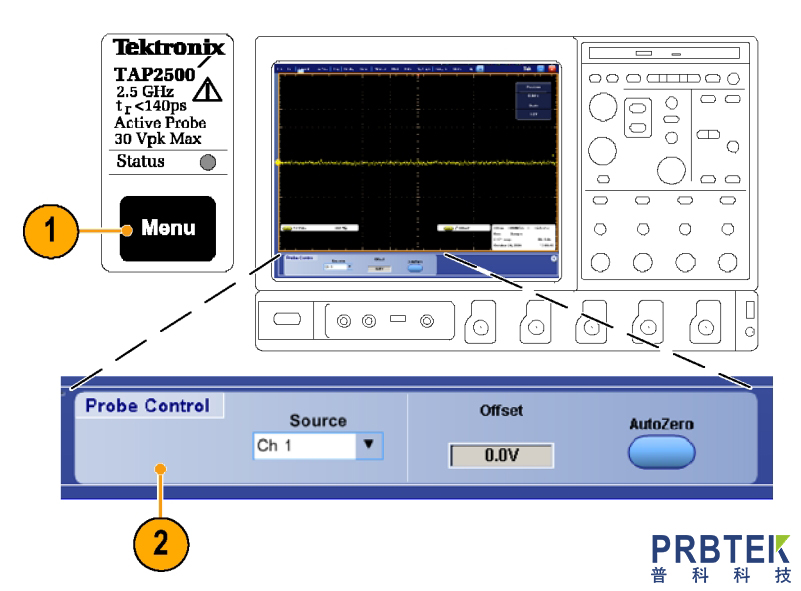

　　1. 按探头的 Menu(菜单)按钮，可以在示波器上显示 Probe Control (探头控制)屏幕。

　　2. 使用仪器上的触摸屏按钮设置探头参数。

　　3. 再次按 Menu(菜单)按钮，即可关闭 Probe Control(探头控制)屏幕。

　　AutoZero(自动调零)

　　建议您在下列情况下运行探头 AutoZero(自动调零)例行程序：

　　20 分钟的暖机时间后

　　探头工作温度变化幅度为 ±5°C 时

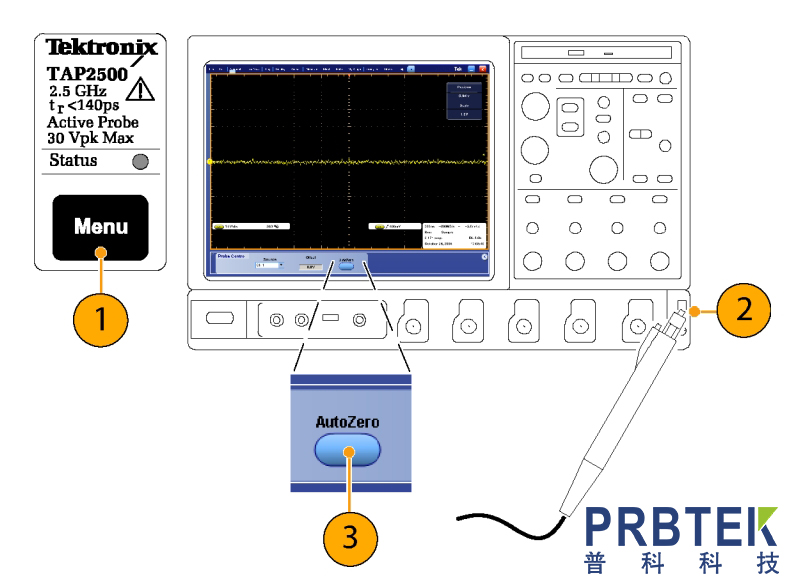

　　1. 按探头 Menu(菜单)按钮，可以在示波器上显示 Probe Control (探头控制)屏幕。

　　2. 将探头端部短接到接地端。

　　3. 按仪器上的 AutoZero(自动调零)按钮执行 AutoZero(自动调零)例行程序。

　　校准方法

　　探头校准例行程序对探头和示波器组合的增益和偏置进行优化，可最大限度降低测量误差。建议您在使用的每个通道上都进行探头校准。每个通道上都保存了每个探头自己的校准常数。

　　前提条件

　　设备必须预热 20 分钟，并且主机仪器的校准状态必须为“通过”。

　　所需设备

　　校准必需的设备与功能检查所需的设备相同。

　　测试方法

　　要检查仪器的校准状态，请执行以下操作：

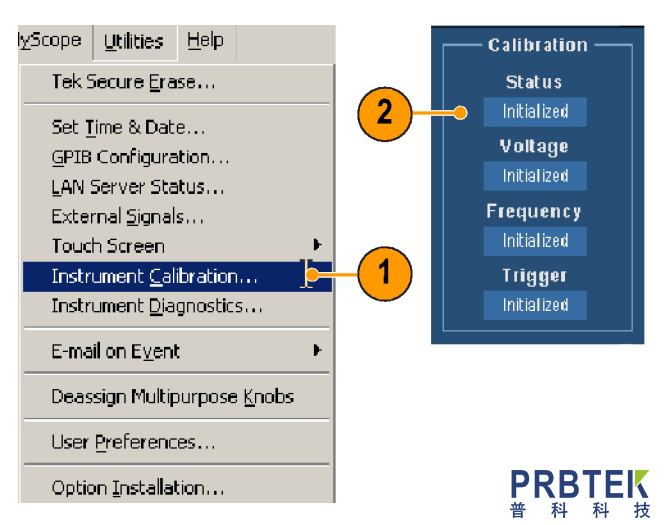

　　1. 从 Utilities(辅助功能)菜单中选择 Instrument Calibration (仪器校准)。

　　2. 在 Calibration(校准)框中，检查 Status(状态)字段是否出现 Pass(通过)。如果不是，请断开示波器的所有探头和信号源，并运行 Signal Path Compensation (信号路径补偿)程序(见下一步)。

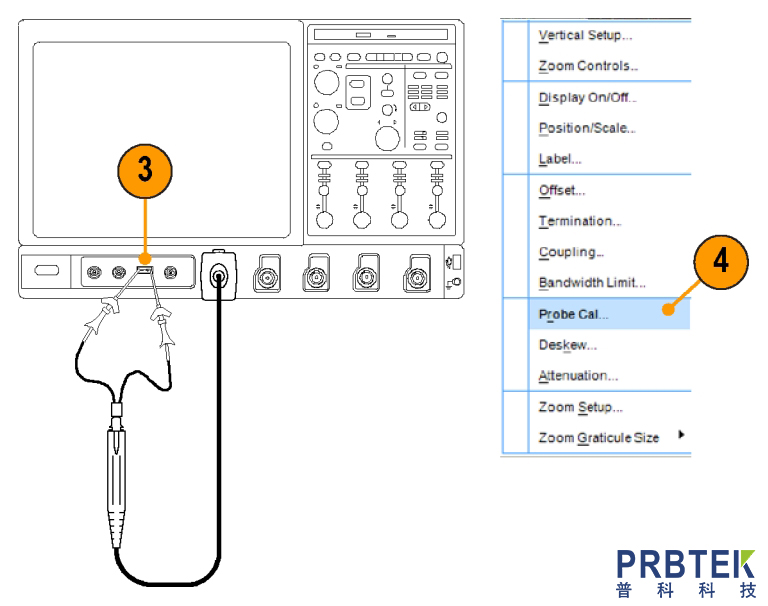

　　3. 将探头连接到 PROBE COMP(探头补偿)连接器，如下所示。

　　4. 选择 Vertical(垂直)菜单中的 Probe Cal(探头校准)。

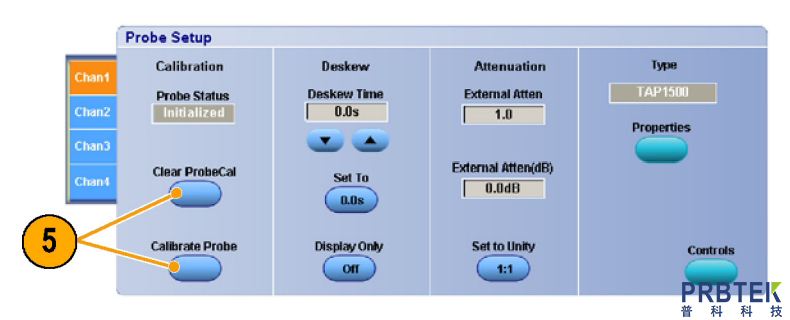

　　5. Probe Setup(探头设置)屏幕出现时，请选择 Clear ProbeCal (清除探头校准)，然后选择 Calibrate Probe(校准探头)。探头校准例行程序开始运行。 例行程序运行完成后将显示通知。请关闭通知，开始使用探头。
