知用CYBERTEK光隔离电压探头OPL6035的使用操作步骤

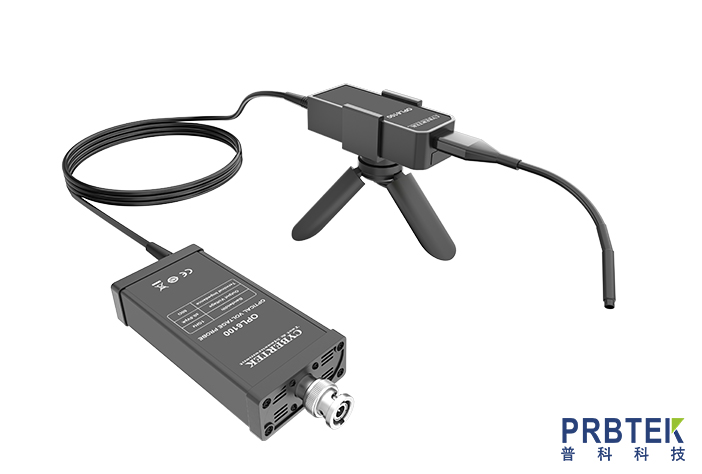

　　OPL6000 系列激光供电光隔离探头，是具有超高共模抑制比的光纤隔离电压探头。传统差分探头的共模抑制比在高频段下降很快，导致准确测量高共模干扰电压下的小电压信号波形极其困难(比如测量半桥电路上管的驱动电压)。OPL6000 釆用了高性能的激光器光纤信号传输系统，从而在整个工作带宽内具有超高的共模抑制比，可以帮助客户用很低的成本完成这类挑战性的测量。

　　应用:

　　可广泛用于开关电源﹑电机驱动器、新能源逆变器、变频器﹑照明电源﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

　　浮地信号测试

　　测量 Si/SiC/GaN 等功率器件的栅极电压驱动

　　高共模电压情况下的差模小信号测量

　　注意事项：

　　切勿在光缆上压制重物，避免光缆受力。

　　请勿挤压、卷曲或猛烈弯曲光缆。光缆的弯曲直径大于 10 厘米。

　　请勿在光缆上进行扭结或打结。勿拉动或猛拉光缆，特别是在有扭结或打结的情况下。

　　请勿使“电→光”发射器和“光→电”接收器跌落，这可能导致内部光学部件损坏和错位。

　　避免挤压光缆，如不小心用椅子轮子碾压电缆或将重物跌落到电缆上。

　　不使用时，请将光隔离探头按出厂方式存放在随附的手提箱中。

　　每次使用前，请仔细检查光缆是否有损坏，如被撕裂或其他缺陷，请立即停止使用。

　　操作步骤:

　　请使用本公司标配的适配器和供电线。

　　测试前用户应估计被测电压幅值，插入合适的衰减器。

　　接上示波器，主机上电，开始自动校准调零，时间大约 20 秒。(环境温度以及主机温度不同，时间可能有差异，)。

　　根据衰减比设置好示波器或者其它测量仪器的衰减比例;根据被测电压的大小，调整好示波器的灵敏度。

　　测试时探头前端盒应尽量架空，尽量远离高压脉冲电路以减小对探头的干扰。

　　由于探头前端是和被测电路的高压直接相连的，所以测试完毕后必须先关闭被测电路电源，然后才能取下探头。
