如何偏移和校正示波器电压探头和电流探头?

　　当使用电压探头、电流探头等不同类型的示波器探头进行测量时，需要对探头进行偏移校正。

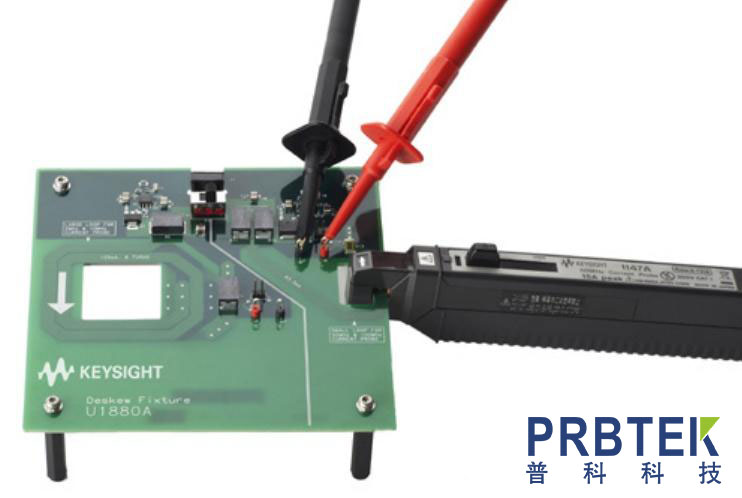

　　图1keysighto180A偏移校正夹具

　　偏移校正非常重要，因为晶体管开关开关和关闭之间的纳秒差可能会导致功率和能量损耗测量的大误差。推荐的U1880A偏移校正夹具(图1)可以消除不同探头的传输延迟差异，提高开关电源的测量精度。

　　快速偏移校正步骤：

　　1.用U1880A功率测量偏移校正夹具的USB电缆连接偏移校正夹具和示波器背面的USB端口。

　　2.按下前面板[DefaultSetup]键。

　　3.按下前面板[Analyze]按键，然后按Features功能键，选择Powerapplication。

　　4.按Analysis功能键，然后选择PowerQuality。

　　5.按Signals功能键，然后按Deskew功能键。请注意，使用Currentharmonics和Switchingloss测量菜单也可以调用自动偏移校正功能。

　　6.如图2连接图所示，偏移校正夹具上的S1开关设置为“小环路”。

　　7.将N2790A高压差分有源探头连接到示波器通道1输入、J6(红色引线至红色测试点)和J7(黑色引线至黑色测试点)，如连接图所示。

　　8.使用电流探头连接示波器通道2输入和“小环路”。请参考偏移校正夹具的指示方向(电流流向电路板顶部)。

　　9.按下示波器的AutoDeskew功能键。

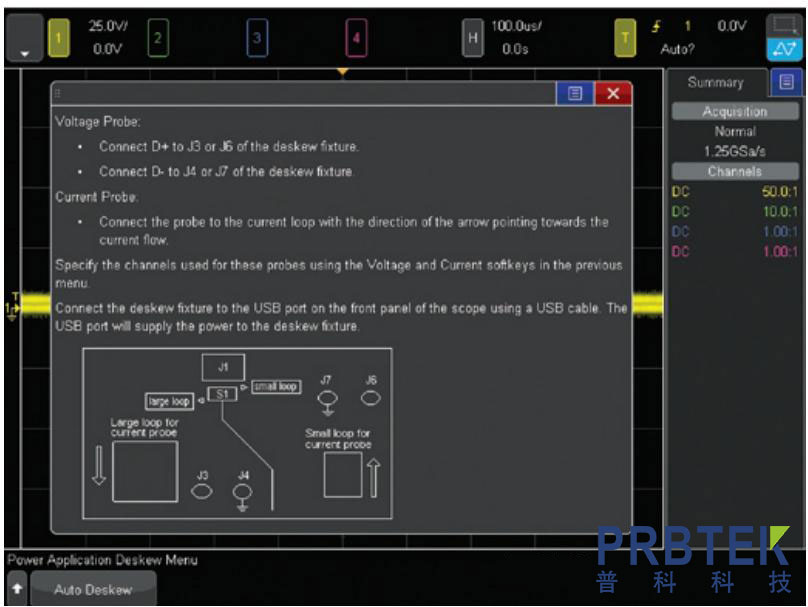

　　图2：偏移校正连接图

　　自动偏移校正完成后，示波器显示应与图3相似。

　　图3：电压探头与电流探头自动偏移校正后的偏移校正显示

　　偏移校正因数将保留在通道2探头设置菜单中，不易丢失。

　　您可以手动更改偏移校正因数，或者在示波器中[Save/Recall]菜单中执行“工厂默认设置”操作，重新设置为零。

　　执行标准的前面板[DefaultSetup]操作不会重新设置偏移校正因数。
