如何对示波器电压探头和电流探头进行偏移校正

　　使用电压探头和电流探头等不同类型的示波器探头进行测量时，对探头进行偏移校正是十分必要的。

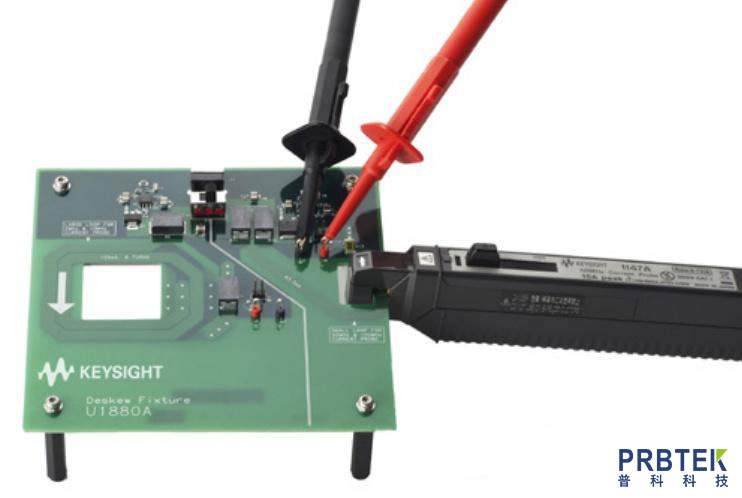

　　图1 Keysight U1880A 偏移校正夹具

　　偏移校正十分重要，因为对于开关损耗测量，晶体管开关打开和关闭相之间纳秒的差异有可能造成功率和能量损耗测量出现大的误差。自动偏移校正程序使用推荐的 U1880A 偏移校正夹具 ( 图 1)，可消除不同探头的传播时延差异， 提高开关电源测量精度。

　　快速进行偏移校正步骤：

　　1. 使用 U1880A 功率测量偏移校正夹具 的 USB 电缆连接偏移校正夹具和示波器背部 的 USB 端口。

　　2. 按下前面板的 [Default Setup] 键。

　　3. 按下前面板的 [Analyze] 键，然后按下 Features 功能键并选 择 Power Application。

　　4. 按下 Analysis 功能键，然后选择 Power Quality。

　　5. 按下 Signals 功能键，然后按下 Deskew 功能键。注意，使 用 Current Harmonics 和 Switching Loss 测量菜单也可以调 用自动偏移校正功能。

　　6. 如图 2 连接图所示，设置偏移校正夹具上的 S1 开关为“小 环路”设置。

　　7. 将 N2790A 高压差分有源探头分别连接示波器通道 1 输入 以及 U1880A 偏移校正夹具上的 J6( 红色引线至红色测试 点 ) 和 J7( 黑色引线至黑色测试点 )，如连接图所示。

　　8. 使用电流探头连接示波器通道 2 输入与“小环路”，请参照偏移校正夹具的指示方向 ( 电流流向电路板顶部 )。

　　9. 按下示波器的 Auto Deskew 功能键。

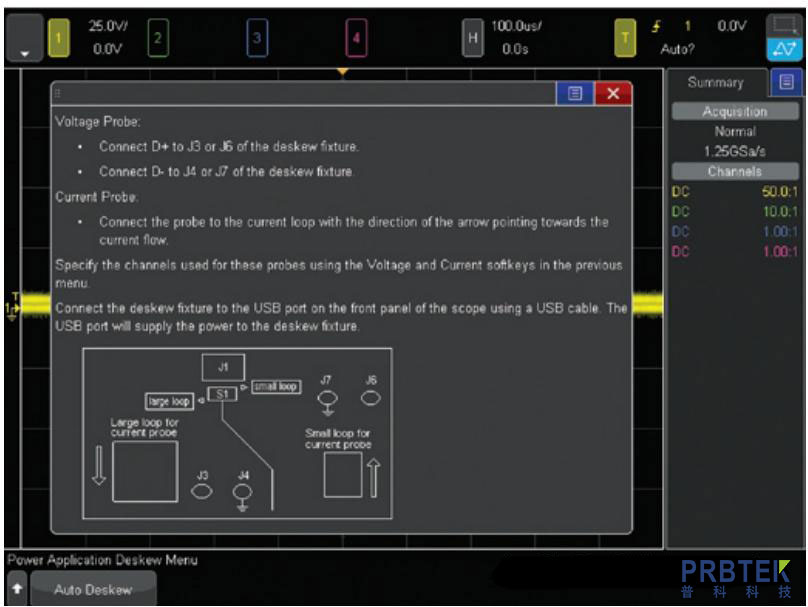

　　图 2：偏移校正连接图

　　完成自动偏移校正后，示波器显示应与图 3 类似。

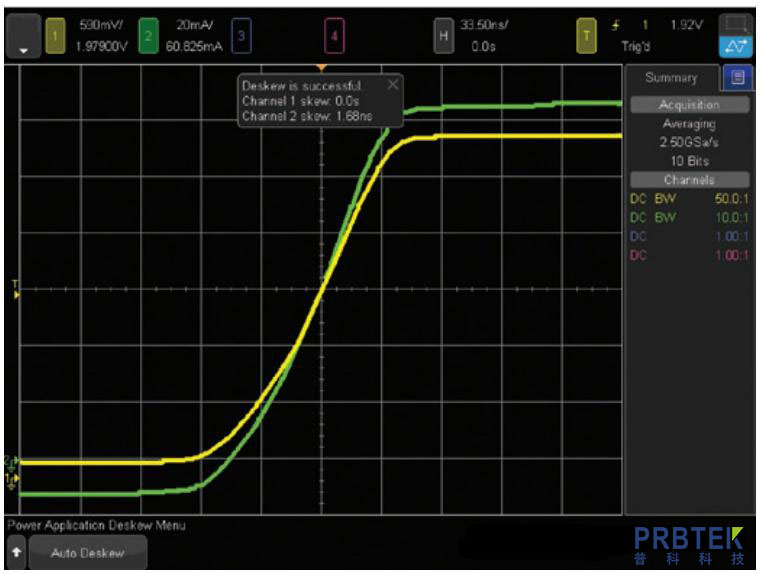

　　图 3：完成电压探头和电流探头间自动偏移校正之后的偏移校正显示

　　偏移校正因数将保留在通道 2 探头设置菜单中，不易丢失。

　　您可以手动更改偏移校正因数，或在示波器 [Save/Recall] 菜单中执行“工厂 默认设置”操作，将其重新设置为零。

　　执行标准的前面板 [Default Setup] 操作不会重新设置偏移校正因数。
