LeCroy力科ZS4000示波器电压探头产品简介及其特征

　　LeCroy力科ZS系列高阻抗主动探针

　　ZS系列探头是高阻抗、低电容有源探头，可在4GHz范围内保持高信号保真度。小巧的外形和种类繁多的附件确保ZS探头能够满足每一项艰巨的探测挑战。

　　主要特征：

　　易于使用,与示波器相结合

　　高信号保真到4千兆赫带宽

　　低电路负载-高输入阻抗和低电容

　　输入动态范围

　　1M型输入电阻

　　0.6 pF (4 GHz)的输入电容

　　+12V偏移范围

　　程序接口

　　各种各样的提示和线索

　　高阻抗降低全示波器带宽的电路负载

　　工程师通常必须探测高信号保真的高频信号.高输入R和C的典型无源探针在较低频率下提供良好的响应,但在较高频率下不适当地加载电路,并扭曲信号。ZS系列的特点是既高输入R(1MON)和低输入C(0.6P),以减少整个探测器/示波器带宽的电路负载。ZS4000是2.5千兆赫和4千兆赫示波器的理想选择。

　　各种不同任务的探测提示

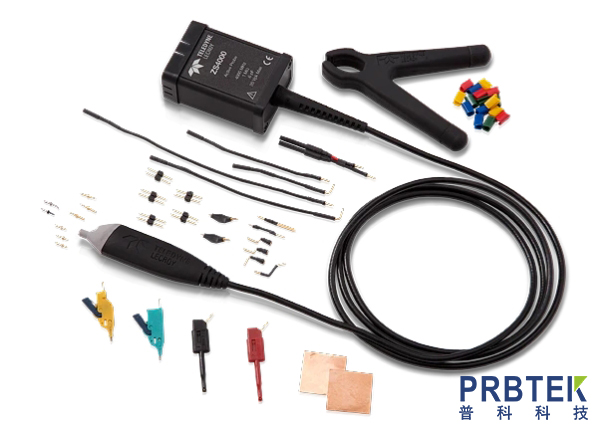

　　ZS系列探测器的小形状因素和广泛的标准和可选尖端配件,确保了该探测器能够满足任何困难的探测挑战。各种弹性引线和夹,如直角引线、Y型适配器和皮钩,也可用于距离较远的探测测试点。

　　创新的接地提供最高的信号保真度

　　保持地面环路短对消除高电感对信号的影响至关重要。ZS系列探针提供了几种接地功能,通过消除该环路对信号的影响,提供最高的信号保真度。

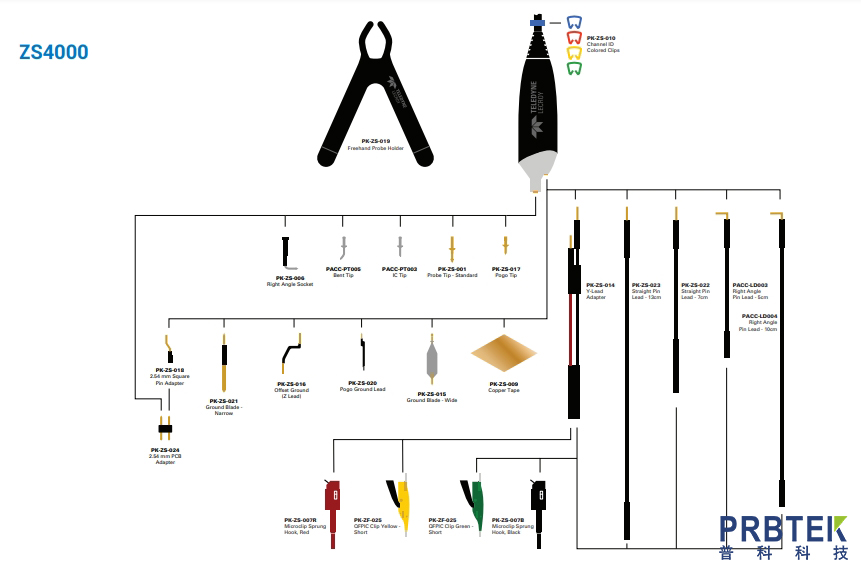

　　zs4000探头附件示意图:
