示波器的探头补偿方法

　　当示波器更换新探头或探头长时间未使用时，我们应该对探头进行补偿校准。

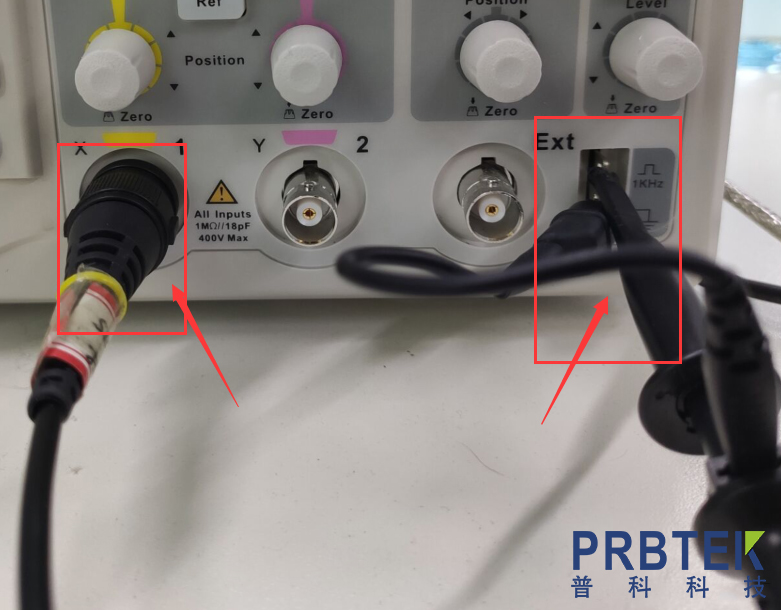

　　示波器一般都会输出一个1KHz，5V(或以下)的方波信号，该信号用作探头补偿校准。该信号常用一个方波符号加一个接地符号标示。我们可以将这个信号作为信号源。启动示波器，按下图所示，把探头的BNC接至通道1，另一端接到方波信号输出端口。

　　将示波器的档位拨动到x10档位，X1档位无需补偿,也不能补偿.

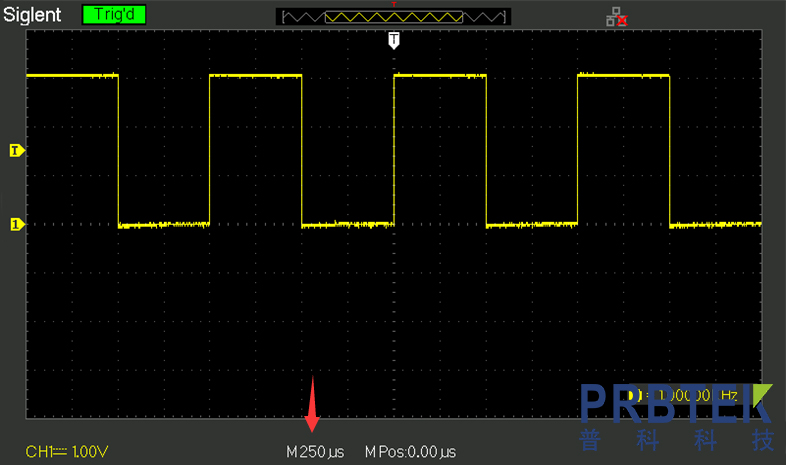

　　按下auto键，然后将时基调整到250us左右，得到下面的图像

　　当出现以下两种情况时，说明探头补偿不正确，需要使用“调节棒”对探头上的补偿电容进行调节。

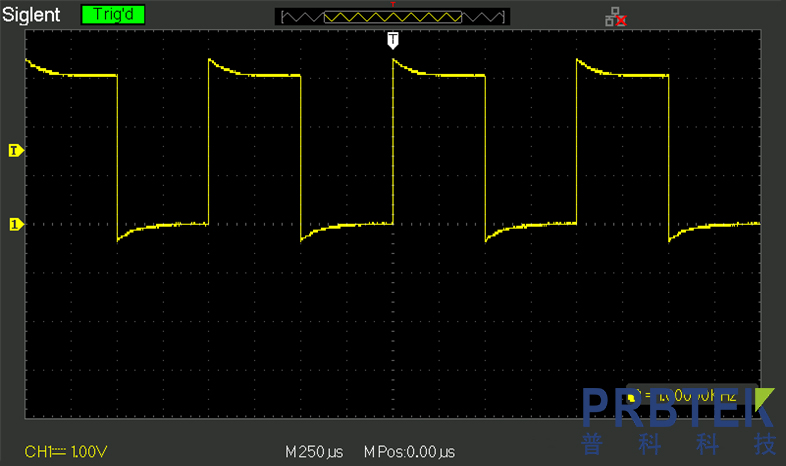

　　过补偿：

　　欠补偿：

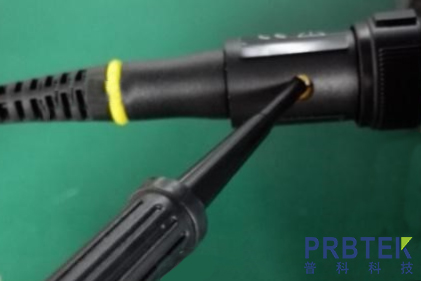

　　用调节棒拧动探头螺丝孔内的螺丝，调节补偿电容，以得到正确波形。

　　在这里

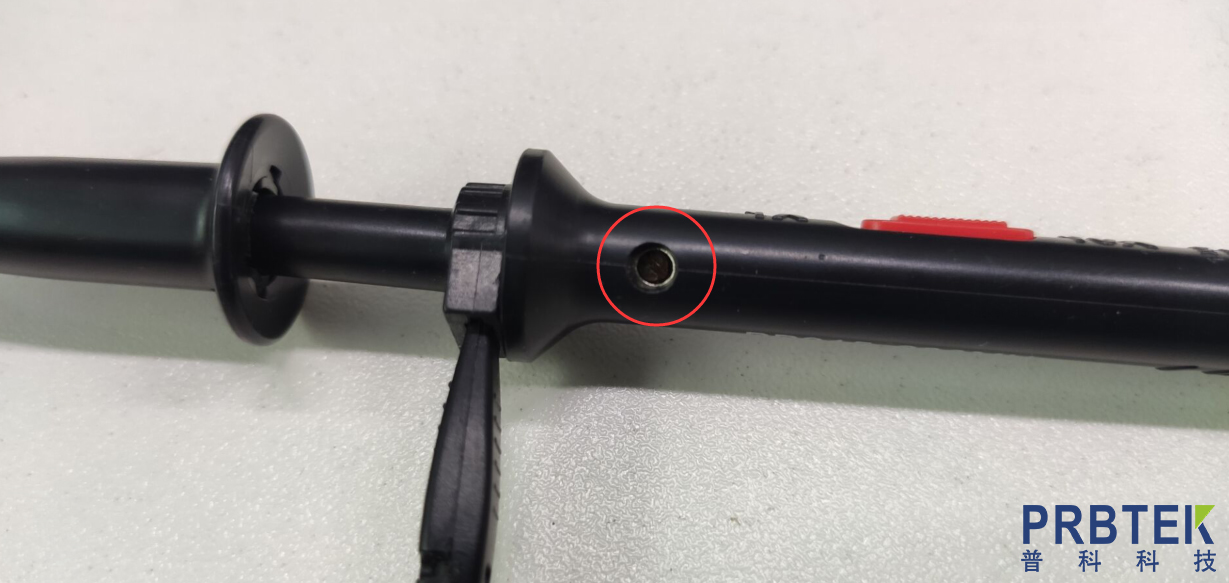

　　也有的探头将其设置在探测头一端，如下图：

　　注意事项：

　　1、必须用无感螺丝刀(非金属 非导电 非导磁)，一般探针里有配该工具(找不到就用塑料或者木头削一根);

　　2、调节的元件是一个可调电容，部分探针不能进行360°旋转，因此不要太用力。
