North Star北极星高压探头的产品使用说明

　　North Star HighVoltage开发和制造高压探头，定义了高压测量领域的最新技术。我们还开发和制造用于关闭管子的支持电路，包括闸流管和点火管(闸流管驱动器和点火管驱动器)。

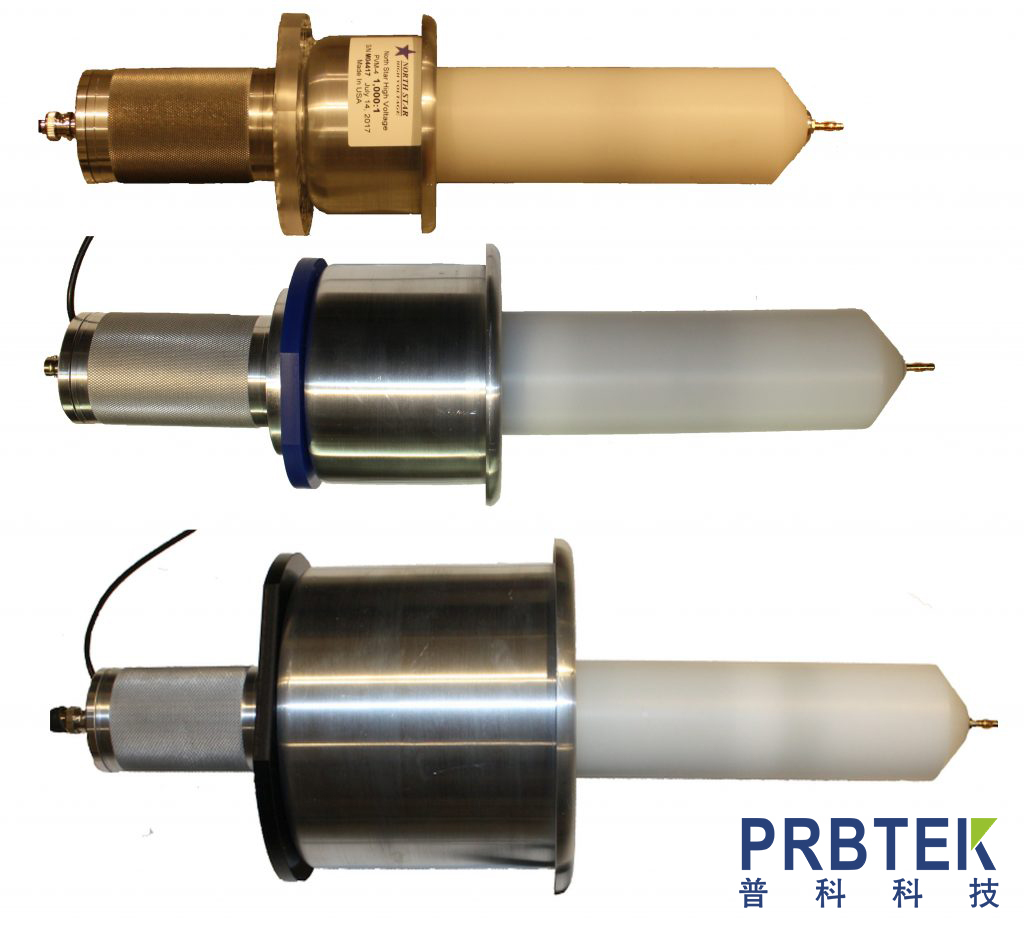

　　North Star生产两种主要类型的高压探头-专为便携性和宽带宽而设计的PVM系列，以及专为长寿命和准确性而设计的独立式VD系列。两种类型的探头均可与1兆欧输入示波器(标准)或各种输入阻抗的仪表一起使用(订购时指定仪表类型)。这些探头还提供适用于OEM 应用的“裸机”版本。请参阅有关高压探头的更多信息。

　　高压测量有各种不同的要求，我们的PVM 系列和VD系列探头专为满足大多数这些要求而设计。PVM 探头专为宽带宽和便于携带而设计，适用于必须进行各种测量的情况。VD 系列探头设计用于较高电压范围以及需要物理稳定性的场合。

　　探头的设计是独特的。探头经过完全调整，无需在现场进一步调整探头。探头内部的杂散电容已在工厂校准。独特的导体布置可最大程度地减少邻近效应造成的杂散电容。

　　整个探头均使用低温和电压系数低的电阻器和电容器，以提供最大的测量精度。该探头具有坚固的尼龙外壳，并充满介电油，以实现最大的高压稳定性。

　　我们的PVM 系列探头在订购时可提供10001或20001校准系数。

　　电压探头规格

　　PVM 系列便携式高压探头，高达 60 kV DC

　　PVM 系列高压探头专为一般用途而设计，具有出色的高频响应。这些探头的应用范围从汽车点火到准分子激光系统测量再到 EMI测量。它们已在工厂校准，无需调整。一般来说，探头话用于1兆欧示波器，但我们还提供一个可选开关，可以补偿各种测量仪器，例如10兆欧表。这些装置适用于对便携性和易用性至关重要的广泛应用。

　　VD 系列高压探头60至300 kVDC

　　VD 系列高压探头是落地式高压探头，专为坚固耐用的日常使用而设计。它们的应用范围很广，从电视显像管制造到雷达再到先进粒子加速器应用。使用具有极低电压电阻系数的电阻器，并且所有电容器均经过温度、频率和电压稳定，以实现最佳性能。所有探头均标配有场定义环形线圈，以最大限度地减少邻近效应(杂散电容)并最大限度地提高测量的可重复性。高低频校准在发货前经过仔细匹配。甚高频电缆效应也得到了仔细补偿，因此即使电缆长度超过脉冲持续时间也可以进行精确测量。
