CYBERTEK高频交直流电流探头CP8050A产品说明及其使用注意事项

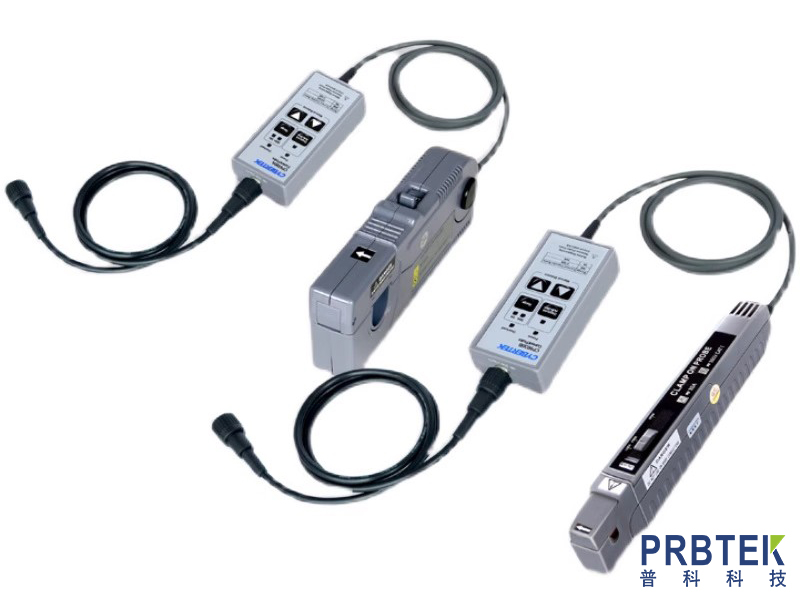

　　CP8050A 电流探头是一款是一款能够同时测量直流和交流的高频电流探头。

　　一、产品特点

　　>其特点包括:高带宽，可准确快速捕捉电流波形

　　>高精度，在电流测量量程范围内，精度高达 1%，满足大部分测试领域的需要

　　>两个量程可供选择，方便小电流测量

　　> 自动消磁调零功能，使用方便;

　　> 声光过流报警功能，提醒量程切换

　　>电子轻触式按键设计，使用寿命更长

　　>标准的 BNC 输出接口，可匹配任何厂家示波器

　　二、产品概述

　　>CP8050A钳口可夹住直径达5mm的导线

　　>可以测量 50A 的连续电流和 75A 的峰值电流，提供 50MHz带宽

　　>探头具有 50A(10X)和 7.5A(1X)两个量程可选择，7.5A(1X)量程特别适用于小电流测量，分辨率高达 1mA

　　三、应用

　　电源(开关式和线性)设计

　　LED照明设计

　　电动汽车设计

　　新能源

　　变频家电

　　电工实验

　　半导体器件设计

　　逆变器/变压器设计

　　电子镇流器设计

　　工控/消费电子设计

　　发动机驱动装置设计

　　电力电子和电力传动实验等

　　通运输系统(电动车辆、机车、航空电子设备等)设计

　　四、操作使用时的注意事项

　　该机器的输出终端设置在内部，使用示波器时，请选择高输入电阻的(1MΩ)。若输入电阻为50Ω，则不能正确测量。

　　确保被测电流不要超过最大电流。超过额定值，磁芯会饱和。磁芯饱和会导致在饱和的过程中发生波形部分被削掉，过大的冲击电流，甚至会导致磁芯无法正确消磁，需重新调零。

　　插入电源后，本机器因自身发热等影响，有可能会有偏差，但大约30分钟后会基本稳定。

　　变压器、大电路等强磁场，无线电等强电流靠近时，有可能导致无法正常测定。

　　电压会因为周围温度等生偏差，所以在连续测定时必须注意。

　　有时被测电流的频率，会导致共振音的产生，这对测定没有影响。

　　会因被测导体在传感器头内的位置不同而产生影响，请把被测导体调至传感器头内中央位置。

　　测定时把开关控制杆推至“unlock”标志消失为止。确认控制杆锁定，整体部分确实关闭。如果整体部分没有确实关闭的话，将不能正常测定。

　　若在高频率领域，插入电路的高电位测的话，有可能会受到噪音影响，必要时可限定波形观测器的频段，或请插入低电位侧。

　　拔出输出端子时，请在解锁后，拔出连接器，未解锁硬拽或硬拉电缆的话，输出终端会受损。

　　输入BNC端子以外的输入端子时，请注意输入端子的极性。

　　持续最大输入范围是由机体自身发热后温度上升形成的固定值，请不要输入超出该固定值的电流，可能会损害机器。

　　持续最大输入范围会因测定电流的频率不同而不同。超过最大电流连续使用会导致探头烧毁。

　　当持续输入超出最大输入范围的电流时，会因传感器的发热，启动内部保护功能，变得不能正常输出。请立即停止输入电流，需要充分冷却后，才能进入下一次的正常运作。

　　如果在高温下，会因为内部过电流保护回路，通过持续最大输入范围以下的测定电流使得保护回路运作。

　　当连接输入超出最大输入范围电流时，让保护功能频繁运作，有可能会损害机器。

　　打开整体部分时，必须通过开关控制器进行操作。

　　在锁住(LOCK)状态下，请不要按下图方向，往整体部分上施加压力。以上内容由普科科技/PRBTEK整理分享， 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售，涵盖产品包含电流探头、差分探头、高压探头、无源探头、电源纹波探头、柔性电流探头、近场探头、逻辑探头、功率探头和光探头等。旨在为用户提供高品质的探头附件，打造探头附件国产化知名品牌。更多信息，欢迎登陆官方网站进行咨询：http://www.prbtek.cn
