EM5030近场探头+EM8020A/B 放大器在电磁场测量中的应用

　　CYBERTEK近场探头套件主要用于电子产品的电磁场测量，实现干扰源快速位，多种形状的探头，宽频率范围，可以完成多种的电磁场测试任务。广泛应用于检测器件或者是表面的磁场方向及强度;机箱、线缆、PCB模块等磁场泄露情况;甚至可以到IC引脚以及具体的走线，从而判断干扰产生的原因，提高产品设计水平，缩短产品开发周期。

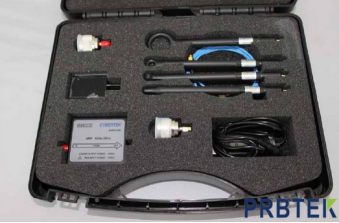

　　(EM5030 近场探头+EM8020A/B 放大器)专为近场测试设计的探头,适用于电子产品的电磁场测量。

　　一、为什么要近场测量

　　在EMC 测试认证标准中，是远场测量，远场测试只是能给出频率信息。显示各个频点的辐射强度，但是没有给出具体的位置信息。为了通过测试，如果没有目的的对电路进行更改，将会花大量的时间，精力，经费。加长了产品的研发周期。所以必须对产品的辐射根源进行排查，这样就要用到近场探头来具体定位干扰源，后级接放大器，可大大提高测试灵敏度。

　　二、CYBERTEK 近场探头套件特点

　　1. 宽频率范围，多种形状的探头，可以完成多种的电磁场测试任务。

　　2. 通过移动探头可以检测出磁场的方向和分布，适用于机箱线缆电磁泄露，IC 引脚区域，EMC 器件等的磁场检测。

　　3. 无源探头，可以直接连到频谱分析仪或者示波器的50 欧姆输入端，方便检查使用不同手段对磁场或者电流的变化。如果应用场合的信号比较弱，可在后级增加EM8020A/B 放大器，增益约20dB/30dB，提高系统测试灵敏度!

　　4. 探头轻巧，使用方便。

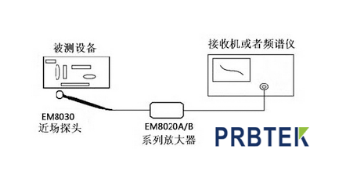

　　三、测试示意图

　　CYBERTEK EM8030 近场探头测试频率可达3G，在产品的开发期间可用探测PCB 的磁场变化情况。如电动机磁场辐射强度很强，可以不加放大器。示意图如下：

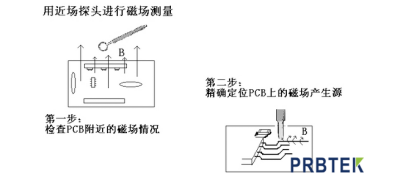

　　四、测试方法

　　第一步利用EM8030-1 或者EM8030-2 检测大概磁

　　第二步利用EM8030-3 或者EM8030-4 实现准确定位，示意图如下：

　　五、应用案例(开关电源)

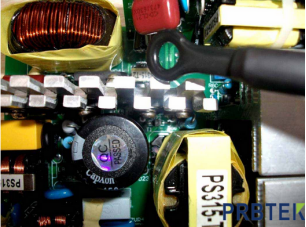

　　第一步：利用EM8030-1 探测PCB 某处磁场大概强度

　　从图上可以看到：10MHz 附近70MHz 附近107MHz 附近有较强的磁场辐射

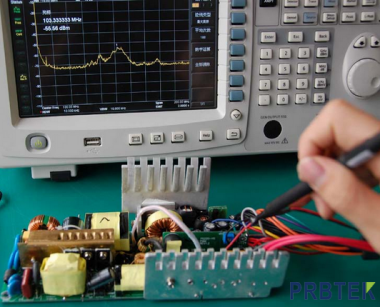

　　第二步利用EM8030-3 进一步定位(发现探头附近有两个很长的引线，探测这两根线)

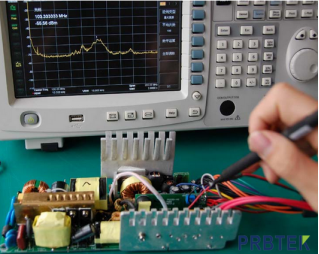

　　上图看到探测到的这根线(该线为电池供电时的初级线圈)辐射比较强，频率在10MHz 附近和70MHz 附近!

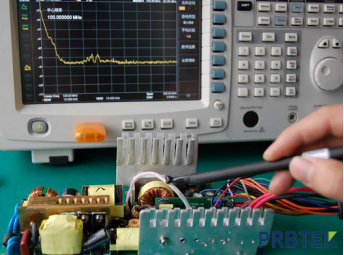

　　上图看到探测到的这根线(电压输出线)在频率107MHz 的辐射比较强(上图中的10MHz 处点辐射也很强，后来发现是频谱仪的问题)通过以上两步基本查到了不同频率点的辐射源，下面的问题相对就比较容易了!当然我们可以看到上图的信号比较微弱，这时可以使用EM8020A/B 放大器，测试效果如下：

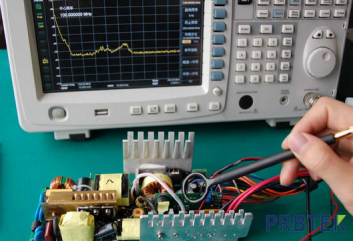

　　上图看到加放大器后，看到测到的辐射强度明显增加，灵敏度提高很多!
