CWT系列大电流柔性交流探头的特点及应用

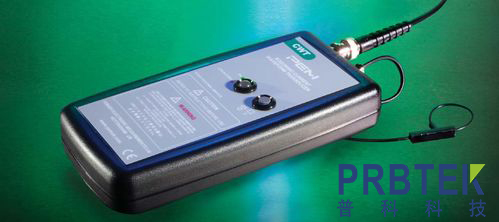

　　CWT系列交流电流探头是PEM公司生产的一种具有高带宽、大电流的交流电流探头，基于CWT系列纤细、柔性、夹式环形线圈，具有准确捕获快速开关电流波形的能力，无论是正弦、准正弦还是脉冲，是用于电力电子开发工作的理想探头。

　　产品特点：

　　•测量范围：300mA~300KA

　　•典型带宽：0.1Hz~16MHz

　　•在正常工作温度范围内，直流偏置≦2mV

　　•纤细、柔软的高性能感应套环：线圈长度300mm~1000mm，也可以根据客户需求定制;

　　•探头可以轻易的进入密闭空间

　　•强大的锁定“夹入”机制

　　•几乎为零的干扰：在测量过程中，电路负载只有几pH

　　•线圈峰值电压隔离能力达10kV

　　•瞬时±6Vpp输出，可以直接与示波器、数据采集器、数字式电压表、功率记录仪连接

　　•CE认证

　　•读数精度±1%

　　实际应用：

　　•监测半导体开关的电流波形

　　•电力电子设备的维护和改善

　　•检测高频正弦波电流波形

　　•测量漏电流及电路断路器的断路电流

　　•测量脉冲电流

　　•测量加载在直流高电流中的交流电流

　　•测量电流中的谐波成分

　　•测量三相电供电系统中的信号电流或接地漏电电流
