北极星高压探头使用中的10个常见问题分享

　　1、北极星探头是电阻式还是电容式?

　　探头是电阻(用于低频和直流)和电容(用干高频)的并联组合。附加组件可补偿杂散电容以及电阻器和电容器之间的电容。

　　2、北极星探头可以与示波器和仪表一起使用吗?

　　如果购买了开关选件，则探头通常可与示波器和仪表一起使用。此选项可确保要使用的两个设备的输出阻抗匹配。在许多情况下，客户可以在其仪表上并联一个电阻，以获得正确的直流响应。例如，对于一个10兆欧的输入表，一个并联的1.111兆欧电阻会产生探头设计用于的1.000兆欧输入。

　　3、如何检测高电流失真?

　　通过断开探头输入，但保持接地不变，可以检测到高电流失真。如果在断开的探头上检测到没有输入信号的信号，则可能存在高电流失真。

　　4、大电流如何使任何电压探头上的电压波形失真?

　　在某些高电流电路中，主脉冲或交流电流的一部分将通过高压探头(任何高压探头)的接地屏蔽返回。这通常是不希望的，并且通常导致使用屏蔽室或封闭空间。信号可能会加到V=Ishield*Rshield(Ishield是沿探头接地流动的电流，Rsheild是探头外屏蔽的电阻)之类的信号。例如，我们的标准15英尺电缆的编织电阻为6毫欧。如果沿该电缆返回100A，则看起来像是0.6V或600V输入信号。

　　在某些情况下，电感的作用与电阻相同。

　　注意:大电流应返回电压源。如果它们通过计划外的路径返回(如探针)，则也可能会导致其他仪器出现问题。探针旨在以最小的方式干扰电路，并且如果接地屏蔽层上有大电流，则探针正在干扰电路。

　　5、探针电阻应如何安装?

　　探针的插头应直接插入香蕉柄的手柄附近(探针电阻两端都有香蕉插头)。请勿旋转探头尖端-它可以直接安装。

　　6、为什么探头端接1兆欧示波器输入阻抗?

　　较低的输入阻抗将导致过多的电流消耗或信号太少(100Megohms/50ohms=2Million:1或25kV在50kV测量电压下)。

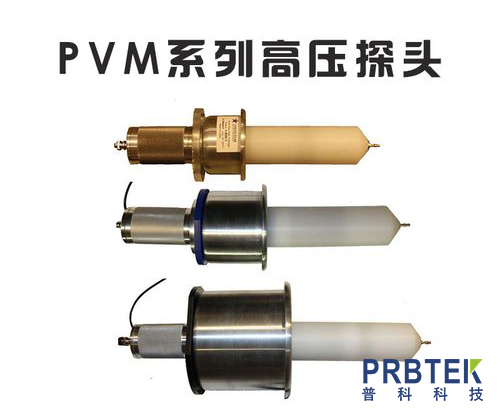

　　7、为什么PVM-1-PVM-6上的电阻器附有香蕉插头?

　　该电阻器是阻尼电阻器，可抑制>120Mhz频率下的谐振。电阻器在很高的连续频率下可能会发生故障，因此很容易更换。此组件的故障很少见，但确实会发生。电阻应压入和压出，并且不得旋转。如果香蕉插头被绑住，则探针尖端可能会过度旋转，从而导致泄漏并破坏内部连接。

　　8、为什么不依靠有源探头呢?

　　放大器只能使信号失真，因此放大器的信号保真度始终受到损害。放大器在高压瞬变附近也容易发生故障。

　　9、为什么不端接探头，以便它们可以使用50欧姆示波器输入操作?

　　端接50欧姆的无源探头(在10000:1时)的电阻为500,000欧姆。在(例如)50kV时，电流消耗为0.1A，功率消耗为5kW。50欧姆的电阻太低，无法测量任何具有高占空比的信号。

　　10、为什么不自己使用电阻探针?

　　纯电阻探头会受到杂散电容的影响，从而使信号失真。例如，对于时间标度=400兆欧*2pf=800微秒，具有2pf杂散电容的400Megohm电阻会发生失真。即使是带有100k电阻的纯脉冲探头，也会在2pf*100k=200ns的时间尺度上发生失真。
