高压探头是隔离探头吗?

在电力电子、新能源、工业变频、开关电源测试场景中，高压探头是测量高压信号的核心工具，而隔离探头是保障测量安全、规避干扰的关键设备。很多从业者极易混淆二者概念，普遍存在“高压探头就是隔离探头”的认知误区。事实上，高压探头不等于隔离探头，二者是功能分类与结构特性的交叉关系，并非等同关系。部分高压探头具备隔离能力，属于广义隔离探头，而普通高压探头无隔离功能，同时专业级完全隔离探头也并非全部用于高压测量。本文将从定义原理、分类差异、性能特点、应用场景四个维度，清晰厘清二者的核心区别与关联。

一、核心定义：两类探头的划分逻辑完全不同

想要分清二者，首先要明确二者的分类标准，这是所有差异的根源。

高压探头是按「测量量程」划分的功能类探头。它的核心定位是适配高电压测量场景，专门用于采集普通无源探头无法承载的高压信号，只要量程可达数百伏、数千伏，均可统称为高压探头。市面上常见的高压探头主要分为两类：普通高压无源探头、高压差分探头。其核心评判标准是耐压量程，和是否具备隔离结构、隔离能力没有必然关联。

隔离探头是按「电气结构」划分的安全类探头。它的核心定位是实现测量端与设备端的电气隔离，通过特殊结构切断输入、输出之间的导电回路，阻断地环路干扰，同时保护示波器、工控设备及操作人员免受高压击穿伤害。其核心评判标准是是否存在电气隔离屏障，和测量电压高低无关，低压、高压场景均可使用隔离探头。

简单总结：高压探头看“能不能测高压”，隔离探头看“能不能电气隔离”，二者维度不同，无法直接等同。

二、深度拆解：高压探头的隔离属性差异

并非所有高压探头都具备隔离能力，不同类型高压探头的隔离特性天差地别，这也是大众认知混淆的核心原因。

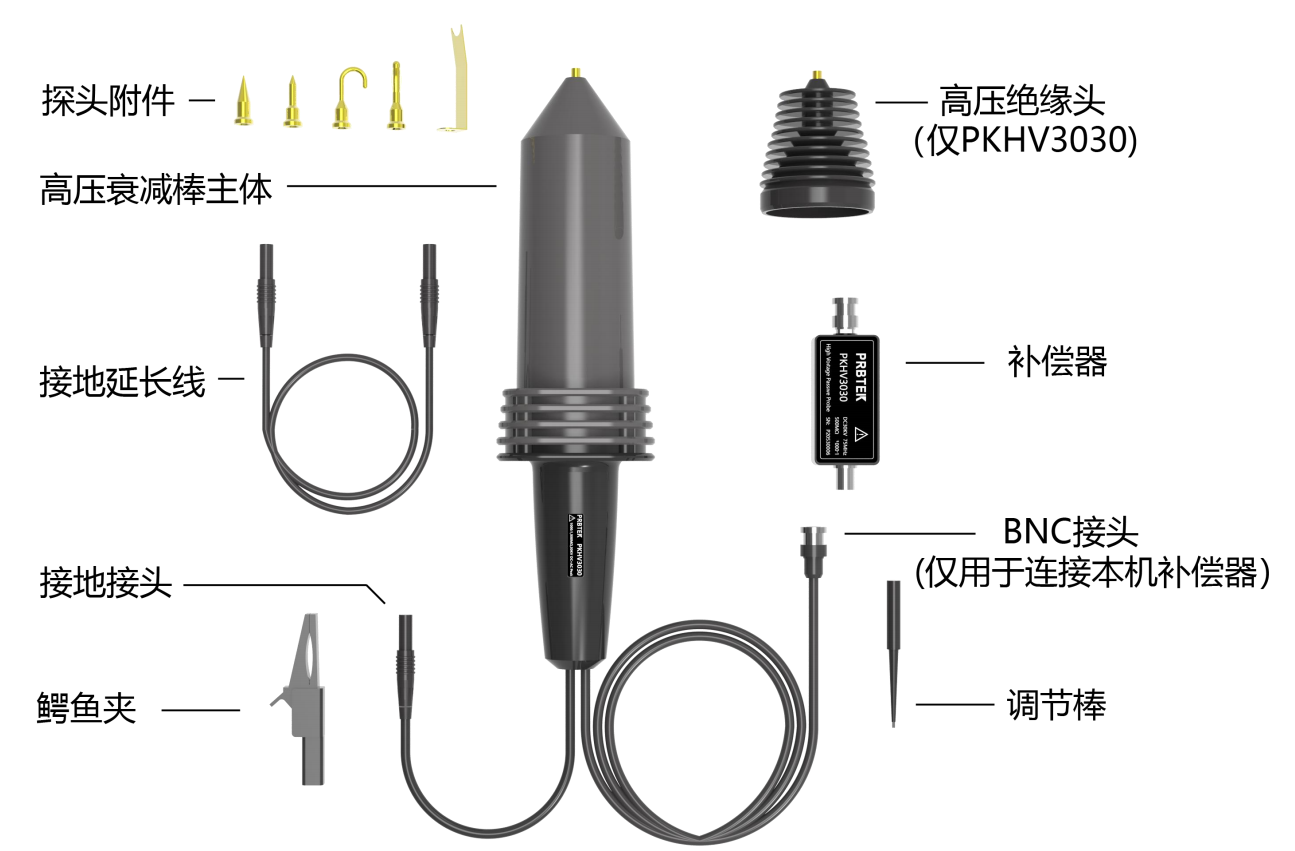

1. 普通高压无源探头：无隔离能力，绝非隔离探头

这类探头结构简单、性价比高，是基础款高压测量工具。其内部仅通过电阻、电容分压降压，测量端与示波器端存在直接电气连接，无任何隔离屏障。测量时必须严格依赖共地环境，探头地线与示波器地线、被测设备地线必须保持一致。

一旦测量浮地高压信号、高频高压信号，或是地线存在电位差，极易形成地环路电流，不仅会产生严重的测量误差、波形失真，还会导致高压倒灌，击穿示波器输入端口，甚至造成人员触电事故。因此，这类高压探头完全不具备隔离属性，不属于隔离探头。

2. 高压差分探头：有限功能隔离，属于广义隔离探头

高压差分探头是工业高压测试的主流选型，也是大家口中“高压隔离探头”的主要指代。它摒弃了普通探头的单端测量模式，采用差分放大电路架构，通过差分运算提取有效信号、抑制共模干扰，具备有限电气隔离能力。

相较于普通高压探头，它可以脱离严格共地限制，测量浮地高压、不对称高压信号，能够规避大部分常规地环路干扰，兼顾高压测量与基础安全防护，因此在工程领域被默认归为隔离探头。但需要明确的是，其隔离是电路级有限隔离，输入端与输出端仍存在微弱电气关联，并非完全物理隔离。在超高共模电压、强电磁干扰、高频高压场景下，仍可能出现信号失真、隔离失效的问题。

3. 光隔离探头：完全物理隔离，高端高压隔离方案

很多人容易忽略，专业光隔离探头是真正的完全隔离高压探头，属于高阶隔离探头。它彻底摒弃电气传输方式，通过“电-光-电”的信号转换原理，以光纤传输信号，让测量高压端与设备低压端无任何电气连接、无导电回路，实现百分百物理隔离。

这类探头不仅隔离性能拉满，共模抑制比、抗干扰能力、耐压上限远优于高压差分探头，可适配数千伏乃至上万伏超高压、高频高速、强电磁干扰的严苛测试场景，是高精度、高安全等级的高压隔离测量方案。

三、三类核心探头性能全方位对比

为直观区分不同高压探头的隔离特性与适用场景，通过核心参数对比清晰梳理差异：

四、核心结论与工程选型指南

1. 最终核心结论

高压探头不一定是隔离探头。普通高压无源探头无隔离功能，不属于隔离探头；高压差分探头具备有限隔离能力，是工程通用型高压隔离探头；光隔离探头具备完全隔离能力，是高端高精度高压隔离探头。

反之，隔离探头也不都是高压探头，部分低压光隔离、磁隔离探头，仅用于低压信号抗干扰测量，无法适配高压场景。二者是交叉包含关系，而非等同关系。

2. 工程选型黄金法则

第一，共地环境、低压静态测量、无高频干扰，选择普通高压无源探头，性价比最高；

第二，常规浮地高压、中低频电力电子测试、兼顾精度与成本，选择高压差分探头，适配绝大多数通用场景；

第三，超高压、高频高速、强电磁干扰、高精度测试场景（新能源储能、高压变频、高速开关器件测试），必须选择光隔离探头，保障安全与测量精度。

五、结论

区分高压探头与隔离探头，核心是跳出“高压=隔离”的思维误区。高压是测量量程属性，隔离是安全抗干扰属性，二者相互独立又相互结合。在实际测试工作中，只有根据场景精准区分探头特性，才能既避免设备损坏、安全事故，又保障测量数据的真实准确，这是高压测量工作中最基础也最重要的核心要点。
