高压浮地测量利器 —— 普科科技 PKDV5161 高压差分探头深度解析

在开关电源、变频器、功率电子等高压测试场景中，安全、精准、稳定的差分信号测量是研发与调试的核心需求。西安普科电子科技推出的PKDV5161 高压差分探头，凭借 1600V 峰值耐压、150MHz 带宽与完善的安全防护设计，成为高压浮地测量的优选方案，为电气功率装置的测试提供可靠支撑。

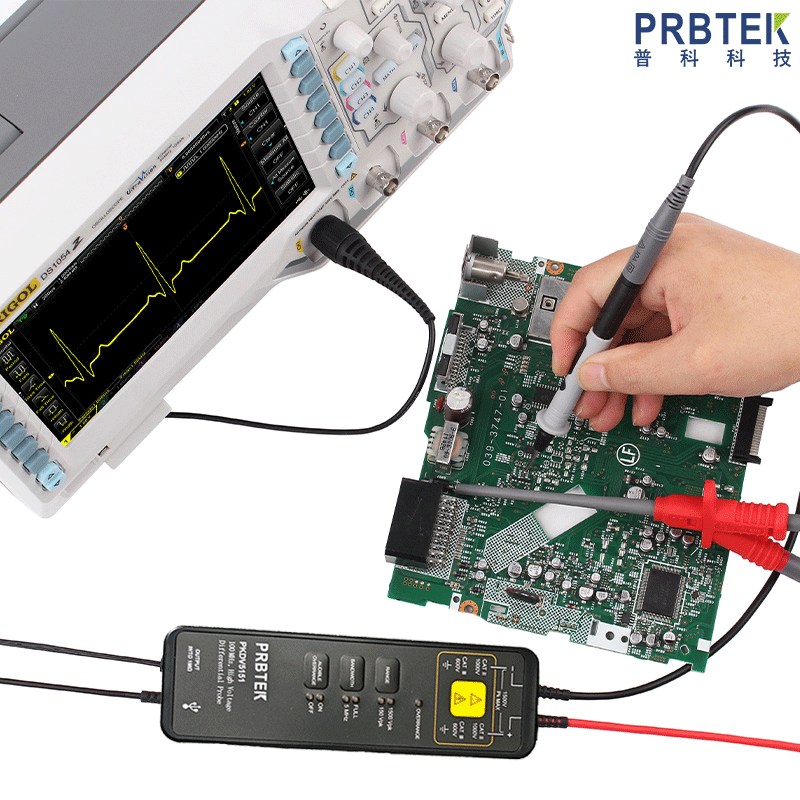

一、核心定位：专为高压差分测量打造

PKDV5161 是一款浮地测量型高压差分探头，核心解决传统单端探头无法安全测量高压差分信号、易引入干扰与接地环路的痛点。它适配全品牌示波器，支持双量程切换，兼顾小信号精度与大电压耐压，广泛用于开关电源、变频器、变频家电及工业功率装置的研发、调试与检修，满足高频高压信号的精准捕获需求。

二、硬核参数：性能拉满，覆盖主流测试需求

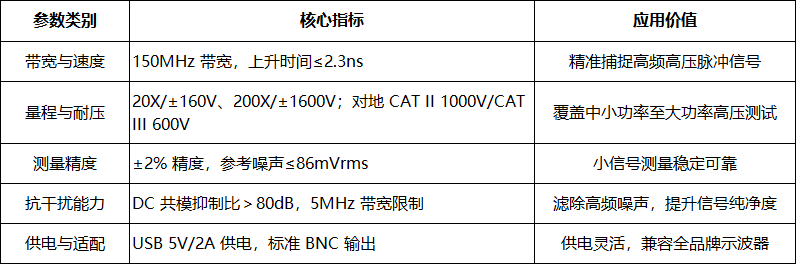

探头以高带宽、高耐压、高精度为核心优势，关键技术指标清晰明确，适配严苛测试场景：

此外，探头具备过载声光报警、档位断电保存、偏置可调、自动配置保存等功能，操作便捷且稳定性拉满。

三、设计亮点：安全 + 易用 + 耐用三重保障

1. 安全防护拉满，杜绝高压风险

明确标注最大差模 1600Vpk、对地 CAT III 600V/CAT II 1000V耐压，符合安规标准；

内置过载保护 + 红色指示灯 + 可关闭报警声，超量程即时提醒，避免探头与设备损坏；

高阻输入设计（20MΩ/2pF 差分），降低对被测电路负载影响，保障测试安全。

2. 人性化操作，降低使用门槛

电子轻触按键，寿命更长，一键切换 20X/200X 量程、FULL/5MHz 带宽；

一键秒速调零，快速校准零点，解决温差或老化导致的偏移问题；

标准 BNC 输出，示波器输入阻抗设为 1MΩ 即可匹配，无需复杂设置；

机身小巧（196mm×58mm×27mm），输入线约 28cm，适配狭小测试空间。

3. 稳定耐用，适配长期使用

输入线双绞设计，有效抑制高 EMI 环境下的噪声干扰；

开机预热 20 分钟即可达最佳状态，偏置可手动校准，长期使用精度不衰减；

探头主体质保 3 年，附件质保 1 年，售后无忧。

四、标准操作流程：安全测量一步到位

1.预估电压：判断被测电压幅值，选择 20X（低压）或 200X（高压）量程，避免超量程损坏；

2.连接设备：BNC 线接示波器（确保 1MΩ 阻抗、可靠接地），USB 供电，电源灯亮起；

3.参数设置：示波器匹配探头衰减比，调整灵敏度；

4.开始测量：连接夹具与被测电路，主体远离高压脉冲电路减少干扰；

5.收尾操作：先关被测电路，再断探头电源，最后拔下输入 / 输出线。

偏置校准（零位调整）

输入端口短路，同时按住带宽 + 过载报警按键，开机进入测试模式，通过按键增减偏置，调整后按量程键退出，自动保存参数，解决老化或温差导致的零位偏移。

五、应用场景：覆盖全场景高压差分测试

开关电源研发：测量 MOS 管、变压器差分电压，检测纹波与尖峰；

变频器调试：安全测量 IGBT 驱动信号、输出侧高压差分波形；

变频家电 / 工业功率装置：电机驱动、功率电路的浮地高压信号测试；

电子安规测试：符合 CAT III/CAT II 等级，适配实验室与产线检测。

六、使用注意事项：守护安全与精度

严禁超量程、潮湿 / 易爆环境使用，测量前检查探头外皮无破损；

尽量不用输入延长线，避免引入噪声；高频测量勿触碰输入线末端；

清洁用柔软干布，禁止化学药剂，闲置存放于干燥阴凉处。

总结

普科科技 PKDV5161 高压差分探头，以1600V 高压耐压、150MHz 宽频、±2% 高精度为核心，搭配完善的安全防护与人性化设计，完美平衡 “安全、精准、易用” 三大需求。无论是实验室研发、产线调试还是设备检修，它都是高压差分信号测量的可靠伙伴，为功率电子领域的测试工作提供稳定保障。
