测电机轴电压：差分探头读数＞普通单端探头的核心原因

1.普通无源单端探头（地线夹接地）单端探头只能测探头尖端对地电压，测量轴电压时：

电机机壳接大地，轴与机壳之间存在共模高频干扰、PWM 载波共模电压；

探头地线形成大接地环路，会耦合大量共模噪声，同时部分共模电压被大地泄放，测出的轴电压被大幅压低；

地线环路引入工频、开关电源干扰，波形失真，峰值被削，读数偏小。

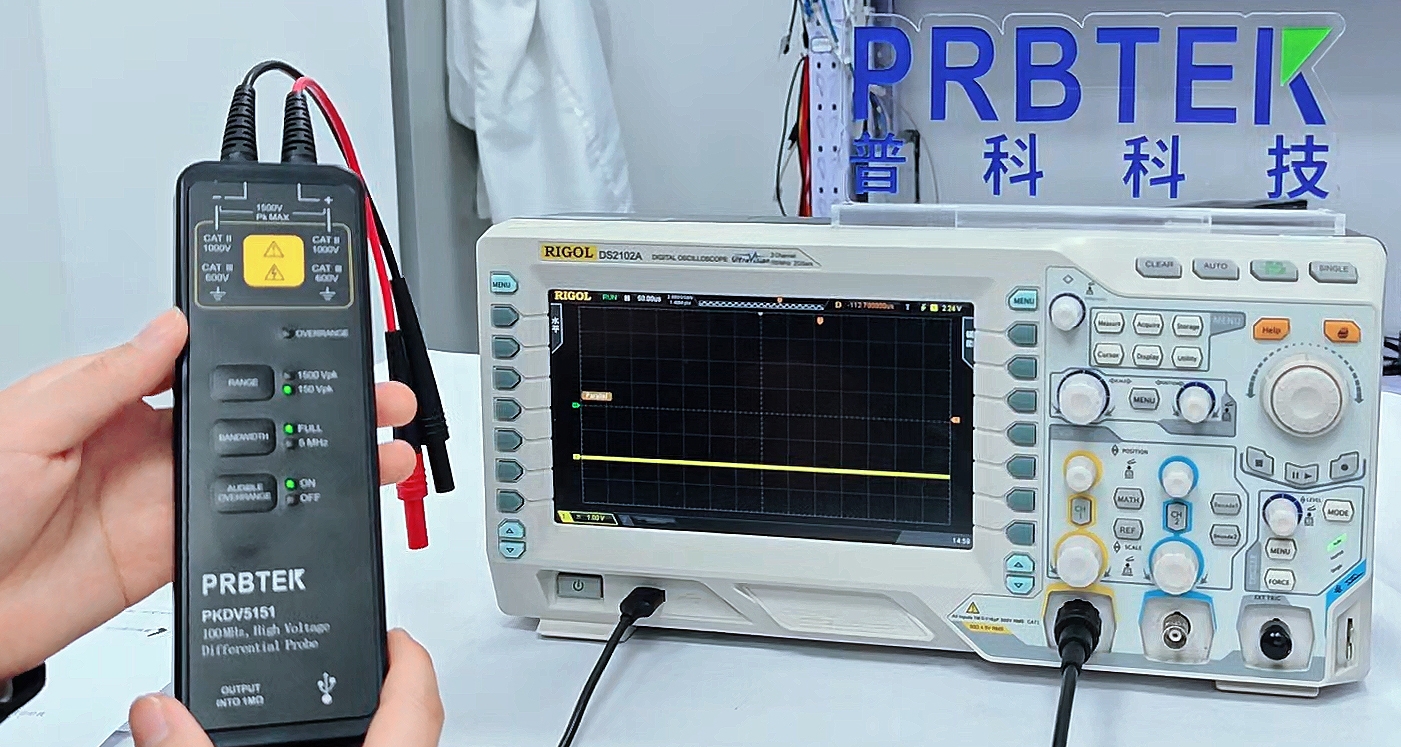

2.差分探头（浮地差分测量，不依赖大地）差分探头采集轴端、轴承座两端的差值电压，只拾取轴与壳体之间真实差模电压：

完全抑制共模 PWM 共模高压、工频干扰；

无需连接大地，无接地环路分流，轴上真实感应电压全部被采集；

高频载波、尖峰脉冲完整保留，峰值、有效值都会明显高于单端探头。

二、共模电压分流效应

变频器驱动电机时，定子绕组会产生几千伏共模高频电压，通过寄生电容耦合到转轴：

单端探头地线夹接机壳大地，转轴上的感应轴电压会通过轴 - 轴承 - 机壳 - 大地形成泄放回路，轴上电荷被大地快速泄掉，测得电压偏低；

差分探头两端分别接轴、轴承座，探头整体浮地，不向大地泄放电流，转轴累积的感应电荷不会流失，测量到真实轴电压幅值。

三、接地环路噪声抵消与衰减差异

1.单端探头地线长、接地环路面积大，会引入反向感应电动势，抵消一部分轴电压，数值被拉低；

2.差分探头对称输入结构，环路噪声作为共模信号直接抑制，不会抵消被测差模信号，波形完整无衰减。

四、带宽与高频尖峰捕捉能力

轴电压大量能量集中在MHz 级 PWM 尖峰：

普通无源探头带宽低（100MHz/200MHz），高频尖峰被衰减、滤除，只显示平缓平均值；

高压差分探头带宽普遍≥500MHz~1GHz，完整捕捉窄脉冲尖峰，峰值读数显著更高，有效值也同步上升。

五、浮地测量消除电位钳位

机壳大地电位固定 0V，单端测量相当于把壳体电位强制钳位到地，改变轴 - 壳原始电位差；差分探头浮动输入，不改变被测两点原始电位，还原真实轴间电位差，数值更高。

六、补充现场现象总结

1.有效值：差分探头 >> 普通单端探头；

2.峰值：差分探头会出现大量高频尖峰，单端探头尖峰几乎消失；

3.若拔掉普通探头地线夹，单端读数会明显上升，接近差分探头（但无共模抑制，波形杂波巨大，测量不准）。

快速区分

单端探头：接地分流 + 共模抑制差 + 高频衰减 → 读数偏低；

差分探头：浮地无分流 + 高共模抑制比 + 宽频捕捉尖峰 → 读数更真实、数值更高。
