普科PKDV5701可对标替换RP1050D高压差分探头

在开关电源、变频器、光伏逆变器、新能源电驱等电力电子研发场景中，RP1050D 作为经典 50MHz 高压差分探头，长期承担高压浮地差分测量工作。但随着第三代半导体 SiC/GaN 器件普及、高压母线电压持续提升，原有设备带宽不足、供电繁琐、高频波形还原差等痛点逐步凸显。西安普科科技推出PKDV5701 高压差分探头，在 7000Vpk 耐压完全对齐 RP1050D 的基础上实现性能全方位升级，是可直接替换 RP1050D 的国产化优选方案。

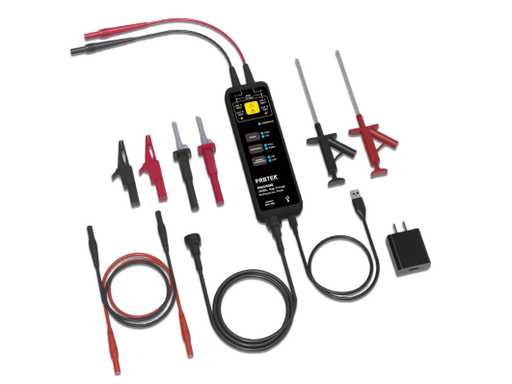

普科PKDV5701全套配件

一、对标基准：RP1050D 原有性能与使用局限

RP1050D 是普源经典高压差分探头，核心适配 7kV 以内高压差分测量，核心参数如下：

1.带宽上限 50MHz，100X 档位仅 25MHz，面对百千赫兹高频开关器件，波形上升沿失真严重；

2.四档衰减（100X/200X/500X/1000X），档位切换繁琐，示波器档位匹配易出错；

3.需独立 9V 电源适配器供电，实验室、产线布线杂乱，携带与移动测试不便；

4.最大差分耐压 7000Vpk，满足基础高压测量，但带宽短板无法适配新一代高频功率器件测试需求。

在光伏、储能、车载 OBC 等高频高压场景中，50MHz 带宽难以捕捉 SiC 管快速开关瞬态，供电适配器增加现场布线负担，多档位衰减提升调试门槛，成为研发测试的主要瓶颈。

二、PKDV5701 核心匹配：完美兼容 RP1050D 全工况

PKDV5701 锁定 7000Vpk 最高差分耐压，与 RP1050D 量程完全一致，原有所有测试场景无需更改测试流程、无需更换配套夹具、探头夹，实现无缝替换。

1. 耐压与安全等级对等，高压测试无兼容风险

两款探头峰值耐压均为 ±7000V，可安全测量变频器母线、光伏直流高压、充电桩功率回路；PKDV5701 升级CAT III 1000V 高安规等级，绝缘防护标准优于 RP1050D，长期量产产线、高压实验室使用安全性更高。

2. 带宽翻倍升级，兼容新旧两代功率器件

RP1050D 最高仅 50MHz 带宽，PKDV5701 直接提升至 100MHz，上升时间≤3.5ns：

传统 IGBT、工频开关电源：完全覆盖 RP1050D 全部测量能力；

SiC/GaN 高频器件、高频 LLC 谐振电源：可精准还原纳秒级开关波形，解决原探头高频失真问题。

3. 简化衰减档位，调试效率大幅提升

摒弃 RP1050D 四档复杂设计，采用100X/1000X 双档衰减，等效覆盖原 100/500/1000X 主流量程，日常 700V 低压、7000V 高压测量一键切换，示波器档位设置简单，降低新人操作失误概率。

4. USB 直供免适配器，现场使用更便捷

RP1050D 必须搭配独立 9V 电源，多台探头同时测试时电源线堆积；PKDV5701 支持示波器 USB 口直接供电，无需额外适配器，桌面、产线、外出现场调试布线整洁，移动测试更加轻便。

三、PKDV5701 超越 RP1050D 的五大实用升级

1. 超高输入阻抗，降低电路负载干扰

差分输入阻抗 40MΩ/2.5pF，远高于同规格竞品，测量高阻抗驱动电路、MOS 管栅极信号时，不会改变原有电路工作状态，波形数据更贴近设备真实工况。

2. 超强共模抑制，强电磁环境波形干净

DC 下 CMRR＞80dB，100kHz 仍保持 60dB 以上共模抑制比，变频器、大功率逆变器、车间强干扰环境下，可有效滤除地线噪声，解决原探头波形杂波多、读数漂移问题。

3. 完善防护功能，延长探头使用寿命

搭载过载声光报警、5MHz 带宽限制滤波、断电记忆档位、一键自动调零四大实用功能：

超量程时自动报警，避免误操作烧毁探头；

5MHz 低通滤波可滤除高频杂波，专门用于电源纹波、工频谐波测试；

每次开机自动保留上次衰减档位，无需重复设置；

一键调零省去手动校准步骤，开机即可测量。

4. 全品牌示波器通用，设备复用率高

标准通用 BNC 输出接口，兼容普源、泰克、是德、鼎阳、Keysight 等全部品牌示波器，原有示波器无需更换，直接搭配 PKDV5701 使用，大幅降低设备替换成本。

5. 全套标准化配件，适配全场景测量

标配高低压测试钩、绝缘差分夹、加长探极、差分测试线，和 RP1050D 配件使用逻辑一致，原有测试工装、夹具可直接复用，无需重新采购配套耗材。

四、分场景选型：不同工况对应普科替代型号

1.全场景完整替换 RP1050D（首选）：PKDV57017000Vpk 耐压 + 100MHz 带宽，兼顾传统工频设备与 SiC 高频器件，光伏逆变器、大功率变频器、车载高压电源、实验室通用测试全覆盖，是产线、研发批量替换最优选择。

2.仅 1500V 以内低压测试精简替代：PKDV5151100MHz 带宽，最大差分 1500Vpk，适合低压开关电源、小功率驱动板调试，预算有限、无 7kV 高压测量需求时选用，无法替代 RP1050D 高压工况。

3.高频第三代半导体专项升级：PKDV5351350MHz 超高带宽、7000V 耐压，面向大功率 SiC 双脉冲测试、高频快充、高密度储能变换器，性能远超 RP1050D，适合前沿半导体研发实验室。

五、国产化替代价值总结

以往选用 RP1050D，存在带宽不足、配件繁杂、高频测量精度不足、采购周期长等问题。普科 PKDV5701 作为国产自研高压差分探头，实现参数对标、性能升级、成本优化、交付稳定四大核心价值：

1.量程完全兼容，现有产线、实验室无缝替换，无需调整测试方案；

2.带宽翻倍，同步适配传统 IGBT 与新一代宽禁带半导体研发；

3.USB 供电、双档位简化操作，降低人员调试门槛，提升测试效率；

4.国产自研交付周期短，售后技术支持本地化，长期采购成本更低；

5.高共模抑制、高输入阻抗、多重安全防护，长期使用稳定性更强。

在电力电子国产化替代浪潮下，PKDV5701 不仅是 RP1050D 的平替产品，更是适配新能源、工业电控、半导体行业未来测试需求的升级型高压差分测量工具，兼顾通用性、安全性与高频测量性能，成为高压浮地差分测试的高性价比国产解决方案。
