模拟示波器探头X1档正常、X10档方波变形，调补偿无效？问题排查与解决全指南

一、客户常见故障场景还原

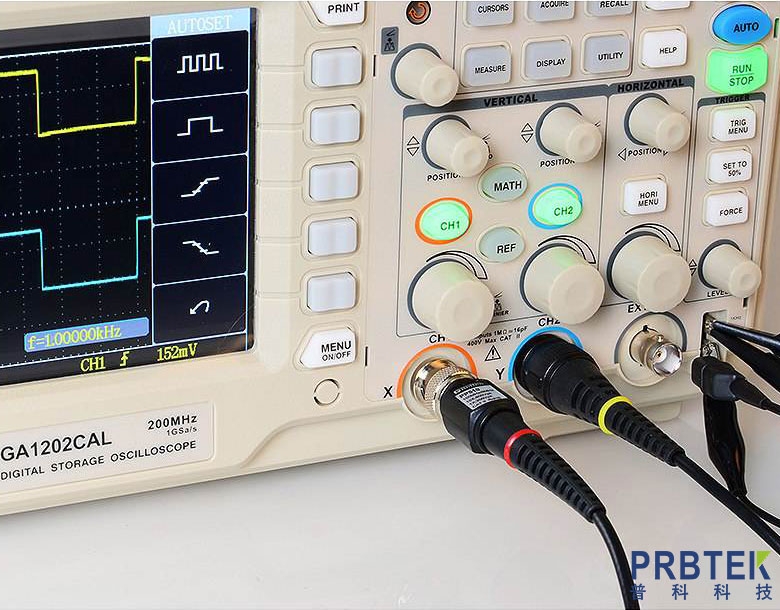

客户反馈：使用模拟示波器进行信号测量时，将探头连接示波器校准端，切换至X1档，屏幕显示的方波清晰规整，无畸变、无偏移，确认探头与示波器连接正常；但切换至X10档（常用衰减档位，用于测量更高幅值信号）后，方波立即出现异常——有的呈现明显尖峰和振铃，有的顶部倾斜下垂，有的波形整体拉伸失真，反复旋转探头尾部的补偿旋钮，波形无任何改善，甚至出现畸变加剧的情况。

核心疑问：为何X1档正常，X10档却异常？调补偿无效，是探头坏了还是示波器出了问题？有没有简单的自检方法，不用专业工具就能判断故障点？

二、故障核心原因解析

首先明确一个核心逻辑：示波器探头X1档为“直通模式”，无内部衰减，仅起到信号传输作用，因此只要探头连接正常、示波器通道无严重故障，方波通常会显示正常；而X10档为“衰减模式”，依赖探头内部的分压电路（9MΩ电阻+示波器1MΩ输入电阻，组成10:1分压）和匹配电容，实现信号衰减后精准传输。

因此，“X1档正常、X10档畸变，调补偿无效”，本质不是“补偿没调好”，而是探头X10档位的内部元件损坏、阻抗匹配失效，或示波器通道输入阻抗异常，导致高频信号传输失真，外部补偿旋钮无法弥补内部硬件的故障。

三、按概率排序：常见故障点拆解

1. 探头内部10倍分压电阻损坏

这是最常见的原因。X10档的核心是“9MΩ分压电阻+示波器1MΩ输入电阻”的分压结构，若探头内部的9MΩ高压分压电阻出现开路、阻值漂移（变大或变小），会直接导致分压比例失衡，信号传输过程中出现失真。表现为方波顶部倾斜、下垂，或出现不规则振铃，此时调节补偿电容（仅负责高频匹配），无法解决分压比例异常的问题，因此调补偿无效。

2. 探头内置补偿电容失效

探头内部除了分压电阻，还配有微型补偿电容，用于匹配示波器输入电容，确保高频信号无畸变。若该电容出现击穿、漏电、容量衰减或失效，会导致X10档的高频匹配彻底失衡，即便调节外部补偿旋钮，也无法弥补内部电容的故障，表现为方波前沿尖峰过大、高频振铃严重，甚至波形模糊。

3. 探头地线夹/屏蔽线虚接、断线

X10档对信号干扰和地线环路更为敏感，而X1档因无衰减，对干扰的容忍度较高，因此即便地线接触不良，X1档也可能显示正常。若探头的接地线、鳄鱼夹出现松动、氧化，或探头内部屏蔽线断线，会导致X10档信号受到外界干扰，同时破坏信号接地稳定性，出现波形畸变，调补偿无法解决接地问题，因此无效。

4. 示波器通道输入阻抗异常

示波器通道的标准输入阻抗为1MΩ（适配X10探头分压），若通道内部的1MΩ输入电阻出现阻值偏移、输入电容漂移，会导致与探头X10档的分压结构不匹配，仅影响X10档的波形显示，X1档因无衰减，不受通道阻抗偏移的明显影响。这种情况较少见，但会导致所有X10探头连接该通道时，均出现波形畸变。

5. 探头档位开关接触不良

探头的X1/X10档位切换开关，内部弹片若出现氧化、磨损，会导致X10档位接触不实，分压电路无法正常接入，信号传输中断或失真。表现为切换至X10档时，波形时好时坏，或直接畸变，多切换几次档位后，偶尔会短暂恢复正常，调补偿无任何作用。

四、客户可自行操作：快速自检步骤

针对以上故障点，客户可通过简单操作，快速判断故障来源（是探头问题还是示波器问题），避免盲目维修或更换。

1.更换完好探头测试（最直接）：找一支确定完好的同款10:1无源电压探头，连接到示波器同一通道，切换至X10档测试校准方波。若波形正常，说明原探头损坏；若依旧畸变，说明示波器通道存在故障。

2.检查探头连接部件：查看探头针尖、地线鳄鱼夹是否有松动、氧化，轻轻拧紧探头与示波器的连接接口，重新夹好地线（尽量夹在示波器校准端的接地柱上，缩短地线环路），再次测试X10档波形。

3.调整示波器设置：将示波器通道的输入耦合切换为DC模式，带宽设置为“全开”（避免带宽限制导致高频信号失真），清除示波器内部的波形存储，重新校准后测试。

4.排查档位开关：反复切换X1/X10档位5-10次，轻轻按压档位开关，观察X10档波形是否有变化；若有条件，可用酒精擦拭档位开关触点，排除氧化问题。

五、故障解决办法

场景1：原探头损坏

最省事、最稳妥的方式：直接更换同规格的10:1无源电压探头（注意匹配示波器输入阻抗，优先选择与示波器品牌兼容的探头），更换后无需复杂调试，连接校准端，微调补偿旋钮，即可恢复正常波形。

若想维修探头（适合有基础动手能力的客户）：拆开探头手柄，找到内部的9MΩ分压电阻和补偿电容，更换为同规格元件（电阻建议选择高精度金属膜电阻，电容选择与原规格一致的微型瓷片电容），更换后重新校准补偿即可。

场景2：示波器通道故障

建议联系示波器厂家或专业维修人员，对示波器通道进行校准，调整输入阻抗和输入电容，确保与X10探头的分压结构匹配；若通道内部元件损坏，需进行专业维修或更换通道模块。

场景3：地线/档位开关接触不良

地线接触不良：更换新的接地线、鳄鱼夹，或打磨接地触点，确保接地牢固；屏蔽线断线：若探头内部屏蔽线断线，建议直接更换探头（维修成本较高，且效果不佳）。

档位开关氧化：用酒精擦拭触点，或更换档位开关（若探头手柄可拆分），无法维修则更换探头。

六、补充：常见波形畸变对应故障点

方波前沿尖峰过大、高频振铃严重 → 探头X10档内置补偿电容失效/高频匹配失衡

方波顶部倾斜、下垂，波形无振铃 → 探头内部分压电阻开路/阻值漂移

波形严重杂乱、有干扰纹波 → 地线接触不良/屏蔽线故障

切换X10档后波形时好时坏 → 档位开关接触不良

七、客户使用注意事项

1. 避免频繁插拔探头、反复切换X1/X10档位，防止档位开关磨损、接口松动；

2. 探头使用时避免拉扯接地线、碰撞探头针尖，防止内部元件损坏；

3. 定期校准示波器和探头，确保分压比例、阻抗匹配正常；

4. 测量高频信号时，尽量缩短地线环路，减少干扰，避免X10档波形畸变。

总结：遇到模拟示波器探头X1档正常、X10档方波变形且调补偿无效的问题，无需过度纠结，优先通过“更换探头”自检，快速定位故障来源。多数情况下为探头内部元件损坏，直接更换探头即可高效解决；若为示波器通道问题，及时联系专业维修，避免影响测量工作。
