精准测量纹波电压倍数，解锁电源调试核心技巧

在电源电路调试中，纹波电压是衡量电源稳定性的关键指标，而纹波电压倍数（又称纹波系数），则是更直观反映电源纯净度的核心参数——它能量化纹波电压与输出直流电压的比例关系，直接决定电源对敏感负载（如芯片、传感器、精密仪器）的适配性。很多工程师能轻松测出纹波电压的绝对值，却在测量纹波电压倍数时频频出错，要么数值偏差过大，要么被杂波干扰无法获得准确结果，殊不知，选对方法、用对探头，才能精准捕捉纹波电压倍数的真实数值。

首先要明确核心概念：纹波电压倍数（纹波系数）= 纹波电压峰峰值（Vpp）÷ 输出直流电压（Vdc）× 100%。看似简单的计算公式，背后却藏着两个关键前提：一是精准测量纹波电压峰峰值，二是准确获取输出直流电压，两者任何一项出现偏差，都会导致倍数计算失真。而实际测试中，杂波干扰、探头选型不当、测量方法错误，是影响结果准确性的三大主要因素，其中，探头的选择与使用，更是决定纹波电压测量精度的核心。

为什么测纹波电压倍数，探头比示波器更关键？因为纹波电压本身是叠加在直流输出上的微小交流信号，幅值通常在毫伏级（甚至微伏级），极易被外界杂波、接地环路干扰。如果选用普通示波器标配的10:1无源探头，不仅会衰减微弱的纹波信号，还会因输入电容大、接地环路长，拾取大量空间电磁干扰、工频干扰，导致测出的纹波电压峰峰值虚高，最终计算出的纹波倍数严重偏离真实值。

想要精准测量纹波电压倍数，第一步就是选对探头，这也是降低杂波、提升测量精度的核心环节。结合纹波测量的场景特点，优先推荐这两类探头，按需选择即可实现“杂波少、数值准”：

一、入门首选：1:1低噪声无源探头（性价比之王）

对于常规线性电源、低压DC-DC电源（输出电压5V-24V，纹波幅值几十毫伏），1:1低噪声无源探头是最优选择，也是最适合新手的入门款。其核心优势的在于低衰减比例——1:1的衰减能完整保留纹波信号的原始幅值，不会因衰减导致微弱纹波被示波器底噪覆盖，同时这类探头通常搭配短接地弹簧针，能最大程度缩小接地环路，减少空间杂波干扰，让纹波波形更干净。

推荐型号：泰克TPP0502（500MHz，支持2:1/1:1切换）、罗德RT‑ZPR1（38MHz，1:1固定衰减）、国产PRBTEK PK‑P110（100MHz，1:1低噪设计）。使用时需注意：务必舍弃传统长接地夹，改用探头自带的短弹簧接地针，接地位置尽量靠近电源输出电容的引脚，避免接地环路过大引入杂波；同时开启示波器的带宽限制（建议20MHz-100MHz），过滤无用的高频杂波，进一步提升纹波测量的准确性。

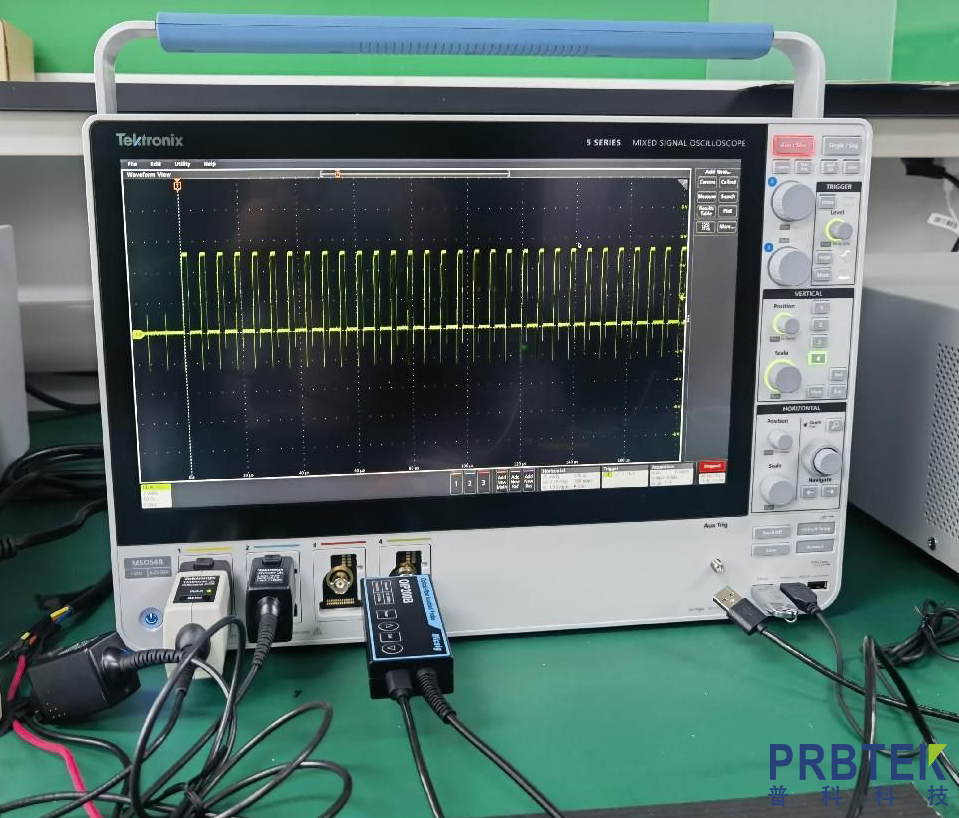

用这类探头测量纹波电压倍数的步骤十分简单：第一步，将探头连接示波器通道1，切换至1:1衰减模式，用短弹簧接地针接地，探头探针接触电源输出端；第二步，示波器通道设置为AC耦合（滤除直流分量，只显示纹波信号），调节垂直档位和时基，捕捉清晰的纹波波形，读取纹波电压峰峰值（Vpp）；第三步，将探头切换至DC耦合，读取电源输出直流电压（Vdc）；第四步，代入公式计算，即可得到纹波电压倍数。

二、专业之选：有源差分探头（强干扰场景必备）

如果是在开关电源、高频DC-DC电源、充电桩等强干扰场景下测量纹波，或者电源输出纹波极微弱（微伏级），普通1:1无源探头就难以满足需求——这类场景下，共模干扰、电磁辐射干扰极强，单端探头无法抑制共模噪声，即便用短接地针，也会有杂波叠加在纹波信号上，导致测量数值失真。此时，有源差分探头便是最佳解决方案。

有源差分探头的核心优势的在于超高共模抑制比（CMRR，通常＞60dB@100MHz），能有效过滤地环路干扰、工频干扰、开关电源辐射干扰，同时输入电容极小（通常＜1pF），不会对被测电路产生负载影响，能精准捕捉微弱的纹波信号，尤其适合高压电源、高频电源的纹波测量，确保纹波电压峰峰值的测量精度，进而得到准确的纹波倍数。

推荐型号：泰克TDP1500（1.5GHz，CMRR＞70dB@100MHz）、罗德RT‑ZD10（1GHz，宽电压测量范围）。使用时需注意：有源探头需要外接电源供电，测量前需完成探头校准；探针分别接触电源输出端和地端，确保差分测量的对称性，避免因接触不良引入杂波；无需额外开启带宽限制，其自身的抗干扰设计已能过滤大部分无用噪声。

三、测量纹波电压倍数的关键注意事项（避坑必看）

除了选对探头，以下几个细节也直接影响纹波倍数的测量精度，很多工程师之所以测量结果不准，往往是忽略了这些细节：

1. 避免“假纹波”干扰：测试时，示波器、探头、被测电源需保持良好接地，示波器接地端需与电源接地端共地，避免地电位差产生的杂波；同时远离变频器、电机、高压线路等强干扰设备，减少电磁辐射干扰。

2. 正确设置示波器参数：测量纹波电压峰峰值时，切换至AC耦合，垂直档位调节至合适范围（建议5mV-20mV/格），时基设置为1ms-10ms/格，确保能完整捕捉纹波波形；测量直流电压时，切换至DC耦合，避免AC耦合滤除直流分量导致数值偏差。

3. 多次测量取平均值：纹波信号存在一定波动性，单次测量可能存在误差，建议多次测量纹波电压峰峰值和直流电压，取平均值代入公式计算，提升结果的准确性。

4. 拒绝“过度测量”：无需追求过高的示波器带宽，带宽过剩会引入更多高频杂波；探头带宽只需匹配被测纹波的频率即可（常规纹波频率在几十kHz-几MHz，探头带宽≥100MHz即可满足需求）。

纹波电压倍数的测量，看似是简单的“测量+计算”，实则是对探头选型、测量方法、抗干扰能力的综合考验。对于电源工程师而言，精准的纹波倍数的数值，能快速判断电源的稳定性，及时发现电路中的滤波缺陷、干扰问题，避免因电源纹波过大导致敏感负载损坏、设备工作异常。

总结来说，测纹波电压倍数，无需追求高端昂贵的设备，关键在于“选对探头、找对方法”：常规场景用1:1低噪声无源探头+短接地针，强干扰场景用有源差分探头，再配合正确的示波器设置和抗干扰措施，就能轻松获得精准的纹波倍数，让电源调试更高效、更精准，为设备的稳定性保驾护航。
