差分探头速率有要求吗？答案在这里

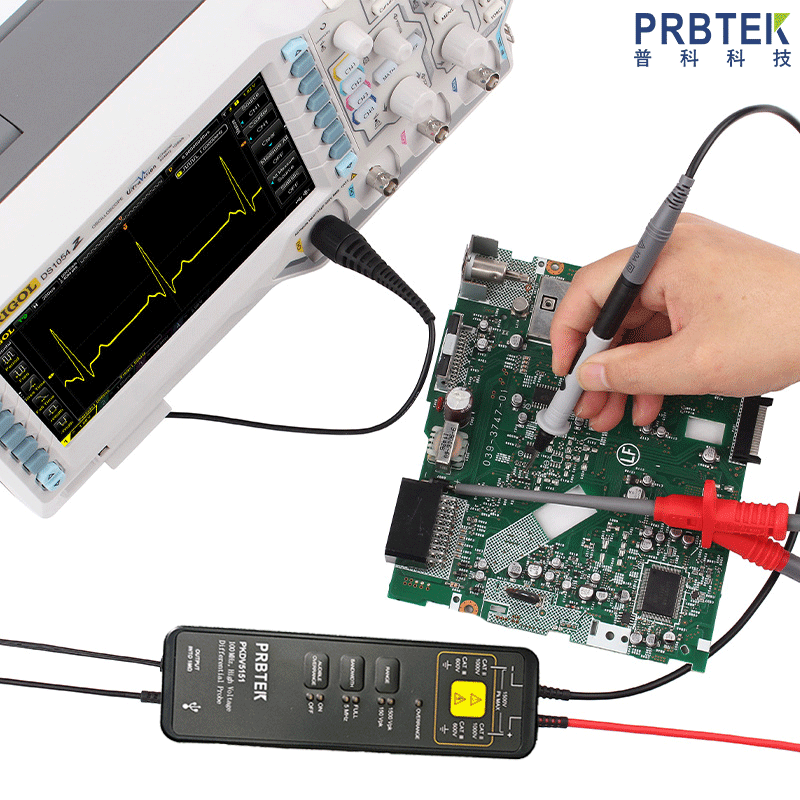

在电力电子、开关电源、新能源电控等高压差分信号测试场景中，很多工程师都会疑惑：使用差分探头，是否需要匹配信号速率？答案是肯定的，差分探头对信号速率有着严格匹配要求，若选型速率参数不达标，会直接造成波形畸变、测量误差偏大，影响调试与数据分析。

决定差分探头速率性能的核心参数主要有三项：带宽、上升时间与压摆率，三者共同决定探头对快速变化信号的跟随能力。

一、带宽：高频测试的核心基础

带宽是限制探头高频采集能力的关键指标。常规测试选型标准为：探头带宽至少为被测信号最高频率的 3 倍；针对高速总线、高速开关管等精密测量场景，建议提升至 5 倍及以上，保证高频细节完整还原。带宽不足时，信号高频分量会被过滤，出现波形幅度衰减、边沿钝化、噪声失真等问题。

二、上升时间：决定快沿信号还原精度

上升时间直接体现探头捕捉快速边沿的能力。选型原则为：探头上升时间需小于被测信号上升时间的 1/3~1/5。像 SiC、GaN 宽禁带半导体这类超快沿开关信号，边沿变化极快，一旦探头上升时间参数不足，会导致边沿模糊、时序偏移、抖动测量不准，严重误导电路故障判断。

三、压摆率：高压瞬变信号的关键保障

压摆率代表探头可承受的最大电压变化速率，多用于高压、大功率瞬态信号测试。当被测高压信号电压变化速度超出探头压摆率上限时，波形会出现削顶、畸变、响应滞后等问题，尤其在 IGBT、充电桩、车载高压系统测试中，该参数不可忽略。

四、场景化选型小结

1.工频、低压电源类常规测试，选用低带宽基础款差分探头即可满足需求；

2.开关电源、变频器等中高频场景，需搭配百兆级高带宽差分探头；

3.第三代半导体、新能源高压电控、高速差分总线测试，必须选用高带宽、快上升时间、高压摆率的专业高压差分探头。

综上，差分探头绝非通用随意搭配，速率参数的合理匹配，是保障高压差分信号测量精准、波形真实有效的前提，也是提升电路研发、故障排查效率的关键。
