为什么测电流一定要用示波器电流探头？告别 “估测”，精准拿捏波形真相

在电子研发与工程调试中，电流的测量往往是判断设备工作状态、排查故障隐患的核心环节。

很多工程师习惯用万用表测电流，但面对动态变化的电流、高频尖峰、微小纹波时，万用表就显得 “力不从心” 了。

答案很简单：如果你只想知道电流 “是多少 A”，用万用表够了；但如果你想搞清楚电流 “到底是怎么变化的”，必须使用示波器电流探头！

今天，我们就从测量原理、应用场景、核心痛点三个维度，深度拆解为什么示波器电流探头是现代电子工程师的 “刚需神器”。

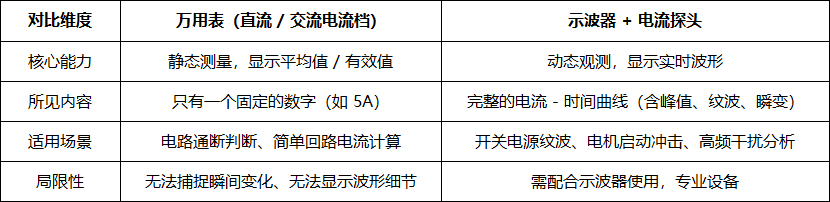

一、 核心差异：测 “数值” vs 测 “波形”

关键区别在于 “动态”。现代电子设备，如开关电源、电机驱动器、逆变器，其电流绝非恒定的直线。电流会随着 PWM 信号快速跳变，存在毫秒级的尖峰和纳秒级的噪声。万用表测不出这些瞬间的异常，而示波器电流探头能将其完整捕捉，让故障无所遁形。

二、 三大场景，证明 “离不开” 的必要性

1. 研发调试：捕捉看不见的 “隐形杀手”

在开关电源研发中，电感电流的纹波直接决定了输出质量。

万用表测：只能给出一个平均电流值，你完全看不到纹波大小，无法优化电感选型。

电流探头测：清晰看到电感电流的三角波形，精准测量峰峰值，从而精确计算磁芯饱和度，提升电源效率。

2. 故障排查：定位瞬间的 “突发异常”

电机启动或变频器运行时，经常出现瞬间的过流跳闸。

万用表测：故障发生时，万用表还没反应过来，电流已经恢复正常，无从查起。

电流探头测：示波器定格下启动瞬间的冲击电流波形，通过分析波形的上升沿、峰值，精准定位是 MOS 管损坏、驱动电路干扰还是负载过大。

3. 高频特性：应对复杂的 “电磁干扰”

随着电子设备频率越来越高，传统的测量方式容易引入误差。

普通接法隐患：直接用导线串联测量，导线会形成电感，干扰高频信号，导致测量结果严重不准。

探头优势：专业的电流探头（如罗氏线圈、闭环霍尔探头）采用特殊屏蔽设计，能在高频、大电流环境下保持高精度，确保测量结果真实可靠。

三、 不用电流探头，你会踩这些坑！

很多工程师为了省事，尝试用“采样电阻 + 电压探头”的方法测电流，看似省钱，实则隐患重重：

功率损耗大：采样电阻会消耗额外功率，在大电流电路中，电阻发热严重，甚至改变电路原本的工作状态。

带宽受限：普通电阻的寄生电感和电容会限制高频响应，无法测量高频电流。

接线复杂且危险：串联接入需要断开电路，操作繁琐，且在高压电路中存在安全隐患。

而示波器电流探头的核心价值在于 “非接触 / 低侵入”：无需断开电路（部分型号），直接钳住或靠近导线即可测量，既不干扰原电路，又能保证测量精度，是工程师实现精准、安全、高效测试的唯一选择。

四、 总结：工程师的进阶必修课

如果你是电子工程领域的从业者，从“会测电流”到“懂电流”，是专业能力的一次质的飞跃。

万用表是你的 “日常体检表”，看基础健康；

示波器电流探头是你的 “动态心电图机”，看实时状态与深层问题。

测电流，不止于数值，更在于波形。想要攻克复杂电路设计、快速定位疑难故障，一把高性能的示波器电流探头，是你不可或缺的硬核装备。
