高压差分探头的“限制带宽”功能：是什么、有什么用

在使用高压差分探头测量开关电源、变频器、逆变器、IGBT/MOSFET 驱动波形时，我们常会看到一个功能：Bandwidth Limit / 限制带宽。很多工程师习惯默认全开带宽，觉得 “带宽越高越准”，却忽略了它在高压浮地、强干扰环境下的真正价值。

一、限制带宽功能到底是什么？

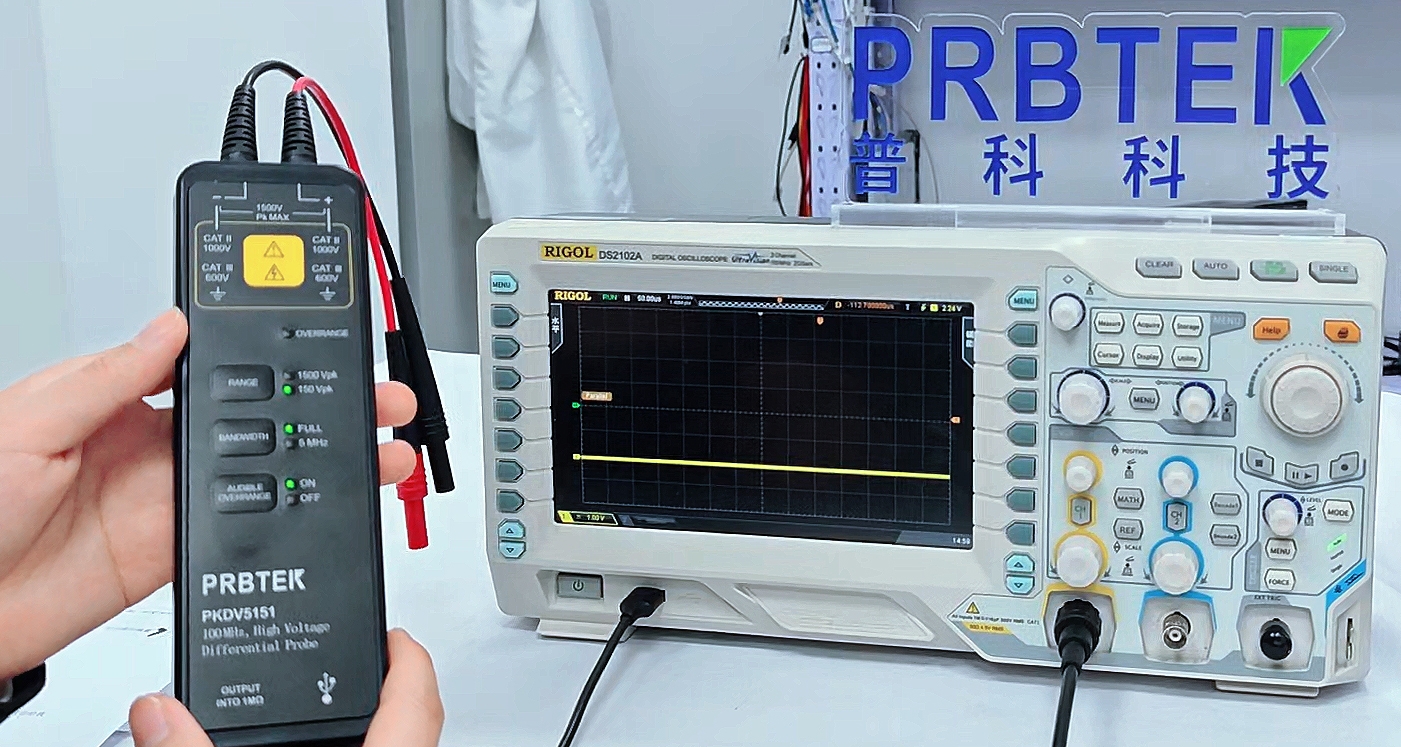

简单说：限制带宽 = 给信号加一道低通 “门槛”高压差分探头内部通常会提供几档带宽选择，例如：

100 MHz（全带宽）

50 MHz / 20 MHz / 10 MHz（限制带宽）

开启后，探头会主动滤除高于设定频率的信号分量，只让有用的低频 / 中频信号通过，相当于一个硬件级抗干扰滤波器。

它不是 “降低精度”，而是有选择地保留有效信号、抑制高频噪声。

二、为什么高压测量特别需要限制带宽？

高压差分探头的典型场景是：

开关电源、电源适配器

光伏逆变器、UPS

电机驱动、变频器

工业高压母线、电池包这些环境有三个共同特点：高电压、大电流、强电磁干扰（EMI）。

1. 抑制高频噪声与尖峰干扰

开关器件（MOSFET/IGBT/SiC）高速开关时，会产生大量：

高频振铃

尖峰干扰

空间辐射噪声这些干扰大多落在几十 MHz 甚至上百 MHz频段。如果用全带宽测量，示波器波形会出现：

毛刺多

波形抖动

底噪抬高

峰值读数虚高

开启限制带宽（如 20 MHz），能直接把大部分高频噪声 “切掉”，波形立刻干净、稳定。

2. 避免误判过冲、尖峰与电压峰值

很多工程师遇到过：

测出来的尖峰电压比理论高很多

每次抓峰值都不一样

波形乱跳，无法判断是否真过压

这往往不是电路问题，而是高频干扰被探头完整捕捉。限制带宽后，你看到的是更接近真实有效信号的波形，便于：

正确判断驱动波形好坏

准确测量占空比、上升沿、下降沿

可靠评估过冲是否超标

3. 提升测量稳定性与可读性

在工业现场、大功率设备旁，干扰尤其强：

波形抖动

触发困难

读数跳变

限制带宽可以：

让波形更容易稳定触发

底噪更低，观察更清晰

长时测量更稳定可靠

4. 保护后端测量电路（辅助作用）

过高的高频干扰叠加在高压信号上，可能让探头或示波器前端处于持续 “过载” 状态。合理限制带宽，有利于提升测量系统的动态范围与稳定性。

三、什么时候该开、什么时候不该开？

建议开启限制带宽的场景

测量开关电源、逆变器、变频器波形

环境干扰大、波形毛刺多

关注波形形状、占空比、稳态电平

需要稳定触发、清晰观测

信号本身有效频率不高（<20 MHz）

推荐常用设置：20 MHz 或 50 MHz

建议关闭限制带宽（全带宽）的场景:

测量快速边沿：如窄脉冲、高速驱动信号

需要看真实高频振铃、谐振、尖峰

做EMI / 干扰分析、开关损耗精确计算

信号本身包含重要高频信息

四、总结：限制带宽不是 “降性能”，是 “更聪明地测”

对高压差分探头来说：

全带宽= 看到所有信号（有用 + 干扰）

限制带宽= 只看你真正关心的信号

它的核心作用可以概括为三句话：

滤除高频噪声，波形更干净

避免误判尖峰与过冲，测量更真实

提升抗干扰能力，现场测量更稳定

下次在大功率、高干扰环境下使用高压差分探头时，不妨打开限制带宽功能，你会发现：测量结果更可信，调试效率也会明显提升。
