电压探头的分类与应用

　　电压探头是电子测量领域中不可或缺的工具，用于将待测电路中的电压信号安全、准确地传输至测量仪器(如示波器、万用表等)。根据不同的工作原理、测量范围和适用场景，电压探头可分为多种类型。本文将系统介绍电压探头的分类体系及其特点。

　　一、按工作原理分类

　　1. 无源电压探头

　　无源探头是最常见的电压探头类型，主要由电阻、电容等无源元件构成。

　　特点：

　　无需外部供电

　　结构简单，成本低廉

　　带宽通常在10MHz-500MHz之间

　　输入阻抗典型值为10MΩ(并联10-15pF电容)

　　典型应用：

　　一般电路调试

　　低频信号测量

　　教学实验环境

　　示例：常见的10:1衰减探头(如Tektronix P2220)，可将输入信号衰减10倍后传输至示波器。

　　2.有源电压探头

　　有源探头内部包含放大器等有源器件，需要外部供电。

　　特点：

　　带宽高(可达数GHz)

　　输入电容小(通常<1pF)

　　输入阻抗高(可达1MΩ以上)

　　价格昂贵

　　典型应用：

　　高频信号测量

　　高阻抗电路测量

　　精密测量场合

　　示例：Keysight N2790A系列有源探头，带宽达1GHz，特别适合测量高速数字信号。

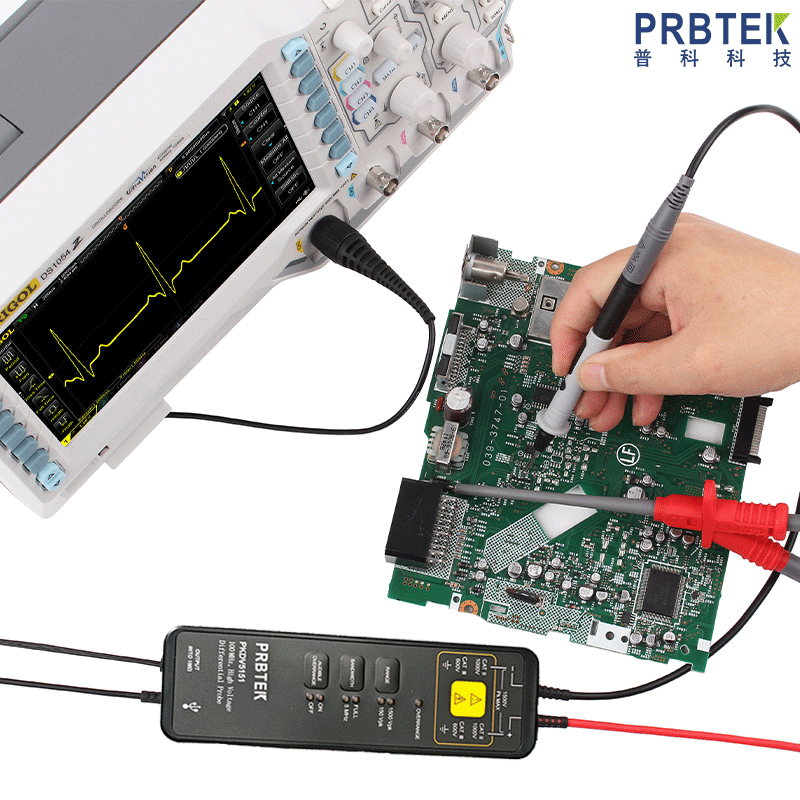

　　3. 差分探头

　　差分探头用于测量两个测试点之间的电压差而非对地电压。

　　特点：

　　共模抑制比高(通常>60dB)

　　可测量浮动信号

　　带宽范围广(从MHz到GHz级)

　　典型应用：

　　开关电源测量

　　电机驱动电路

　　通信差分信号

　　示例：Tektronix THDP0200高压差分探头，可测量高达±600V的差分信号。

　　二、按衰减比分类

　　1. 1:1探头(无衰减)

　　特点：

　　信号无衰减直接传输

　　带宽较低(通常<10MHz)

　　输入阻抗较低

　　适用场景：

　　小信号测量

　　低频应用

　　2. 10:1探头(衰减型)

　　特点：

　　信号衰减10倍

　　带宽较高(可达数百MHz)

　　输入阻抗较高

　　适用场景：

　　通用测量

　　中等电压测量

　　3. 100:1及更高衰减比探头

　　特点：

　　用于高压测量

　　带宽随衰减比增加而降低

　　特殊高压绝缘设计

　　适用场景：

　　电源系统

　　电力电子设备

　　示例：PMK PHV1000高压探头，衰减比1000:1，可测量高达40kV的电压。

　　三、按带宽分类

　　1.低频探头(<10MHz)

　　适用于音频、电源等低频信号测量。

　　2.中频探头(10MHz-500MHz)

　　通用型探头，满足大多数电子电路测量需求。

　　3.高频探头(>500MHz)

　　用于高速数字电路、射频信号等高频应用。

　　四、按特殊应用分类

　　1.高压探头

　　专门设计用于测量高电压(通常>1kV)，具有特殊的绝缘和安全设计。

　　2.电流探头(电压输出型)

　　通过测量电流在已知电阻上的压降来间接测量电流。

　　3.逻辑探头

　　专为数字电路设计，可识别和显示逻辑电平状态。

　　4.温度探头(热电偶型)

　　将温度变化转换为电压信号进行测量。

　　五、探头选择指南

　　选择电压探头时需考虑以下因素：

　　1.带宽：应至少为被测信号最高频率成分的3-5倍

　　2.衰减比：根据被测电压范围选择

　　3.输入阻抗：确保对被测电路影响最小

　　4.探头负载效应：输入电容和电阻对电路的影响

　　5.电压范围：确保不超过探头最大额定值

　　6.连接方式：考虑被测电路的物理连接需求

　　六、探头使用注意事项

　　1.使用前进行校准(补偿调整)

　　2.注意接地环路问题

　　3.避免超过额定电压

　　4.高频测量时注意探头位置和引线长度

　　5.定期检查探头绝缘状况

　　七、未来发展趋势

　　1.更高带宽：随着5G、高速数字电路的发展，对GHz级以上探头的需求增加

　　2.集成化：探头与测量仪器更紧密集成，智能识别探头参数

　　3.无线化：无线探头技术发展，减少对被测系统的影响

　　4.多功能化：单一探头集成电压、电流、温度等多种测量功能

　　电压探头作为电子测量的"桥梁"，其性能直接影响测量结果的准确性。了解各类探头的特性和适用场景，有助于工程师根据具体应用需求选择最合适的探头，获得可靠的测量数据。随着电子技术的不断发展，电压探头技术也将持续演进，满足日益复杂的测量挑战。
