高压差分电压探头对测试电路的影响

发布:西安普科科技
浏览次数:

高压差分探头用于测量高压、浮地、共模电压,相比普通单端探头,对被测电路的影响主要体现在负载效应、阻抗、带宽、共模干扰、接地、功率损耗、测量误差几个方面,下面分正向影响、负面影响、关键参数影响三部分清晰说明。


一、主要负面影响

1. 输入阻抗带来的负载效应(最关键)

差分探头等效为并联在被测电路两端的阻抗,会从被测电路汲取电流:

高压差分探头典型参数:输入阻抗 100MΩ//pF 级(如 100MΩ、8–16pF)

被测电路为高阻节点、弱信号、高频、高压小电流时,探头会拉低节点电压、改变分压、引起振荡、波形畸变;

低频 / 直流:主要是电阻负载;高频:寄生电容起主导,电容越大,对高频电路影响越严重。

例:SiC 驱动、IGBT 栅极、高频开关电源、DBD 等离子体、高压逆变,寄生电容会造成开关尖峰变大、振铃、方波边沿变形。

2. 寄生电容导致高频衰减、相位偏移

探头输入电容 + 线缆电容 + 前端电容,会形成 RC 负载:

频率越高,容抗越小,负载越重;

引起上升沿变慢、过冲、震荡、相位滞后;

对高速功率器件(SiC/GaN,几百 kHz–MHz 级)影响远大于工频电路。

3. 共模抑制比 (CMRR) 不足引入误差

高压差分探头核心是抑制共模电压:

CMRR 随频率升高快速下降,高频下共模干扰会转化为差模噪声,波形出现毛刺;

被测电路存在强共模噪声(开关电源、电机驱动、高压逆变)时,噪声会叠加在测量波形上。

4. 接地与地环路干扰

差分探头为浮地测量,但若:

接地不当、探头屏蔽层接触不良;

被测系统多点接地;会引入地环路电流、工频干扰、50Hz 噪声、低频漂移。

5. 功率损耗与发热

高压测量时,探头输入阻抗会消耗有功 / 无功功率:

直流 / 工频:主要是电阻发热;

高频高压:电容充放电损耗明显;轻则探头发热,重则影响被测电路稳态工作。

6. 衰减比误差影响真实波形

常见衰减比 1000:1、100:1,若探头衰减不准、带宽不足,会导致:

电压幅值偏低 / 偏高;

高频分量丢失,波形失真,误判电路故障。




二、正向作用(为什么必须用差分探头)

1.实现浮地高压测量:普通单端探头接地端接大地,测高压会短路,差分探头无直接接地,安全测量浮地高压;

2.抑制共模干扰:有效滤除高压系统的共模噪声,比单端探头测量更干净;

3.隔离保护示波器:高压不会损坏示波器,同时隔离被测电路与示波器地,避免地环路干扰。

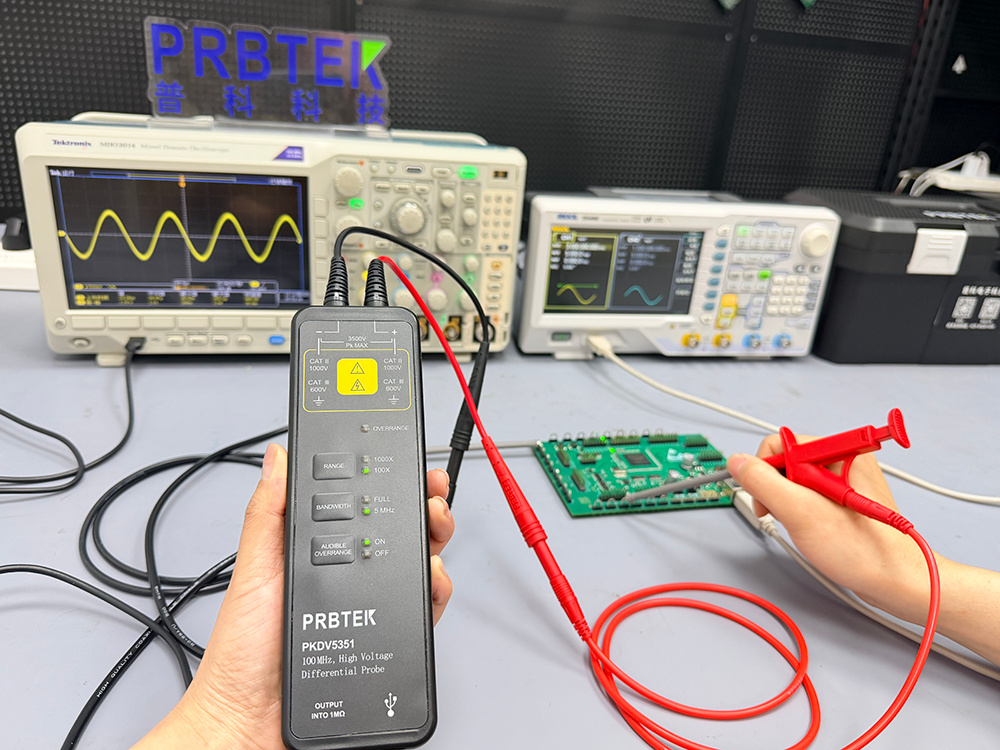

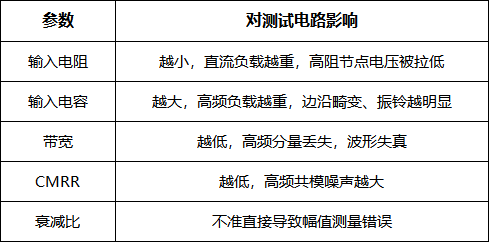

三、关键参数对电路影响总结表




四、减小探头对被测电路影响的实用建议

1.优先选输入电容更小的高压差分探头(如<8pF),降低高频负载;

2.高阻、高频节点尽量缩短探头引线,减少引线寄生电容;

3.测量 SiC/GaN、高速开关器件,必须用高频高压差分探头,不用低频款;

4.合理接地,避免多点接地形成地环路;

5.尽量使用1000:1 衰减比,输入阻抗更高,负载更小。
