罗氏线圈的历史与发展

　　电气工业革命与测量需求

　　20世纪初，全球电气化浪潮席卷工业领域，电力网络迅速扩张，高压技术突飞猛进。这一背景下，精确电流测量成为电力系统发展的关键技术需求。传统电流互感器(CTs)凭借其稳定性和安全性成为主流选择，但随着技术进步，其局限性日益显现。

　　CTs的技术瓶颈

　　1.磁饱和问题：高电流下磁芯进入非线性区，导致测量失真

　　2.频率限制：仅适用于工频范围(50/60Hz)，高频响应差

　　3.体积重量：磁芯结构导致设备笨重，安装受限

　　罗氏线圈的诞生

　　1912年，W. Rogowski和W. Steinhaus提出无磁芯螺旋线圈设计，开创电流测量新纪元。其核心创新包括：

　　空气芯结构：彻底消除磁滞和饱和效应

　　线性响应：宽动态范围内保持优异线性度

　　宽频特性：从直流到高频均可精确测量

　　技术原理与突破

　　罗氏线圈基于麦克斯韦方程组，通过均匀螺旋绕组测量磁场环量，输出电压与电流变化率(di/dt)成正比。这一原理使其特别适合瞬态电流测量，解决了传统CTs在高频和脉冲条件下的测量难题。

　　早期应用与局限

　　尽管理论先进，早期罗氏线圈面临多项挑战：

　　1.制造工艺：手工缠绕难以保证精度

　　2.信号处理：需复杂积分电路还原电流波形

　　3.环境干扰：易受外部磁场影响

　　4.校准难度：早期电子技术限制测量精度

　　技术演进历程

　　经过数十年持续改进，罗氏线圈实现多项突破：

　　1930s：机械缠绕技术提升制造精度

　　1940s：电子积分器解决信号处理难题

　　1950s：抗干扰设计和校准技术成熟

　　现代应用价值

　　当今罗氏线圈已成为多个领域的关键技术：

　　1.智能电网：故障电流检测与保护

　　2.新能源：光伏/风电系统监测

　　3.电力电子：高频开关器件测试

　　4.科研领域：脉冲功率与电磁兼容研究

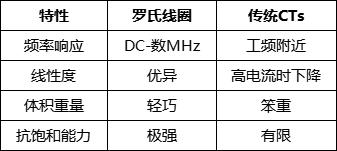

　　技术比较与优势

　　与传统CTs相比，罗氏线圈具有显著优势：

　　未来发展趋势

　　随着技术进步，罗氏线圈正朝着以下方向发展：

　　1.集成化：与数字处理电路一体化设计

　　2.智能化：内置自校准和故障诊断功能

　　3.微型化：MEMS工艺实现超小型化

　　4.多参数测量：同时测量电流、温度等多参数

　　选购指南

　　选择罗氏线圈时需考虑以下关键参数：

　　1.带宽：根据测量信号频率范围选择

　　2.灵敏度：依据被测电流大小确定

　　3.精度等级：按应用要求选择0.1%-1%不同等级

　　4.安装方式：分拆式或固定式根据现场需求选择

　　典型应用案例

　　1.变电站监测：实时监测高压线路故障电流

　　2.电动汽车：电池管理系统电流检测

　　3.科研实验：脉冲功率装置电流测量

　　4.工业自动化：变频器输出电流监测

　　维护与保养

　　为确保罗氏线圈长期稳定工作：

　　1.定期校准：建议每年进行一次精度校准

　　2.环境防护：避免强磁场和极端温度环境

　　3.连接检查：定期检查信号线连接状态

　　4.软件升级：数字式产品保持软件最新版本

　　常见问题解答

　　Q：罗氏线圈能否完全替代传统CTs?

　　A：两者各有优势，罗氏线圈在瞬态和高频测量中表现优异，而传统CTs在工频大电流测量中仍具优势。

　　Q：数字积分和模拟积分哪种更好?

　　A：数字积分具有灵活性和可编程优势，而模拟积分响应更快，需根据具体应用选择。

　　Q：如何减小外部磁场干扰?

　　A：可采用屏蔽设计、双绕组抵消或数字信号处理等技术。

　　技术展望

　　未来罗氏线圈技术将呈现以下发展趋势：

　　1.新材料应用：新型导体材料提升性能

　　2.无线传输：集成无线通信功能

　　3.AI集成：结合机器学习算法提升测量精度

　　4.多功能化：集成温度、振动等多传感器

　　历经百年发展，罗氏线圈技术已从实验室走向工业现场，其独特优势在现代化电力系统中发挥着不可替代的作用。随着技术进步，这一经典测量技术必将继续演进，为电气测量领域带来更多创新突破。
