示波器为什么有这么多种探头？

　　示波器作为电子测量领域的基础工具，其探头种类之多常常令初学者困惑。从简单的无源探头到复杂的有源差分探头，每种探头设计都有其特定的应用场景和技术考量。本文将系统分析示波器探头多样性的原因，详细解读各类探头的技术特点，并指导如何根据测量需求选择合适的探头。

　　一、示波器探头的基本功能与技术要求

　　示波器探头本质上是一个信号传输系统，负责将被测电路中的信号尽可能真实地传送到示波器输入端。理想的探头应当具备：

　　1.高保真度：不引入信号失真

　　2.最小负载效应：不影响被测电路工作状态

　　3.足够带宽：覆盖被测信号频率范围

　　4.安全可靠：保护操作人员和设备

　　5.使用便捷：易于连接和操作

　　这些相互制约的技术要求，直接导致了不同类型探头的产生。

　　二、示波器探头多样性的根本原因

　　1. 信号特性的多样性

　　电子信号在幅度、频率、波形等方面的巨大差异，需要不同类型的探头：

　　电压范围：从μV级微弱信号到kV级高压信号

　　频率范围：DC到数十GHz

　　信号类型：单端/差分、周期/瞬态、数字/模拟

　　阻抗特性：高阻/低阻电路

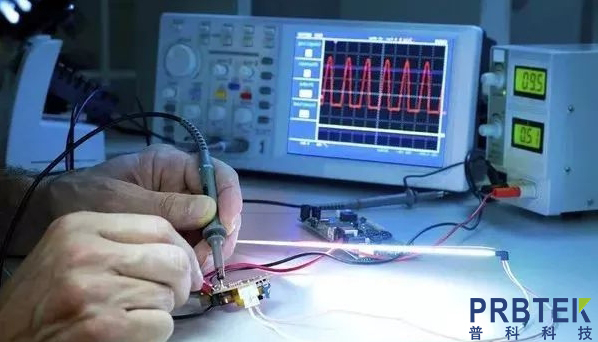

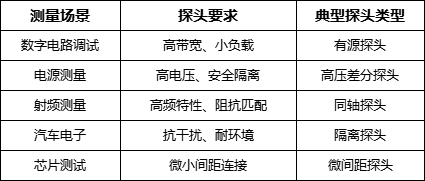

　　2. 测量场景的差异性

　　不同测量环境对探头有特殊要求：

      3. 技术实现的限制

　　没有一种探头技术能同时满足所有理想特性，工程师必须在以下参数间权衡：

　　带宽 vs 负载效应

　　灵敏度 vs 动态范围

　　精度 vs 成本

　　体积 vs 性能

　　三、主要示波器探头类型及技术特点

　　1. 无源探头(Passive Probes)

　　基本结构：

　　被测电路 → 衰减网络 → 同轴电缆 → 示波器

　　↑

　　补偿电容

　　技术特点：

　　典型带宽：100-500MHz

　　输入阻抗：10MΩ∥10-15pF

　　衰减比：10:1(最常见)、1:1、100:1等

　　无需外部供电

　　成本低廉

　　优缺点：

　　优点：耐用、经济、使用简单

　　缺点：带宽有限、容性负载较大

　　典型应用：

　　通用电子测量

　　教育实验

　　低频数字信号

　　2. 有源探头(Active Probes)

　　基本结构：

　　被测电路 → 高阻抗缓冲放大器 → 同轴电缆 → 示波器

　　↑

　　供电

　　技术特点：

　　带宽：可达16GHz以上

　　输入阻抗：1MΩ∥1pF或更高

　　动态范围：通常±8V至±40V

　　需要外部供电(通常由示波器提供)

　　关键优势：

　　极低的容性负载(可低至0.1pF)

　　超高带宽

　　最小化信号完整性影响

　　典型应用：

　　高速数字电路(DDR、PCIe等)

　　射频测量

　　高阻抗电路测量

　　3. 差分探头(Differential Probes)

　　技术原理：

　　Vdiff = V+ - V-

　　→ 差分放大器 → 示波器

　　细分类型：

　　a. 无源差分探头

　　带宽：<100MHz

　　共模抑制比(CMRR)：40-60dB

　　无需供电

　　适合低频差分信号

　　b. 有源差分探头

　　带宽：可达6GHz

　　CMRR：>60dB@高频

　　需要供电

　　输入电压：±数十V

　　c. 高压差分探头

　　电压范围：±数千V至±数十kV

　　带宽：通常<100MHz

　　安全隔离设计

　　开关电源、电机驱动测量

　　典型应用：

　　开关电源纹波

　　差分串行总线

　　三相电力系统

　　浮地测量

　　4. 电流探头(Current Probes)

　　工作原理：

　　互感式：AC电流，基于电磁感应

　　霍尔效应：AC/DC电流，基于半导体效应

　　技术参数：

　　带宽：DC-100MHz(高端产品可达120MHz)

　　电流范围：mA至kA级

　　精度：通常1-3%

　　需要校准和消磁

　　典型应用：

　　电源功耗分析

　　电机驱动电流

　　瞬态电流脉冲

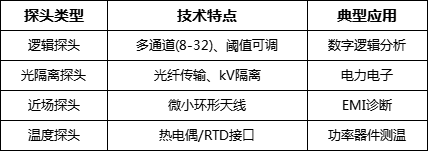

　　5. 特殊用途探头

　　四、探头选择的关键考量因素

　　1. 带宽需求

　　经验法则：探头带宽 ≥ 3×信号最高频率分量

　　例如：

　　测量100MHz时钟信号 → 选择≥300MHz带宽探头

　　1GHz数字信号 → 选择≥3GHz有源探头

　　2. 负载效应评估

　　容性负载影响：

　　上升时间延长：tr_probed = √(tr_signal² + tr_probe²)

　　可能导致信号振铃

　　电阻负载影响：

　　电压分压效应

　　可能改变电路工作点

　　3. 电压范围匹配

　　确保探头电压额定值覆盖：

　　信号最大幅值

　　可能出现的瞬态过压

　　4. 连接方式可行性

　　考虑：

　　被测点物理可访问性

　　是否需要焊接或专用适配器

　　空间限制(如芯片引脚间距)

　　5. 经济性权衡

　　高端探头价格可达示波器本体的数倍，需平衡：

　　实际测量需求

　　未来扩展性

　　使用频率

　　五、探头使用中的实用技巧

　　1. 补偿校准(针对无源探头)

　　步骤：

　　1.连接探头至示波器校准输出

　　2.观察方波波形

　　3.调整探头补偿电容，直至获得理想方波

　　过补偿：波形圆角

　　欠补偿：波形过冲

　　2. 接地优化

　　常见问题：

　　长接地线导致振铃(可能增加几nH电感)

　　接地不良引入噪声

　　解决方案：

　　使用短接地弹簧替代长引线

　　确保良好接触

　　差分测量消除共模噪声

　　3. 高频测量技巧

　　保持探头与被测点距离最短

　　使用专用高频探头附件

　　注意探头接地环面积最小化

　　六、前沿探头技术发展

　　1. 更高带宽需求

　　随着SerDes速率突破224Gbps，探头技术面临挑战：

　　材料创新(如低温共烧陶瓷)

　　三维封装技术

　　光电融合探头

　　2. 集成化趋势

　　探头内置信号处理(去嵌、滤波)

　　智能探头(自动识别、配置)

　　多物理量同步测量(电压+电流+温度)

　　3. 新型传感技术

　　量子隧道效应探头(原子级测量)

　　太赫兹波段探头

　　非接触式电场成像探头

　　结语

　　示波器探头的多样性反映了电子测量需求的复杂性和技术实现的多元化。理解各类探头的原理和特性，能够帮助工程师在面对不同测量挑战时做出合理选择。随着电子系统向更高速度、更高集成度发展，探头技术也将持续创新，为电子工程领域提供更强大的测量手段。
