Pearson皮尔森宽频电流互感器在浪涌电流测试中的专业应用

　　一、浪涌电流测试的特殊要求

　　浪涌电流测试是EMC(电磁兼容性)测试和电力设备评估中的关键环节，其典型测试要求包括：

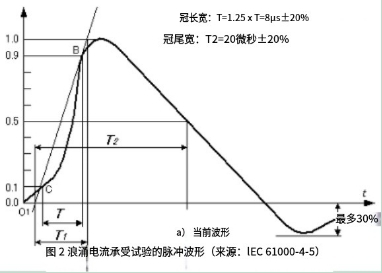

　　脉冲波形：8×20微秒或10×350微秒标准单次脉冲

　　电流幅度：通常超过1000安培

　　测量精度：需要准确捕捉瞬态波形特征

　　二、皮尔森宽频电流探头的技术特性

　　为满足上述严苛测试要求，皮尔森电子开发了专业系列宽频电流探头：

　　1. 关键参数

　　传输阻抗：≤0.01 V/A(确保大电流测量的安全性)

　　带宽：典型值DC-20MHz(完整捕捉浪涌波形前沿)

　　峰值电流能力：最高可达100kA(满足极端测试需求)

　　2. 结构优势

　　无磁芯设计：完全避免磁饱和问题

　　低插入阻抗：不影响被测电路特性

　　温度稳定性：特殊材料保证高温环境下的测量精度

　　三、行业应用案例

　　1. 雷电冲击测试(8×20μs)

　　应用场景：通信基站防雷系统验证

　　使用型号：Pearson Model 411(10kA峰值)

　　测试结果：准确记录5.8kA峰值电流，前沿时间7.9μs

　　2. 医疗设备浪涌测试(10×350μs)

　　测试标准：IEC 61000-4-5

　　推荐探头：Pearson Model 6600

　　特点：350μs长尾波精确测量，积分误差<±1%

　　四、与测试设备的系统集成

　　皮尔森电子与主要冲击测试设备制造商的深度合作体现在：

　　1.机械适配：专用安装支架实现无损安装

　　2.电气匹配：输出阻抗与示波器输入完美匹配

　　3.校准服务：提供NIST可溯源的系统级校准

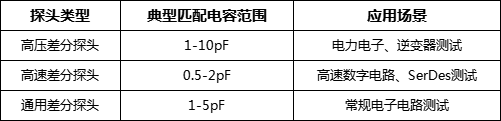

　　五、选型指南

　　六、测试注意事项

　　1.安装方向：确保箭头标记与电流方向一致

　　2.接地处理：使用配套接地环降低共模干扰

　　3.温度监控：持续大电流测试时监测探头温度

　　4.信号积分：对原始微分信号进行数字/模拟积分处理

　　皮尔森宽频电流探头凭借其卓越的性能指标和可靠的测试表现，已成为浪涌电流测试领域的黄金标准，为电力电子、汽车电子、航空航天等行业的设备安全验证提供了关键测量手段。
