NI采集卡：深入解析原理及其广泛的应用

　　一、引言

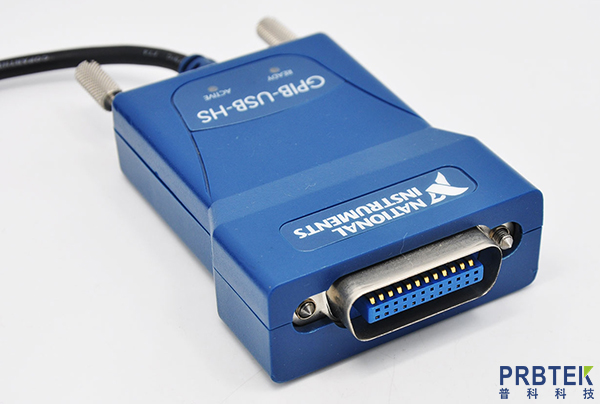

　　在现代科学研究、工业自动化以及测试测量等众多领域，数据采集是一项至关重要的任务。NI(National Instruments)采集卡作为一种高性能的数据采集设备，被广泛应用于各种复杂的环境中。它能够精确地采集来自不同传感器和信号源的模拟或数字信号，并将其转换为计算机能够处理的数字数据，为后续的分析、控制和决策提供了基础。

　　二、NI采集卡的原理

　　1.信号调理

　　当外部信号接入NI采集卡时，首先要经过信号调理部分。对于模拟信号而言，信号调理主要包括放大、滤波等操作。许多传感器输出的信号往往比较微弱，例如热电偶输出的毫伏级信号。NI采集卡中的放大器可以将这些微弱信号放大到合适的量程范围，以便后续的模数转换。同时，滤波电路能够去除信号中的噪声和干扰成分，如工频干扰(50Hz或60Hz的噪声)，提高信号的质量。

　　2.模数转换(ADC)

　　经过信号调理后的模拟信号需要转换为数字信号才能被计算机处理。NI采集卡中的模数转换器是实现这一功能的核心部件。ADC按照一定的采样频率对模拟信号进行采样，采样频率决定了采集卡能够捕捉到信号变化的快慢程度。根据奈奎斯特 - 香农采样定理，为了准确地重构原始模拟信号，采样频率必须至少是信号最高频率的两倍。例如，对于一个最高频率为1kHz的模拟信号，采样频率至少应为2kHz。ADC将采样得到的模拟值转换为对应的数字编码，这个数字编码代表了模拟信号在采样时刻的幅度值。

　　3.数字接口与数据传输

　　转换后的数字信号通过采集卡内部的数字接口传输到计算机。NI采集卡通常采用高速的接口标准，如PCI、PCIe、USB等。PCI(Peripheral Component Interconnect)和PCIe(PCI Express)接口提供了较高的数据传输带宽，适用于需要高速数据采集和传输的应用，如高速图像采集或高频信号监测。USB(Universal Serial Bus)接口则具有通用性和便携性的优点，方便在不同的计算机设备上使用。采集卡将采集到的数据按照一定的格式(如二进制数据)通过这些接口传输到计算机的内存或存储设备中，供软件进行进一步的处理。

　　4.时钟与同步

　　NI采集卡内部有精确的时钟系统，用于控制采样的时间间隔。在多通道采集或需要多个采集卡协同工作的情况下，时钟和同步机制尤为重要。例如，在一个多通道振动信号采集系统中，各个通道的信号必须在同一时刻进行采样，以保证采集到的数据在时间上是对齐的，这样才能准确地分析信号之间的相关性和相位关系。NI采集卡可以通过内部时钟源或者外部时钟源进行时钟同步，外部时钟源可以是高精度的时钟发生器或者其他具有时钟输出功能的设备。

　　三、NI采集卡的应用

　　1.工业自动化与过程控制

　　在工业生产线上，NI采集卡可用于采集各种传感器的数据，如温度传感器、压力传感器、流量传感器等。通过实时采集这些生产过程中的关键参数，控制系统可以根据采集到的数据进行反馈控制，确保生产过程的稳定性和产品质量。例如，在化工生产中，采集卡可以实时监测反应釜内的温度、压力和液位等参数，当这些参数超出设定的安全范围时，控制系统可以及时调整加热、冷却或进料等操作，避免生产事故的发生。

　　2.测试测量领域

　　在电子设备的研发和测试过程中，NI采集卡是不可或缺的工具。它可以用于采集电子电路中的电压、电流、频率等信号，对电子设备的性能进行测试和分析。例如，在电路板的功能测试中，采集卡可以采集各个测试点的电压信号，判断电路是否正常工作。在射频(RF)测试中，采集卡可以与频谱分析仪等设备配合，采集射频信号的幅度、频率等特性，用于评估射频设备的性能指标。

　　3.科学研究

　　在物理学、化学、生物学等众多科学研究领域，NI采集卡也发挥着重要作用。在物理实验中，如激光干涉实验，采集卡可以采集干涉条纹的光强信号，用于分析光的干涉现象和测量微小位移。在生物医学研究中，采集卡可以采集生物电信号，如心电图(ECG)、脑电图(EEG)等。通过对这些生物电信号的采集和分析，研究人员可以了解人体的生理状态和病理特征，为疾病的诊断和治疗提供依据。

　　4.汽车测试与研发

　　在汽车行业，NI采集卡用于汽车的性能测试和故障诊断。在汽车的动力系统测试中，采集卡可以采集发动机的转速、扭矩、油温等参数，评估发动机的性能。在汽车的电子控制系统测试中，采集卡可以采集汽车电子控制单元(ECU)的输入输出信号，对汽车的电子控制系统进行故障诊断和功能验证。例如，在汽车的制动系统测试中，采集卡可以采集制动压力、车轮转速等信号，确保制动系统的安全性和可靠性。

　　四、结论

　　NI采集卡凭借其先进的信号采集原理和广泛的适用性，在众多领域中成为数据采集的重要设备。它能够准确地采集各种类型的信号，并通过高效的数据传输将采集到的数据提供给计算机进行处理。无论是工业自动化中的过程监控、测试测量中的设备性能评估，还是科学研究中的数据获取以及汽车行业中的测试研发，NI采集卡都发挥着不可替代的作用。随着技术的不断发展，NI采集卡的性能也在不断提升，将继续为各个领域的数据采集和处理需求提供强有力的支持。
