电场探头单极和双极在结构上有哪些区别？

　　一、引言

　　电场探头在电场测量中起着关键的作用。理解电场探头相当于单极还是双极是一个涉及到电场测量原理、探头结构和功能等多方面知识的重要问题。这一问题的探讨有助于更准确地进行电场测量、分析电场特性以及在各种电磁兼容(EMC)测试、环境电场监测等应用场景中合理地使用电场探头。

　　二、单极和双极的概念

　　1.单极

　　在电学概念中，单极通常指的是与单一电极相关的情况。例如，单极天线是一种只有一个电极(如一根金属棒)与地构成回路来发射或接收电磁波的天线结构。对于电场而言，单极结构往往是指电场的产生或探测与一个单独的带电体或电极相关，其电场分布具有明显的不对称性，电场线从单极出发或终止于单极(取决于单极是正电荷源还是负电荷源)。

　　2.双极

　　双极则涉及到两个电极。双极天线就是由两根长度相等的导体组成，两导体之间存在一定的距离，通过两电极之间的电位差来实现电磁波的发射或接收等功能。在电场测量中，双极结构的电场探头可能会利用两个电极之间的电场耦合来检测电场，其电场分布相对单极更为对称，电场线在两个电极之间存在相互关系。

　　三、电场探头的结构与原理

　　1.结构类型

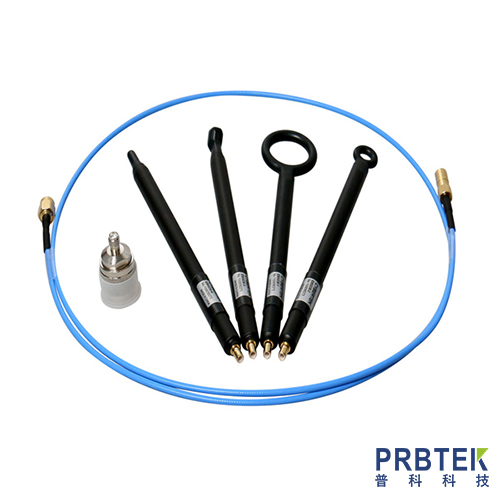

　　有些电场探头采用类似单极的结构。例如，某些简单的电场探头可能是一个小型的金属天线结构，它类似于单极天线的原理，通过与周围电场的耦合，在探头内部产生感应电动势。这种探头可能只有一个主要的感应部分，其信号输出与该部分相对于周围环境(如接地参考)的电场耦合情况有关。

　　然而，更多的电场探头采用双极结构或者等效于双极结构的设计。例如，差分电场探头，它有两个电极或者两个感应区域。这两个部分在空间上有一定的布局，当存在电场时，由于两个电极所处位置的电场强度可能不同，会在两个电极之间产生电位差。这种电位差与电场强度有一定的关系，通过检测这个电位差就可以得到电场的相关信息。

　　2.工作原理

　　对于类似单极结构的电场探头，其工作原理基于电场对单个感应体的作用。当电场作用于探头的感应部分时，感应体上的电荷会重新分布，从而产生感应电动势。根据法拉第电磁感应定律，感应电动势的大小与电场强度、感应体的几何形状以及电场相对于感应体的方向等因素有关。

　　双极结构的电场探头则是基于两个电极之间的差分效应。假设两个电极分别为A和B，在电场E的作用下，电极A和电极B处的电位分别为V_A和V_B。由于电场在空间中的分布不均匀(除非是均匀电场)，V_A和V_B会存在差值。这个差值与电场强度E以及电极A和B之间的距离、相对位置等因素有关。通过测量这个电位差，可以利用预先校准得到的关系来确定电场强度。

　　四、电场探头在实际应用中的表现

　　1.单极结构探头的应用特点

　　在一些简单的定性电场检测场景中，单极结构的电场探头可能会被使用。例如，在初步判断某一区域是否存在电场干扰时，单极结构的探头可以快速给出一个大致的电场存在与否的信号。然而，单极结构的探头存在一些局限性。由于其电场耦合相对单一，容易受到周围环境的影响，如接地情况、附近其他带电物体的干扰等。而且其测量精度相对较低，因为它只能反映探头感应部分与周围环境之间的一种相对电场耦合情况，难以准确地确定电场的矢量特性。

　　2.双极结构探头的应用特点

　　在大多数精确的电场测量应用中，双极结构的电场探头更为常用。例如，在电磁兼容测试中，需要精确测量设备周围的电场强度以确保设备符合相关的电磁兼容性标准。双极结构的探头能够更好地抵抗共模干扰，因为它测量的是两个电极之间的差分信号。共模干扰是指同时作用于两个电极的相同干扰信号，由于双极探头测量的是差分信号，共模干扰在理想情况下会被抵消。同时，双极结构的探头能够更准确地测量电场的矢量特性，通过合理设计两个电极的布局，可以测量电场在不同方向上的分量，从而得到更全面的电场信息。

　　五、结论

　　综上所述，虽然存在一些类似单极结构的电场探头，但在精确测量和广泛应用的电场探头中，更多的是等效于双极结构的探头。双极结构的电场探头在测量精度、抗干扰能力以及对电场矢量特性的测量能力等方面具有明显的优势。在实际的电场测量工作中，需要根据具体的测量需求、测量环境等因素来选择合适的电场探头，并且要充分理解所选用探头的结构和原理，以确保测量结果的准确性和可靠性。
