线圈输出与频率不成正比的原因

　　一、引言

　　在电磁学领域中，线圈是一种常见的元件，它在不同的电路和设备中发挥着重要的作用，例如变压器、电感等。人们可能会直观地认为线圈的输出应该和频率成正比，但实际情况并非总是如此。这背后涉及到多个复杂的电磁学原理。

　　二、线圈的基本电磁特性

　　1.自感现象

　　线圈具有自感特性，当电流通过线圈时，会产生自感电动势。根据法拉第电磁感应定律$ e = -L\frac{di}{dt} $，其中$ e $是自感电动势，$ L $是自感系数，$ \frac{di}{dt} $是电流的变化率。自感系数$ L $取决于线圈的匝数、尺寸以及磁芯的性质(如果有磁芯的话)。

　　自感现象表明，线圈会对电流的变化产生阻碍作用。当频率增加时，电流的变化率增大，自感电动势也会增大。但这种关系并非简单的正比关系。

　　2.磁通量与感应电动势

　　对于一个线圈，感应电动势$ e = N\frac{d\Phi}{dt} $，其中$ N $是线圈匝数，$ \Phi $是磁通量。磁通量$ \Phi = BA $，$ B $是磁场强度，$ A $是线圈所包围的面积。

　　在一些情况下，当频率增加时，虽然磁通量的变化率会增加，但由于磁场的分布、磁芯的饱和等因素，磁通量$ \Phi $本身可能不会按照与频率成正比的方式变化。例如，当线圈中有铁磁材料作为磁芯时，随着磁场强度的增加，铁磁材料会逐渐饱和。在高频下，磁芯可能更快地达到饱和状态，此时即使频率继续增加，磁通量的增加也会受到限制，从而导致感应电动势不再与频率成正比增长。

　　三、线圈中的能量损耗

　　1.电阻损耗

　　实际的线圈是由导线绕制而成的，导线具有一定的电阻$ R $。根据欧姆定律$ I = \frac{V}{R} $，当电流通过线圈时，会产生焦耳热损耗$ P = I^{2}R $。

　　在不同频率下，由于集肤效应和邻近效应，电阻会发生变化。集肤效应是指随着频率的升高，电流会趋向于在导线表面流动，使得导线的有效横截面积减小，电阻增大。这种电阻的变化是非线性的，并且会影响线圈的输出。例如，在高频电路中，由于集肤效应导致电阻增大，线圈上的电压降会增加，从而影响线圈的输出特性，使其与频率之间的关系变得复杂，不再是简单的正比关系。

　　2.磁芯损耗

　　如果线圈有磁芯，磁芯在交变磁场下会产生损耗，包括磁滞损耗和涡流损耗。磁滞损耗是由于磁芯材料的磁滞回线造成的，它与频率有关，但不是简单的正比关系。涡流损耗$ P_{e}=k f^{2}B^{2}V $(其中$ k $是与材料相关的常数，$ f $是频率，$ B $是磁场强度，$ V $是磁芯体积)，虽然与频率的平方有关，但由于磁场强度$ B $在不同频率下会受到多种因素的影响(如磁芯饱和等)，所以磁芯损耗也会导致线圈的输出与频率不成正比。

　　四、分布参数的影响

　　1.分布电容

　　线圈的匝与匝之间、线圈与周围环境之间存在分布电容。在低频时，分布电容的影响较小，但随着频率的升高，分布电容的容抗$ X_{C}=\frac{1}{2\pi fC} $会减小(其中$ C $是分布电容)。

　　分布电容会与线圈的电感形成一个LC电路，当频率达到LC电路的谐振频率$ f_{0}=\frac{1}{2\pi\sqrt{LC}} $时，会发生谐振现象。在谐振频率附近，线圈的输出特性会发生剧烈变化，不再遵循与频率的简单关系。例如，在谐振时，电路中的电流和电压会达到最大值或最小值，这与在非谐振频率下的情况有很大不同，使得线圈输出与频率不成正比。

　　2.分布电感

　　除了线圈本身的电感外，在电路中还存在分布电感。分布电感与线圈电感相互影响，尤其是在高频情况下。由于分布电感的存在，电路中的电感值会发生变化，这种变化会影响电路的阻抗$ Z = R + j(X_{L}-X_{C}) $(其中$ X_{L}=\omega L = 2\pi fL $是感抗)，从而使线圈的输出与频率之间的关系变得复杂。

　　五、结论

　　综上所述，线圈的输出不和频率成正比是由于多种因素共同作用的结果。自感现象中的复杂关系、磁芯的饱和、能量损耗(包括电阻损耗和磁芯损耗)以及分布参数(分布电容和分布电感)等都会影响线圈在不同频率下的输出特性。在实际的电路设计和电磁设备应用中，需要充分考虑这些因素，以便准确地预测和控制线圈的性能。

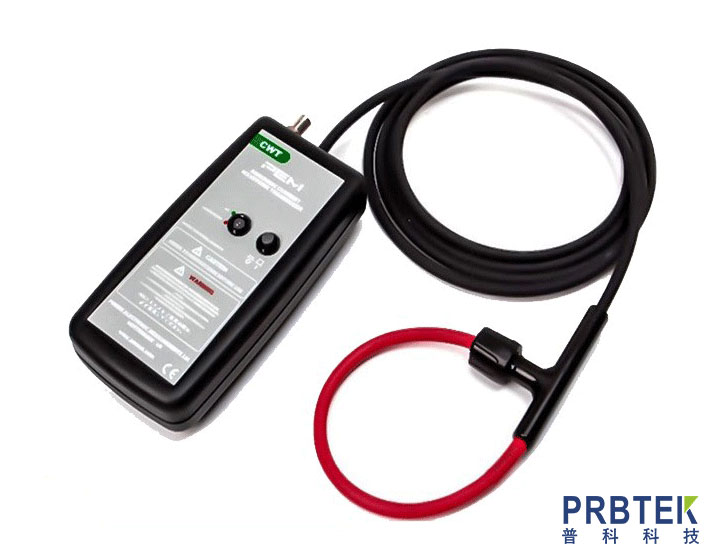

　　以上内容由普科科技/PRBTEK整理分享， 西安普科电子科技有限公司致力于打造仪器配附件一站式供应平台。主营范围：示波器测试附件配件的研发、生产、销售。涵盖产品包含电流探头、差分探头、高压探头、无源探头、柔性电流探头、近场探头、电流互感器、射频测试线缆、各类仪器测试附件等。更多信息，欢迎登陆官方网站进行咨询：http://www.prbtek.cn
