PK-CWT 系列罗氏线圈使用指南:操作方法与注意事项
发布:西安普科科技浏览次数:一、概述

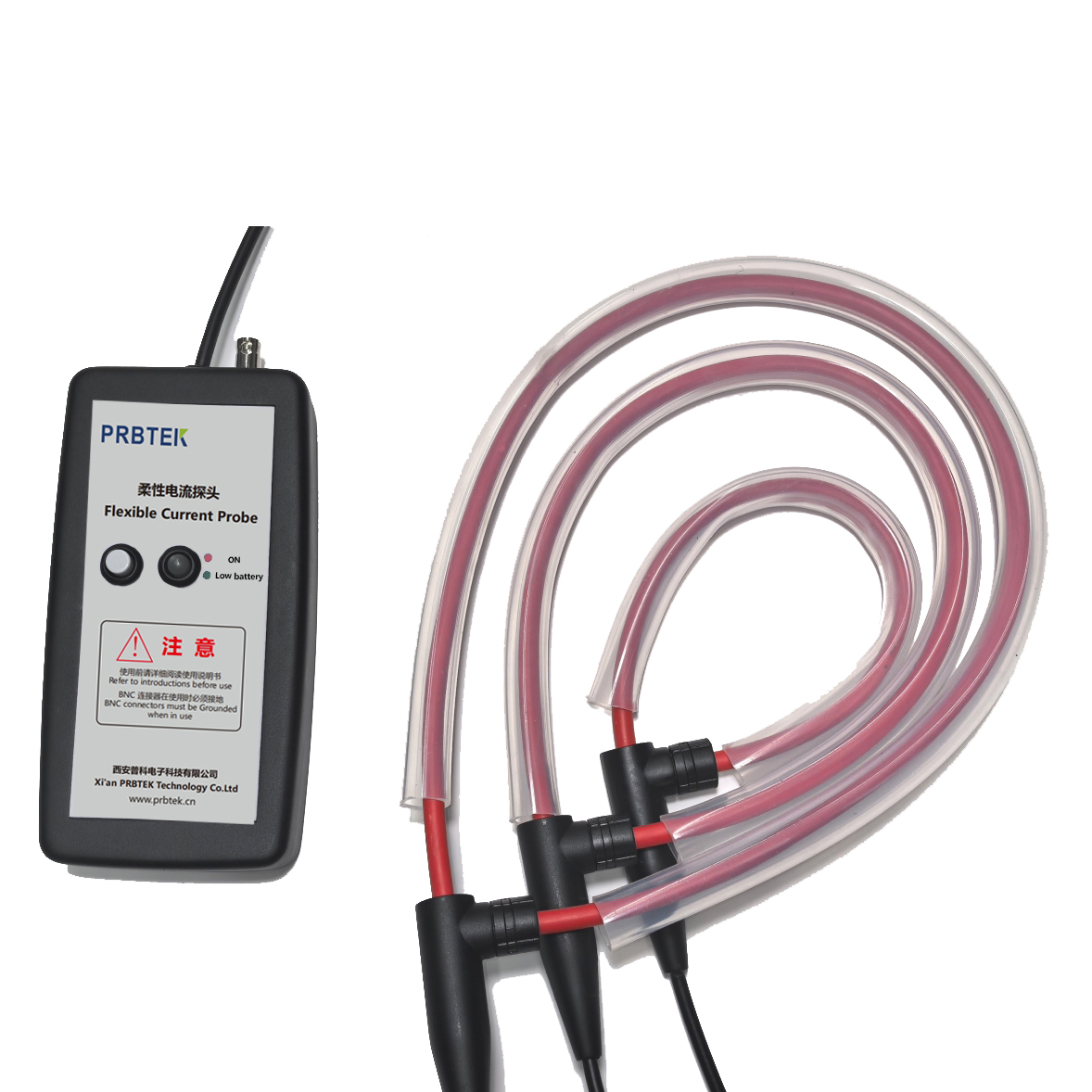

普科科技PRBTEK的PK-CWT 系列柔性电流探头是一款采用柔性开环结构的专业测量工具,能够精准复现大功率开关全频段电流波形,在多个领域发挥着重要作用。
在性能方面,该系列产品表现出色。频率响应带宽范围从 0.1Hz 至 16MHz,这意味着它不仅能精准捕捉超低频段的缓变信号,还可快速响应高频瞬态电流的变化。在电流测量维度上,额定电流范围达 30A 至 1200kA,同时具备峰值 40kA/μs、绝对值 1.5kA/μs 的电流变化率耐受能力,可满足从微小电流监测到超大脉冲电流检测的全场景需求。
其应用领域十分广泛,在电力设备监测中,能检测瞬态电流与绝缘隐患;进行电磁兼容测试时,可精准记录脉冲参数;凭借宽频带特性,适配高频加热炉电流检测;通过直流隔离与高灵敏度,实现电力电子系统微小电流测量;还能用于电网谐波监测及磁约束聚变实验等科研场景,是脉冲电流测量的优质解决方案。
二、操作方法
连接测量仪器:将探头与示波器或其他测量仪器相连,确保仪器有参考地,且输入阻抗设为 1MΩ(或≥100kΩ)。依据探头灵敏度设置示波器衰减比例,例如 PK-CWT/15 灵敏度为 2mV/A 时,示波器设为 500X;灵敏度为 1mV/A 时,设为 1000X。
供电启动:通过 USB 接入供电电压或安装 4 节 5 号电池,将探头开关拨至 ON,当绿色电源指示灯亮起,表明探头已正常供电,可以进行后续操作。
放置被测导线:将被测电流引线(或引脚)插入探头,务必将电流感应环插头完全插入底部。同时,保证被测导线穿过探头感应环正中间,否则会降低测量准确性。
开始测量:完成上述操作后,接通被测电路电源,即可开始测量。
结束测量与拔出探头:测量完毕先关闭被测电路电源,再拔出探头环,防止电流冲击损坏设备或影响测量精度。
关闭电源与保管:断开探头电源,妥善保管探头,以便下次使用。
三、注意事项
保证测量精准性:为获得精准的测量结果,测量时务必让被测导线穿过探头环,这是确保测量准确的基础。
避开误差区域:探头感应环交界处存在测量误差较大的区域(即特定阴影部分),应避免将被测导线置于该区域,以免影响测量结果的可靠性。
确保感应环连接稳固:测量前,需将探头环插入对应接口并确保插到底部,否则会导致感应信号不稳定,进而影响测量精度。
远离强磁场干扰源:测量过程中,若附近存在由多圈线圈构成的磁场辐射源等强磁场干扰源,务必将探头尽可能远离,以减少磁场干扰对测量的影响。
规避电磁干扰:测量时需远离变化速率>100V/μs 的高压信号及频率≥MHz 级的干扰源,避免电磁干扰导致误差,保证测量数据的准确性。
检测干扰源:判断周围是否存在强干扰源,可将探头环放置在被测导线周围,但不夹住导线,测量周围信号强度,以此来评估周围环境对测量的干扰情况。
四、产品订购说明
输出参数:±12V 对应峰值电流,示波器输入阻抗 DC 1MΩ;±2V 对应峰值电流,灵敏度减半,示波器输入阻抗 DC 50Ω。
精度(典型值):母线位于罗氏线圈的中心时,校准读数 ±0.3%;母线位于线圈内(10mm 直径导体),典型值为读数的 ±0.5%;线性度为 0.05%。
直流偏移:最大 ±2mV@25℃。
使用条件:线圈和连接同轴线的工作温度范围为 - 20℃—100℃;积分电路的工作温度范围为 0℃—50℃。
线圈耐压:对地安全峰值工作电压为 10kVpk。
线缆长度:线圈到积分器线缆的标准长度为 1m、2.5m,也可以提供其他长度的线缆。
线圈周长:有 300mm、500mm、700mm、1000mm 等规格,也可以提供其他长度的线圈。
电池:采用 4×1.5V AA 碱性电池,工作时长 8 小时。外部电源适配器为设备供电时,电池不工作。
