PRBTEK罗氏线圈PK-CWT/150在电网谐波监测中的深度应用解析

在现代电网运行体系中，谐波污染如同隐匿的 “电力杀手”，严重威胁着电网的安全稳定与电能质量。普科科技PRBTEK的罗氏线圈 PK-CWT/150 以其卓越性能，精准狙击谐波难题，成为守护电网的坚实护盾。

一、电网谐波 “乱象” 丛生，监测需求紧迫

随着工业自动化进程加速与居民生活电气化普及，大量非线性负载如变频器、开关电源、电弧炉等纷纷接入电网。这些设备运行时如同无序的 “电流演奏者”，向电网注入丰富且复杂的谐波电流，使得电网电压波形 “扭曲变形”，电能质量大打折扣。谐波不仅会增加电力设备的铁损与铜损，缩短设备使用寿命，还可能引发继电保护装置误动作，甚至造成大面积停电事故，严重影响电力系统的可靠运行。因此，高效、精准地监测电网谐波，是当下电力行业亟待解决的关键问题。

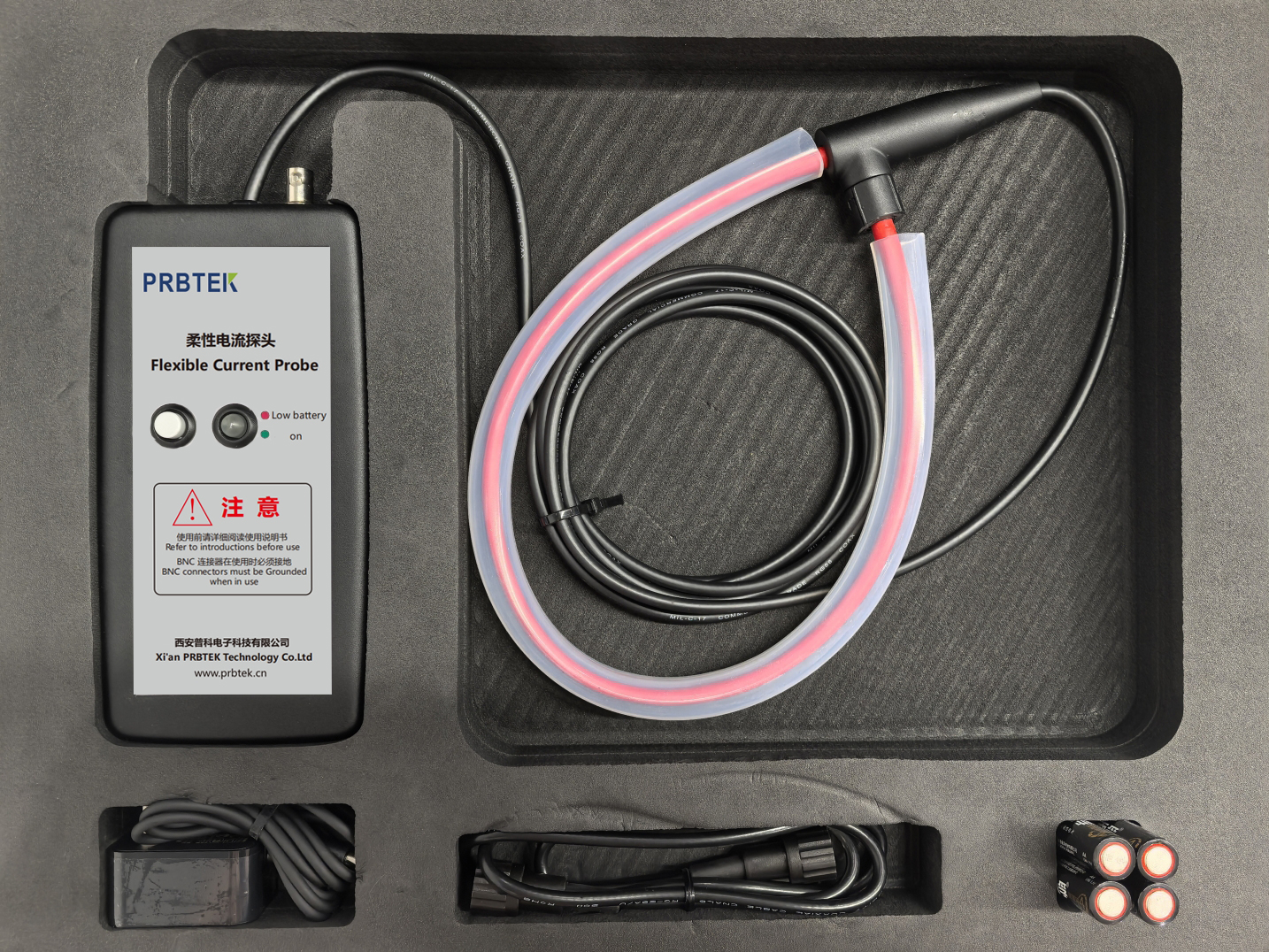

二、PK-CWT/150：性能卓越，专为谐波监测而生

1. 超宽频带，谐波 “无处遁形”：PK-CWT/150 拥有 0.1Hz 至 16MHz 的超宽频带，如同拥有一双 “火眼金睛”，能够精准识别电网中从超低频缓变信号到高频瞬态电流的所有谐波频率。无论是 50Hz 基波附近的低频谐波，还是高达 MHz 级别的高频谐波，都无法逃脱其监测范围，为全面、深入分析电网谐波特性提供了坚实的数据基础。

2. 高灵敏度与高精度，数据精准可靠：在 0.2mV/A 的灵敏度下，PK-CWT/150 的测量误差≤±1%，对微小的谐波电流变化极为敏感。即使谐波电流变化微弱如发丝，它也能敏锐捕捉并精准测量，确保监测数据的准确性与可靠性。在复杂的电网环境中，这种高灵敏度与高精度的特性，使得它能够稳定输出精准的谐波电流数据，为电力运维人员判断谐波状况提供了可靠依据。

3. 大电流耐受，适配多样电网规模：其额定电流范围达 30A 至 1200kA，峰值电流可达 600kA，能够轻松应对不同规模电网的谐波监测需求。无论是低压配电网中相对较小的电流，还是高压输电线路中的强大电流，PK-CWT/150 都能游刃有余地进行监测，展现出强大的适用性。

4. 柔性开环，安装便捷高效：采用柔性设计，PK-CWT/150 安装时无需对现有电网结构进行大规模改造，可灵活环绕在被测导体周围，大大缩短了安装时间，降低了安装成本。开环结构使其与被测电流之间无直接电路连接，有效避免了电气干扰，提高了测量的安全性与稳定性。

5. 抗干扰 “尖兵”，无惧复杂电磁环境：通过特殊屏蔽工艺与积分电路设计，PK-CWT/150 对 50/60Hz 工频电压场和 MHz 级高频干扰（变化速率 > 100V/μs 的高压信号）具备出色的抗扰度。在充斥着各种电磁干扰的工业现场与变电站等场所，它能够有效抑制外界干扰信号，确保测量结果真实反映电网谐波电流情况。

三、实战应用：某城市电网谐波监测项目

1. 项目背景与挑战：某城市经济快速发展，工业企业数量激增，居民用电量也大幅攀升，电网中的谐波问题愈发严重。大量谐波导致部分区域电压波动频繁，电力设备故障频发，严重影响了居民生活用电质量与工业企业的正常生产。电力部门急需一套精准可靠的谐波监测系统，以全面掌握电网谐波状况，制定有效的治理方案。

2. PK-CWT/150 的 “上岗” 部署：经过严格的市场调研与产品测试，电力部门最终选择了普科科技的 PRBTEK 罗氏线圈 PK-CWT/150。技术人员依据电网结构与负荷分布情况，在城市变电站出线端、重点工业用户进线处以及居民小区配电室等关键节点安装了 PK-CWT/150。安装过程极为简便，技术人员将柔性线圈轻松环绕在被测电缆上，再通过专用线缆将其与后端的数据采集和分析设备相连，整个过程迅速且未对电网正常运行造成任何影响。

3. 监测成果 “大放异彩”：PK-CWT/150 投入运行后，实时、精准地监测着电网中的电流信号，并将采集到的数据源源不断地传输至数据处理中心。经过一段时间的持续监测，大量有效数据被收集。通过对这些数据的深入分析，发现该城市电网中存在较为严重的 3 次、5 次和 7 次谐波。其中，部分大型工业用户，如某钢铁厂和某化工企业，其进线处的谐波电流超标现象尤为突出。例如，某钢铁厂的进线处，3 次谐波电流含量高达 18%，严重影响了周边电力设备的正常运行，甚至对同一供电线路上的其他用户也造成了干扰。

4. 谐波治理 “对症下药”：基于 PK-CWT/150 提供的准确监测数据，电力部门与相关企业共同商讨制定了针对性的谐波治理方案。对于谐波超标的工业用户，要求其立即安装谐波滤波器，以削减谐波电流的注入量。同时，在电网中合理配置无功补偿装置，优化电网的功率因数，进一步改善电能质量。在实施治理措施后，再次借助 PK-CWT/150 进行监测，结果令人欣喜：电网中的谐波含量显著降低，3 次谐波电流含量降至 6% 以内，5 次和 7 次谐波也得到了有效抑制，电网电压波形趋于稳定，电能质量得到了极大改善。

四、应用成效显著，价值凸显

1. 谐波监测 “精准无误”：PK-CWT/150 凭借其超宽频带与高灵敏度，精准捕捉到电网中的各种谐波电流，为电力部门提供了全面、细致、准确的谐波数据，如同为谐波治理工作绘制了一幅精准的 “作战地图”，为制定科学有效的治理方案奠定了坚实基础。

2. 谐波源定位 “快速精准”：通过对不同位置的谐波监测数据进行综合分析，能够迅速、准确地定位谐波源，明确谐波产生的责任主体。这使得电力部门在谐波治理工作中能够有的放矢，针对性地采取治理措施，大大提高了谐波治理的效率，节省了人力、物力和时间成本。

3. 电网安全 “保驾护航”：在成功实施谐波治理措施后，电网中的谐波含量大幅降低，电力设备的运行环境得到极大改善。设备损耗明显减少，故障率显著降低，有效保障了电网的安全稳定运行，提高了供电可靠性，为城市的经济发展与居民生活提供了可靠的电力保障。

4. 经济效益 “成果丰硕”：谐波问题的有效解决，不仅减少了电力设备的维修和更换成本，降低了因电网故障导致的停电损失，还提高了电能的利用效率。对于电力企业而言，降低了运营成本，增加了经济效益；对于工业企业来说，减少了因电能质量问题导致的生产损失，提高了生产效率，创造了更多的经济效益。

综上所述，普科科技的 PRBTEK 罗氏线圈 PK-CWT/150 在电网谐波监测领域展现出了无可比拟的卓越性能与应用价值。通过精准监测谐波，为电网的安全稳定运行提供了坚实保障，为电力行业的可持续发展注入了强大动力。随着电网规模的不断扩大与电力电子技术的广泛应用，相信 PK-CWT/150 将在更多的电网谐波监测项目中发挥关键作用，助力构建更加智能、可靠、高效的现代电网体系。
