PEM罗氏线圈CWT1500B的使用操作指南

　　一、概述

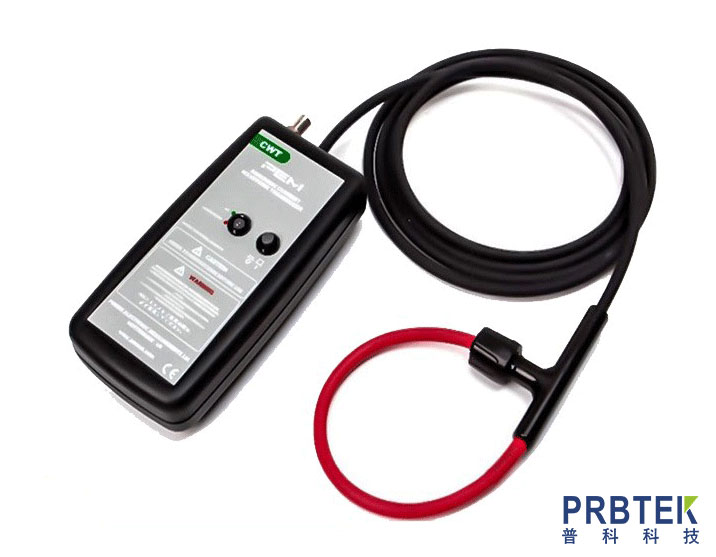

　　PEM罗氏线圈CWT1500B是一种用于测量电流的高精度仪器。它基于罗氏线圈原理，能够准确地测量交流电流，在电力系统测试、工业设备监测等众多领域有着广泛的应用。

　　二、使用前准备

　　(一)检查设备

　　1. 外观检查

　　仔细检查CWT1500B的外壳是否有损坏、划痕或裂缝。如果发现外壳有破损，可能会影响设备的安全性和准确性，应及时联系供应商。

　　检查线圈部分，确保罗氏线圈的绕组没有断裂、短路或变形的情况。例如，可以通过肉眼观察线圈的外观是否平整，是否有烧焦的痕迹等。

　　2. 连接端口检查

　　查看设备的输入输出端口，确保端口的金属触点没有氧化、腐蚀或变形。对于BNC接口(如果有)，要检查接口的连接是否紧密。

　　(二)选择合适的测量环境

　　1. 温度和湿度

　　尽量在温度稳定的环境中使用CWT1500B。理想的工作温度范围通常在0 - 40℃之间。如果温度过高或过低，可能会影响测量的准确性和设备的稳定性。

　　湿度也会对设备产生影响，一般建议在相对湿度不超过80%的环境中使用，避免在潮湿环境中长时间放置，防止设备受潮损坏。

　　2. 电磁干扰

　　由于CWT1500B是用于测量电流的精密仪器，应避免在强电磁干扰的环境中使用。例如，不要靠近大型电机、变压器等产生强磁场的设备。如果无法避免，可以采取屏蔽措施，如使用屏蔽线连接设备，或者将设备放置在金属屏蔽箱内。

　　三、连接操作

　　(一)与被测电路的连接

　　1. 打开被测电路的接入点

　　在连接CWT1500B之前，需要先找到被测电路中合适的接入点。这个接入点应该能够方便地将罗氏线圈套入，并且要确保接入点的电流是需要测量的目标电流。例如，在三相电路中，如果要测量其中一相的电流，就需要准确找到该相的导线接入点。

　　2. 套入罗氏线圈

　　将CWT1500B的罗氏线圈缓慢套入被测电路的导线上。确保线圈完全包围导线，并且线圈的轴线与导线的轴线重合，以获得准确的测量结果。在套入过程中，要避免刮伤线圈或导线。

　　(二)与测量仪器的连接

　　1. 如果使用示波器作为测量仪器

　　使用合适的BNC电缆将CWT1500B的输出端口与示波器的输入通道连接起来。连接时要确保插头插紧，避免接触不良导致信号传输错误。

　　2. 如果使用数据采集卡等其他测量设备

　　根据设备的接口类型，选择合适的连接线。例如，如果数据采集卡是USB接口，可能需要使用专门的转换线将CWT1500B的信号转换为USB信号后再连接到数据采集卡。

　　四、设备参数设置

　　(一)示波器设置(如果使用示波器)

　　1. 通道设置

　　在示波器上选择与CWT1500B连接的通道，设置通道的垂直灵敏度。根据预计的测量电流大小来调整灵敏度，例如，如果测量的是小电流，可能需要设置较高的灵敏度，如1mV/div;如果是大电流，可能需要降低灵敏度，如10mV/div。

　　2. 时间基设置

　　根据被测电流的频率来设置示波器的时间基。对于50Hz或60Hz的工频电流，通常可以设置时间基为5ms/div左右，以便能够清晰地观察到电流的波形。

　　(二)CWT1500B自身参数设置(如果有可调节参数)

　　1. 量程设置

　　如果CWT1500B有量程调节功能，根据被测电流的大致范围设置合适的量程。例如，如果预计电流在10A - 100A之间，可以选择100A的量程，以确保测量结果在量程范围内并且具有较高的精度。

　　2. 校准设置

　　有些CWT1500B可能需要进行校准操作。按照设备的说明书，使用校准工具或标准电流源对设备进行校准，以确保测量的准确性。

　　五、测量操作

　　1. 开启被测电路电源

　　在确认所有连接正确并且设备参数设置好之后，开启被测电路的电源。此时，CWT1500B开始采集电流信号，并将其转换为电压信号输出(如果是与示波器连接，可以在示波器上观察到电流对应的电压波形)。

　　2. 记录测量数据

　　根据测量的目的，可以记录电流的峰值、有效值、频率等参数。例如，如果要分析电路的功率因数，可以通过测量电流和电压的相位差以及电流的有效值来计算。在记录数据时，要注意数据的准确性和单位的一致性。

　　六、使用后的维护

　　(一)设备清洁

　　1. 外壳清洁

　　使用干净、干燥的软布擦拭CWT1500B的外壳，去除表面的灰尘和污渍。不要使用有机溶剂或腐蚀性清洁剂，以免损坏外壳。

　　2. 线圈清洁

　　如果罗氏线圈表面有灰尘或杂物，可以使用小型吹风机(冷风档)将其吹除，避免用手直接触摸线圈绕组。

　　(二)设备存放

　　1. 干燥存放

　　将CWT1500B存放在干燥、通风的地方，避免阳光直射。可以将设备放在专门的仪器柜中，并放置干燥剂以保持环境干燥。

　　2. 正确收纳

　　将设备的连接线整理好，避免线缆缠绕。如果有配套的保护盒或包装箱，将设备放入其中进行妥善保管。
