示波器探头的衰减系数越大,误差越大吗?

　　一、示波器探头概述

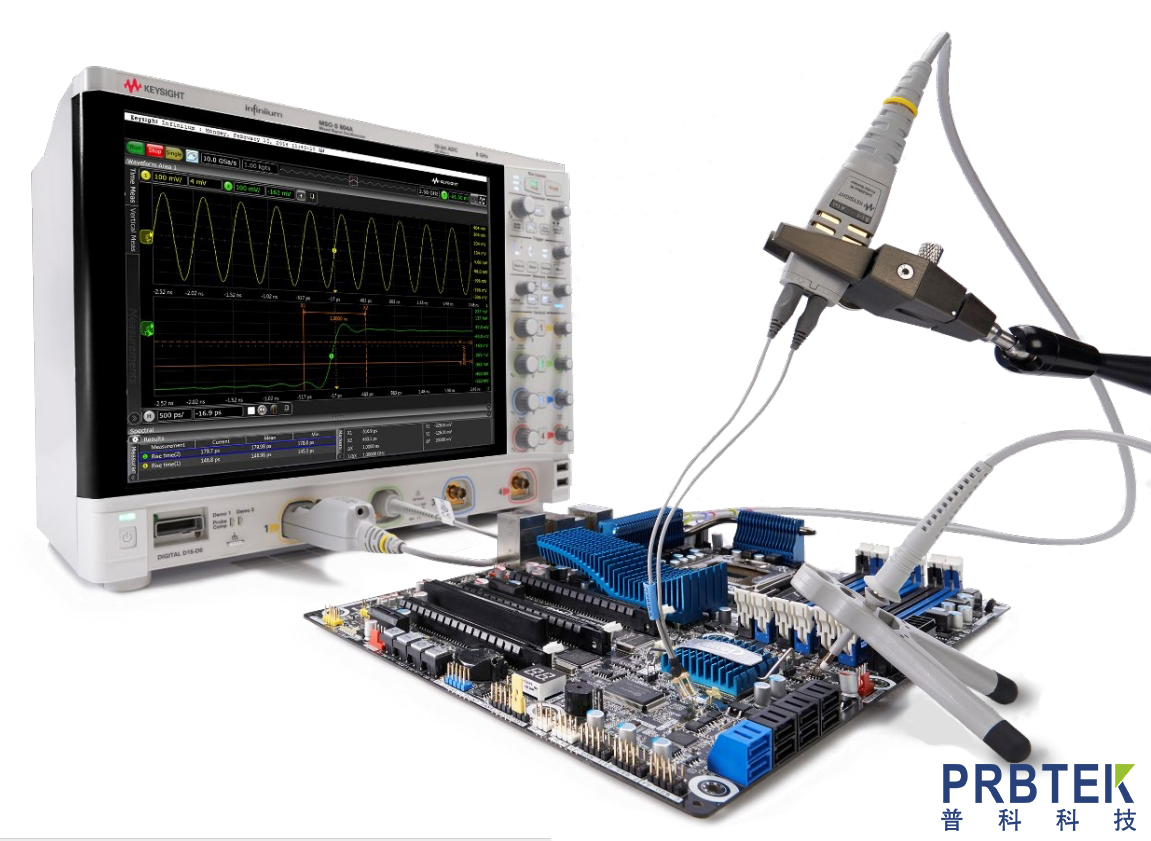

　　示波器探头是连接示波器与被测电路的重要部件，它的主要作用是将被测信号准确地传输到示波器进行显示和分析。示波器探头有多种类型，其中衰减探头是常见的一种，它通过一定的电路结构将输入信号按比例衰减后再送入示波器。

　　二、衰减系数的含义

　　衰减系数表示示波器探头对输入信号的衰减比例。例如，衰减系数为10:1的探头，会将输入信号的幅度衰减为原来的1/10后再传输给示波器。衰减系数的存在使得示波器能够测量超出其本身输入范围的高电压信号。

　　三、理论上衰减系数与误差的关系

　　1.理想情况

　　在理想情况下，示波器探头的衰减系数与误差没有必然联系。如果探头是一个理想的线性衰减器，无论衰减系数是多少，它都应该按照预定的比例准确地衰减输入信号。例如，对于一个理想的100:1衰减探头和一个10:1衰减探头，只要它们的设计符合理想线性模型，都能准确地将输入信号按相应比例衰减，不会引入额外的误差。

　　2.实际电路元件的影响

　　电容和电感元件

　　在实际的示波器探头中，存在电容和电感等元件。随着衰减系数的增大，这些元件对信号的影响可能会变得更加复杂。例如，在高频信号测量时，探头的寄生电容会对信号产生影响。对于高衰减系数的探头，由于其内部电路结构可能更复杂，寄生电容的影响可能会导致更大的误差。假设一个10:1衰减探头的寄生电容为1pF，在测量100MHz的信号时，它对信号的影响相对较小;而一个100:1衰减探头的寄生电容可能为5pF(由于内部电路结构不同)，在测量同样100MHz的信号时，由于衰减系数大，信号经过探头后的失真可能会更严重，从而导致更大的误差。

　　电阻元件

　　电阻的精度和温度系数也会影响探头的性能。高衰减系数的探头可能需要更多的电阻元件来实现衰减功能。如果电阻的精度不够高，随着衰减系数的增大，电阻值的偏差对信号衰减比例的影响会更显著。例如，在一个10:1衰减探头中，电阻精度偏差为1%可能对测量结果的影响相对较小;而在一个100:1衰减探头中，同样1%的电阻精度偏差会导致更大的信号衰减误差。

　　四、频率响应与误差

　　1.低频信号测量

　　在低频信号测量时，衰减系数对误差的影响相对较小。因为在低频情况下，探头内部元件的寄生参数(如电容、电感)对信号的影响较小。无论是低衰减系数还是高衰减系数的探头，只要其低频响应特性符合要求，都能较为准确地测量信号。例如，在测量50Hz的工频信号时，10:1和100:1衰减系数的探头可能都能将信号准确地传输到示波器，误差主要来源于探头的直流偏置等其他因素，而不是衰减系数本身。

　　2.高频信号测量

　　随着信号频率的升高，探头的频率响应变得非常重要。高衰减系数的探头在高频下可能会出现更大的误差。这是因为高频信号更容易受到探头内部寄生参数的影响。例如，当测量1GHz的高频信号时，高衰减系数探头内部的寄生电感和电容可能会引起信号的反射、衰减和相位变化等问题。这些问题在低衰减系数探头中可能相对较轻，从而导致高衰减系数探头在高频测量时误差更大。

　　五、校准对误差的影响

　　1.校准的必要性

　　无论衰减系数大小，校准对于减小示波器探头的误差都非常重要。通过使用标准信号源对探头进行校准，可以补偿由于元件特性、频率响应等因素引起的误差。例如，对于一个高衰减系数的探头，在校准后可以在很大程度上提高测量的准确性。

　　2.校准的局限性

　　然而，校准也有一定的局限性。如果探头本身的元件特性在不同的工作条件下(如温度变化、长时间使用后的元件老化等)发生较大变化，即使进行了校准，也可能会出现误差增大的情况。而且对于高衰减系数的探头，由于其内部元件较多且复杂，校准后的稳定性可能相对较差，更容易出现误差增大的现象。

　　六、结论

　　示波器探头的衰减系数越大并不一定意味着误差越大，但在实际情况中，由于探头内部元件特性、频率响应以及校准等多种因素的影响，高衰减系数的探头在某些情况下确实可能会出现更大的误差。在使用示波器探头时，需要综合考虑信号的频率、探头的校准情况以及探头的元件特性等因素，以确保测量的准确性。
