罗氏线圈测量与频率的关系

　　一、引言

　　罗氏线圈(Rogowski coil)作为一种用于测量电流的传感器，在电力系统、电子设备测试等众多领域有着广泛的应用。在不同的应用场景中，电流的频率可能会有很大的变化范围，从低频的工频(50Hz或60Hz)到高频的开关电源频率(kHz级别)甚至更高的射频频段。因此，深入理解罗氏线圈测量与频率的关系对于准确测量电流至关重要。

　　二、罗氏线圈的工作原理

　　罗氏线圈是一种空心的环形线圈，它基于电磁感应原理工作。当被测电流通过载流导体时，会在周围空间产生磁场。罗氏线圈环绕在载流导体周围，根据法拉第电磁感应定律，变化的磁场会在线圈中感应出电动势。感应电动势的大小与穿过线圈的磁通量的变化率成正比。

　　对于一个匝数为N、横截面积为A的罗氏线圈，当被测电流i(t)产生的磁场穿过线圈时，感应电动势e(t)可以表示为：

　　其中μ0是真空磁导率。

　　三、低频情况下的罗氏线圈测量

　　1.工频测量

　　在工频(50Hz或60Hz)测量中，由于频率相对较低，电流的变化相对缓慢。罗氏线圈能够很好地跟踪电流的变化，感应出相应的电动势。例如，在电力系统的配电线路监测中，测量工频电流时，罗氏线圈的输出与输入电流基本成线性关系。只要罗氏线圈的参数设计合理，如匝数、横截面积等选择得当，就可以准确地测量出电流的大小。

　　然而，在低频情况下，也需要考虑一些因素的影响。例如，罗氏线圈的积分电路的性能。由于感应电动势是电流的导数关系，为了得到与电流成正比的输出信号，需要对感应电动势进行积分。在低频时，积分电路的时间常数如果选择不当，可能会导致测量误差。

　　2.低频暂态过程测量

　　在电力系统的故障暂态过程中，可能会出现低频的暂态电流分量。罗氏线圈在测量这些低频暂态分量时，同样需要准确地捕捉电流的变化率。由于暂态过程中电流的变化可能比较复杂，包含多个频率成分，罗氏线圈的带宽需要足够宽，以确保能够测量到这些低频暂态分量。例如，在短路故障发生时，可能会出现低频的衰减直流分量，罗氏线圈需要能够准确地反映这个分量的变化情况。

　　四、高频情况下的罗氏线圈测量

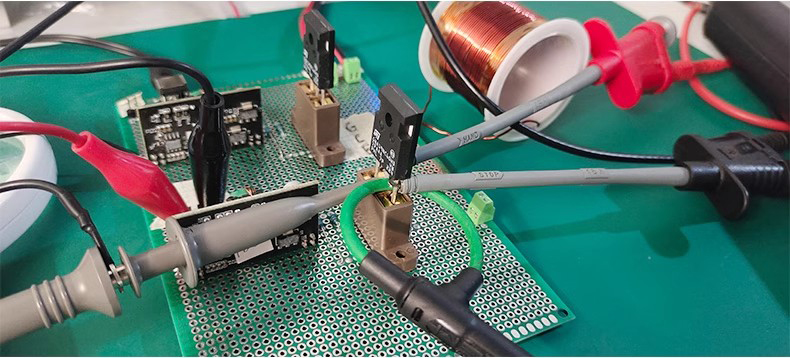

　　1.高频开关电源测量

　　在高频开关电源中，电流的频率可能达到kHz级别。随着频率的升高，罗氏线圈的寄生参数开始对测量产生影响。例如，线圈的自感、分布电容等寄生参数。这些寄生参数会改变线圈的等效电路，从而影响其频率响应特性。

　　在高频下，罗氏线圈的电感会导致其对高频电流的阻抗增加，可能会影响电流的准确测量。同时，分布电容可能会与电感发生谐振现象，在谐振频率附近会使测量结果出现较大的偏差。例如，当测量一个10kHz的开关电源电流时，如果罗氏线圈的自感为1mH，分布电容为100pF，可能会在某个频率附近出现谐振，导致测量不准确。

　　2.射频频段测量

　　在射频频段(MHz及以上)，罗氏线圈的测量面临更大的挑战。除了寄生参数的影响外，电磁辐射等问题也需要考虑。罗氏线圈在射频频段可能会成为一个辐射源或者受到外界射频信号的干扰。例如，在通信设备的测试中，当测量射频电流时，罗氏线圈如果没有良好的屏蔽措施，可能会受到周围无线信号的干扰，同时也可能会对周围的无线设备产生干扰。

　　五、改善罗氏线圈频率响应特性的方法

　　1.优化线圈设计

　　对于低频测量，可以通过增加线圈匝数、增大横截面积等方式来提高感应电动势的幅值，从而提高测量的灵敏度。对于高频测量，可以采用多层绕制、减小线圈尺寸等方法来减小寄生电感和分布电容。例如，采用多层印制电路板(PCB)技术来制作罗氏线圈，可以精确控制线圈的参数，减小寄生参数的影响。

　　2.改进积分电路

　　在整个频率范围内，改进积分电路可以提高测量的准确性。可以采用有源积分电路，通过选择合适的运算放大器和电路元件，来调整积分电路的频率响应特性。例如，选择带宽较宽、转换速率较高的运算放大器，可以提高积分电路在高频下的性能。

　　3.屏蔽和滤波措施

　　在高频测量时，采用屏蔽措施可以减少外界电磁干扰对罗氏线圈的影响。例如，使用金属屏蔽罩将罗氏线圈包裹起来，并且将屏蔽罩接地。同时，采用滤波电路对罗氏线圈的输出信号进行滤波，可以去除不需要的高频噪声和干扰信号。

　　六、结论

　　罗氏线圈测量与频率有着密切的关系。在不同的频率范围内，罗氏线圈的测量性能会受到不同因素的影响。在低频时，主要考虑积分电路等因素的影响;在高频时，寄生参数、电磁辐射和干扰等因素对测量结果影响较大。通过优化线圈设计、改进积分电路以及采取屏蔽和滤波措施等方法，可以改善罗氏线圈的频率响应特性，从而提高在不同频率下电流测量的准确性，使其能够在更广泛的频率范围内得到准确的应用。
