Tronovo埃用TR9340A示波器高压测试棒使用方法分享

　　TR9340A可以量测高达39KV直流、27KV交流电压，900MΩ输入阻抗，负载效应低，而50MHz高频宽使您能够撷取快速、高压讯号。高压探棒连接示波器可以直接量测，适用于高压接地参考电压的测量。另外选购转接器可以在数字电表上测得电压值。TR9340A 本体填充惰性气体，可以增加绝缘性能，测量高电压同时确保内部零组件不会氧化，延长使用寿命。

　　连接到示波器

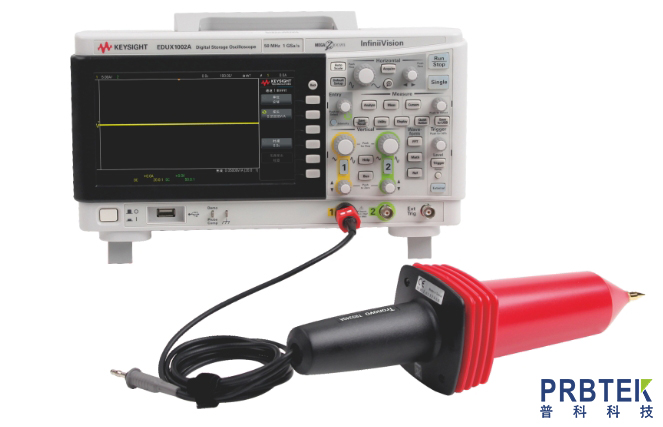

　　高压探头使用时，请按以下方法安装：

　　1.将探头输出连接到示波器或其他测量仪器的BNC输入，测量仪器的输⼊必须以地为参考(非浮动)

　　2.使用相应的测试棒附件，将探头的输⼊连接到待测电路点上，地线和鱼夹一定要有效连接，并保证接地可靠。

　　3.打开高压输出源。

　　4.调整测量仪器输⼊的垂直偏置(V/DIV)。

　　如果需要示波器显示实际探头电压而不是缩放值，需要将示波器的衰减设置匹配到探头衰减设置。使用示波器屏幕的Probe Setup(探头设置)菜单，访问方法根据示波器型号不同而异。

　　警告：当测量电压源超过DC30KV,或AC20KV以上时,本产品不适用于长时间使用。因为高电压的测量来源将会对空气中任意放电，造成高压电压源的稳压电路来不及反应,瞬间将会有脉冲高压发生，脉冲高压很有可能超过本产品的额定值，将会造成产品的严重损坏。

　　示波器设置

　　如果您使用Keysight InfiniiVision 3000T X 系列示波器，请按以下步骤设置示波器：

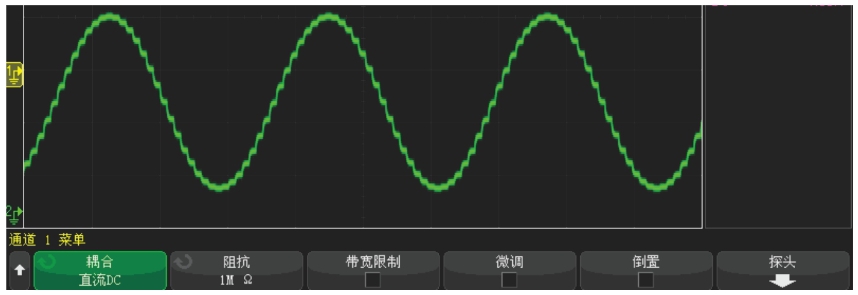

　　a)按下模拟通道键可打开对应通道。

　　b)在“通道菜单”中，设置：

　　输入耦合更改为DC(直流)

　　阻抗选择1MΩ

　　c)在“探头菜单”中，设置：

　　单位：“V-伏特”

　　衰减：根据探头上的设置为“X100”或“X1000”。

　　从仪器上断开连接

　　警告：为避免电击，在将探头从仪器上断开之前，要从电路上断开探头输入连接。

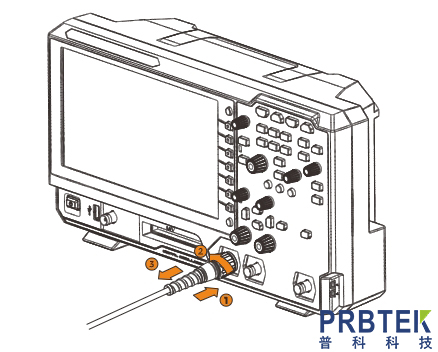

　　1.向前顶住探头

　　2.逆时针方向旋转探头连接器

　　3.平直拉出

　　以上内容由普科科技/PRBTEK整理分享， 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售，涵盖产品包含电流探头、差分探头、高压探头、无源探头、电源纹波探头、柔性电流探头、近场探头、逻辑探头、功率探头和光探头等。旨在为用户提供高品质的探头附件，打造探头附件国产化知名品牌。更多信息，欢迎登陆官方网站进行咨询：http://www.prbtek.cn
