Tronovo埃用TR9310A示波器高压测试棒的操作使用说明

发布:西安普科科技
浏览次数:

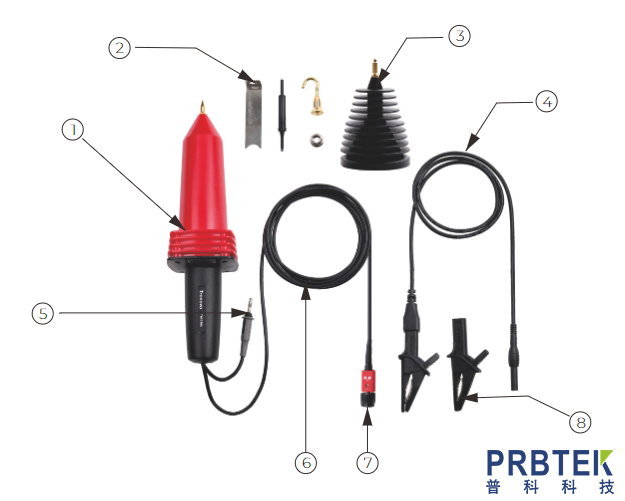

  Tronovo埃用TR9310A高压测试棒部件介绍




  1 测试棒主体

  2 测试附件

  3 高压绝缘头(部分型号不提供)

  4 接地线

  5 接地转接插头

  6 测试附件

  7 BNC接头

  8 接地鳄鱼夹

  注意事项:

  请勿试图把测试设备的接地线从地面接线柱上移开。

  接地连接是测试棒安全操作的几个关键点。当高压测量的时候,如果没有这种连接将可能导致⼈⾝伤害或者对连接的示波器、测试棒产生损害。在测试棒测试端测试连接高压前,一定要先连接好地线,并且地线连接不能轻易挪开,直到高压测试端远离高压源。绝对不能把接地线与高压电源连接或者把测试棒测试端接地。打开高压源以前要保证主体的任何部位都没有和测试设备接触。

  测量电压时,请牢记被测电压是实际读数的1000倍。

  在移走接地夹以前⼀定要把测试棒高压测试端从高压源上断开

  接地线若接地不确实,高压电有可能击毁示波器,请务必接妥。

  清洁:

  只需清洗测试棒外部和电缆即可,用软棉布轻轻蘸点酒精和水清洗 。不可以把测试棒的任何部分浸泡在液体里。

  在做电压测量以前要使测试棒全部干燥。

  不要把测试棒放进有腐蚀性溶液或者有腐蚀性烟气里,因为这样将可能引起测试棒和电缆的破损。

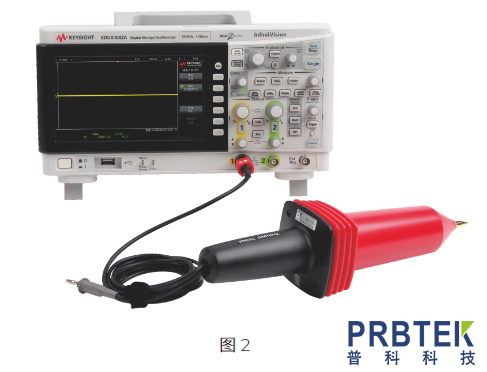

  连接到示波器

  高压探头使用时,请按以下方法安装:

  1.将探头输出连接到示波器或其他测量仪器的BNC输入,测量仪器的输入必须以地为参考(非浮动)。




  2.使用相应的测试棒附件,将探头的输入连接到待测电路点上,地线和鱼夹一定要有效连接,并保证接地可靠。

  3.打开高压输出源。

  4.调整测量仪器输入的垂直偏置(V/DIV)。

  如果需要示波器显示实际探头电压而不是缩放值,需要将示波器的衰减设置匹配到探头衰减设置。使用示波器屏幕的Probe Setup(探头设置)菜单,访问方法根据示波器型号不同而异。

  TR9340A

  警告:当测量电压源超过DC30KV,或AC20KV以上时,本产品不适用于长时间使用。因为高电压的测量来源将会对空气中任意放电,造成高压电压源的稳压电路来不及反应,瞬间将会有脉冲高压发生,脉冲高压很有可能超过本产品的额定值,将会造成产品的严重损坏。

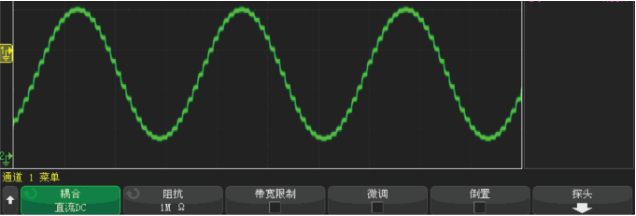

  示波器设置

  如果您使用KeysightInfiniiVision3000TX系列示波器,请按以下步骤设置示波器:

  a)按下模拟通道键可打开对应通道。

  b)在通道菜单中,设置:

  输入耦合更改为DC(直流)

  阻抗选择1MΩ




  c)在"探头"菜单中,设置:

  单位:“V-伏特”

  衰减:根据探头上的设置为“X100”或“X1000”。

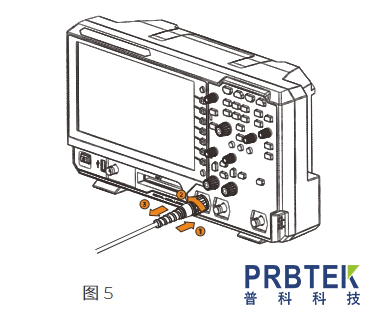

  从仪器上断开连接

  警告:为避免电击,在将探头从仪器上断开之前,要从电路上断开探头输入连接。

  1.向前顶住探头

  2.逆时针方向旋转探头连接器

  3.平直拉出




  以上内容由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售,涵盖产品包含电流探头、差分探头、高压探头、无源探头、电源纹波探头、柔性电流探头、近场探头、逻辑探头、功率探头和光探头等。旨在为用户提供高品质的探头附件,打造探头附件国产化知名品牌。更多信息,欢迎登陆官方网站进行咨询:http://www.prbtek.cn
