品致PINTECH高精度差分探头N1015B的使用步骤及注意事项

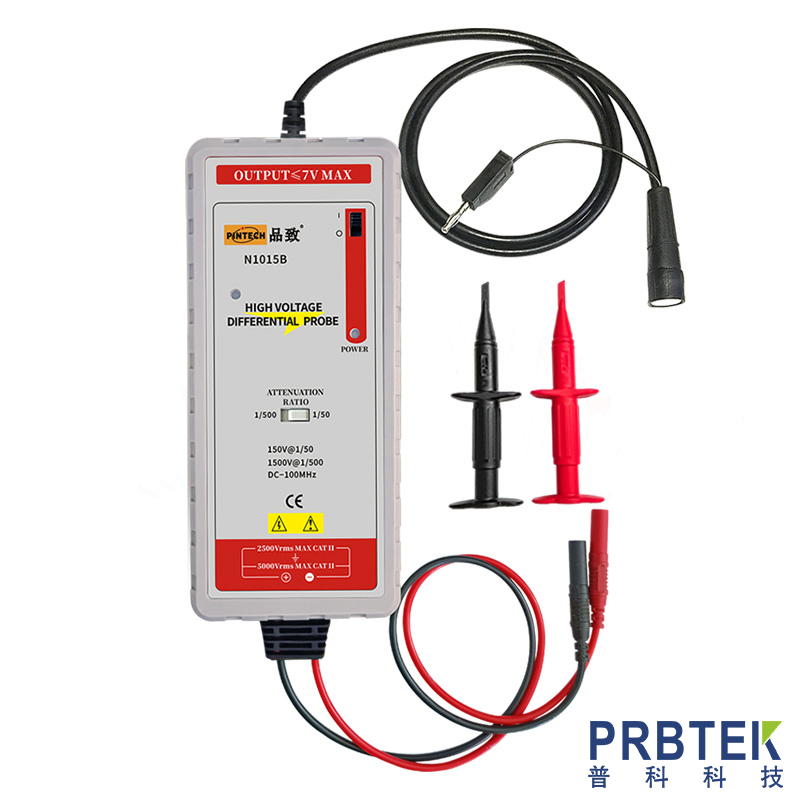

　　N1015B 差分探头提供一个安全的仪器给所有的示波器使用，它可以转换由高输入的差分电压(≤1500V PEAK TO PEAK)进入一个低电压(<7V)，并且显示波形在示波器上，使用频率高达 100MHz，非常适合大电力测试、研发、维修使用。

　　差分探头输出标示是设计在操作示波器1MΩ的输入阻抗的相对衰减量，当使用50Ω匹配器进衰减量刚好为 2 倍量。

　　可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

　　操作程序：

　　将 BP-250 与 N1015B 的输出端连接，并与示波器连结。

　　如有需要先调整示波器上的垂直开关。

　　将示波器上的衰减率及垂直开关调整到一致的位置。

　　测试前应估计下被测电压值，若超过电压量程，可能会损坏探头。

　　探头开机前，最好将探头档位拨到最大;电源适配器接入探头，拨动电源开关，绿色灯亮，当测试电压超过量程时，灯亮红色。

　　根据探头选择的变比，设置好示波器的衰减比例。

　　探头探钩连接被测物开始测量。

　　测试完毕后，先关掉被测电路，再关闭探头开关，将探钩与被测物断开，将 BNC 接口从示波器上拔出。

　　(注意)

　　电源必须打开。

　　实际的垂直偏向是等于衰减乘上示波器上所选择的垂直偏向，是使用负载 50Ω的两倍。

　　差分探头 BNC 输出线连接示波器或者其它设备时，确保 BNC 端子可靠接地。

　　使用注意事项

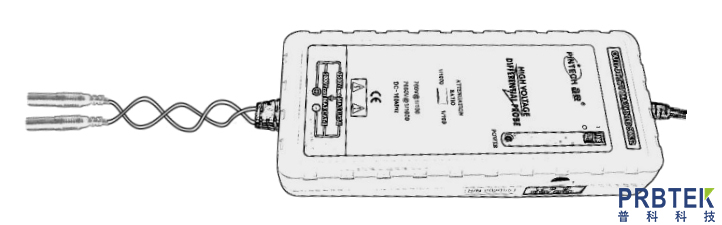

　　在测量时应尽量使输入线缠绕，这样可以更好的消除引线电感和外界噪声，提高高频响。

　　应和抗干扰的能力。缠绕方式如下图所示：

　　尽量不要延长输入线，否则会引入更多的噪声。
